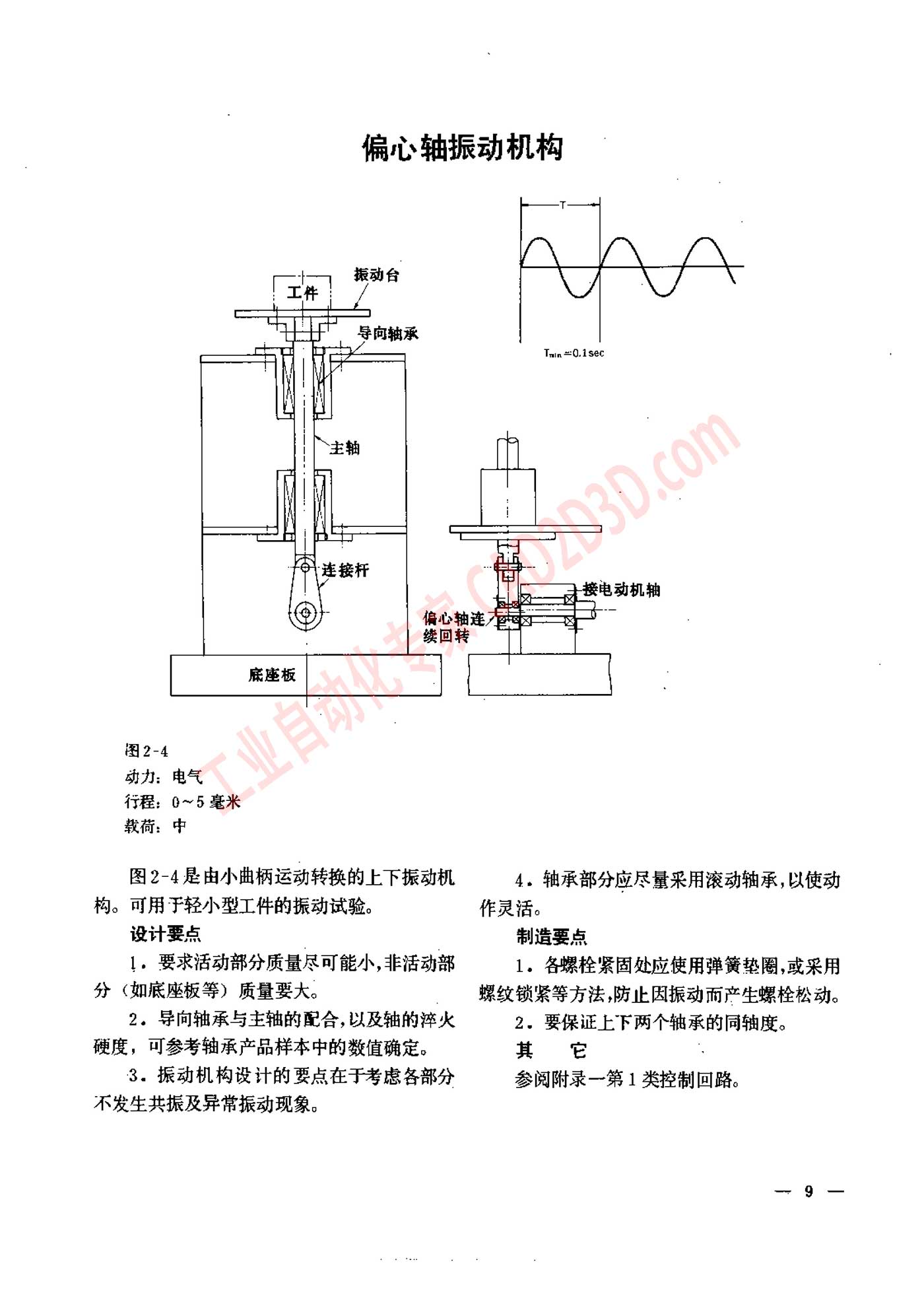

偏心轴振动机构
偏心 轴 振 动机 构
T
Tin=0.15eC
图 2-4
动力 ; 电气
行程 ，0~ 5 毫米
载荷 :中
图 2-4 是 由 小 由 柄 运动 转换 的 上 下 振动 机 4。 轴承 部 分 应 尽量 采用 滚动 轴承 ,以 使 动
构 。 可 用 于 轻 小 型 工件 的 振动 试验 。 作 灵 活 。
设计 要 点 制造 要 点
1， 要 求 活动 部 分 质量 尽 可 能 小 , 非 活 动 部 1。 各 螺栓 紧 固 处 应 使 用 弹簧 垫圈 ,或 采用
分 “〈 如 底座 板 等 ) 质量 要 大 。 螺纹 锁 紧 等 方法 ,防止 因 振 动 而 产生 螺栓 松动 。
2。 导 向 轴承 与 主轴 的 配合 , 以 及 轴 的 注 火 2. 要 保证 上 下 两 个 轴承 的 同 轴 度 。
硬度 ， 可 参考 轴承 产品 样本 中 的 数值 确定 。 其 它 i
3. 振动 机 构 设计 的 要 点 在 于 考虑 各 部 分 参阅 附录 一 第 1 类 控制 回路 。
不 发 生 共 振 及 异常 振动 现象 。
