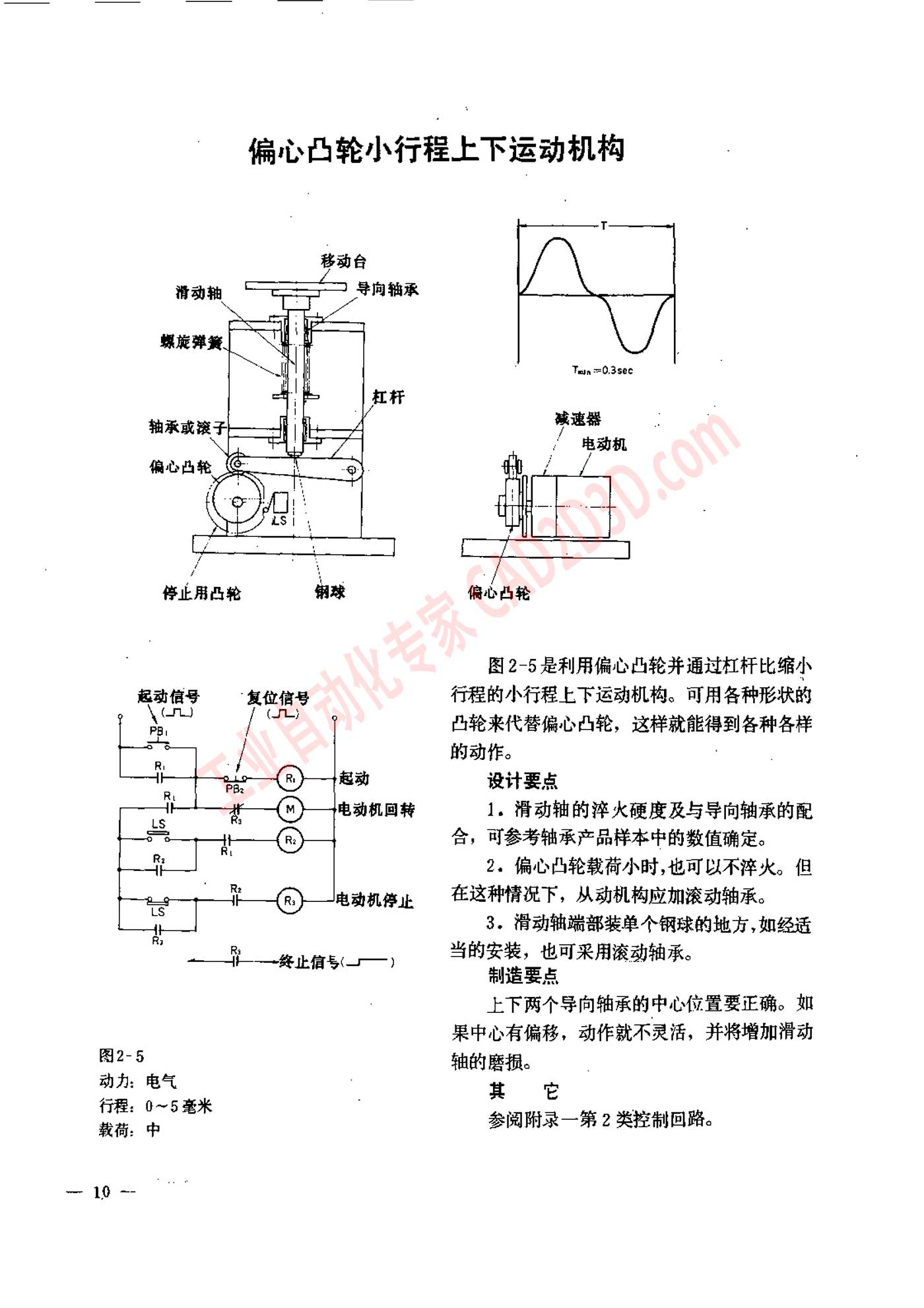

偏心凸轮小行程上下运动机构
起 动 信号 -复位 信号
NO 1/ (L
B
一 一 全 -一 终止 信号- 一 )
图 2-5
动力 电气
行程 : 0 一 5 毫米
载荷 : 中
— 10 ~-
偏心 凸轮
图 2-5 是 利用 偏心 凸轮 并 通过 杠杆 比 缩小
行程 的 小 行程 上 下 运动 机 构 。 可 用 各 种 形状 的
凸轮 来 代 玲 偏心 凸轮 ， 这 样 就 能 得 到 各 种 各 样
的 动作 。
设计 要 点
1.。 滑动 轴 的 淳 火 硬度 及 与 导向 轴承 的 配
合 ， 可 参考 轴承 产品 样本 中 的 数值 确定 。
2。 偏心 凸 轮 载荷 小 时 ,也 可 以 不 深 火 。 但
在 这 种 情况 下 ， 从 动机 构 应 加 滚动 轴承 。
3。 滑动 轴 端 部 装 单个 钢 球 的 地 方 ,如 经 适
当 的 安装 ， 也 可 采用 滚动 轴承 。
制造 要 点
上 下 两 个 导向 轴承 的 中 心 位 置 要 正确 。 如
果 中 心 有 偏 移 ， 动 作 就 不 灵活 ， 并 将 增加 滑动
轴 的 磨损 。
其 它
参阅 附录 一 第 2 类 深 制 回路 。
