曲柄和杠杆上下运动机构
曲柄 和 杠杆 上 下 运动 机 构
动力 ;电气
行程 。10~30 毫米
载荷 ， 中

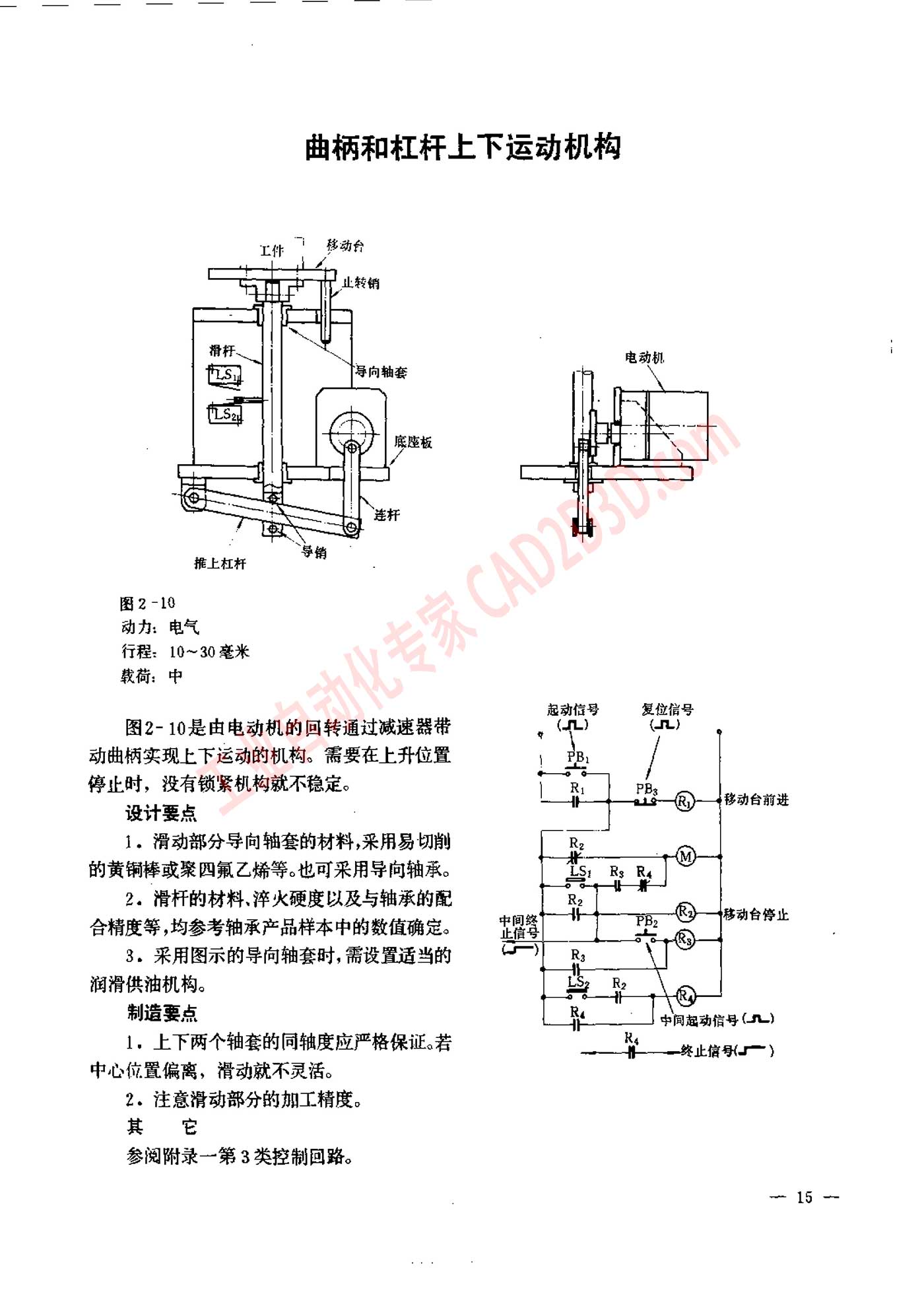

图 2- 10 是 由 电动 机 的 回转 通过 减速 器 带
动 曲柄 实现 上 下 运动 的 机 构 。 需 要 在 上 升 位 置
停止 时 ， 没 有 锁 紧 机 构 就 不 稳定 。
设计 要 点
1. 滑动 部 分 导向 轴 套 的 材料 ,采用 易 切 前
的 黄 钢 棒 或 聚 四 氟 乙 烯 等 .也 可 采用 导向 轴承 。
2。 滑 杆 的 材料 , 淳 火 硬度 以 及 与 轴承 的 配
合 精度 等 , 均 参考 轴承 产品 样本 中 的 数值 确定 。
3。 采 用 图 示 的 导向 轴 套 时 , 需 设 置 适当 的
润滑 供 油 机 构 。
制造 要 点
1， 上 下 两 个 轴 套 的 同 轴 度 应 严格 保证 。 若
中 心 位 置 仿 离 ， 滑 动 就 不 灵活 。
2. 注意 滑动 部 分 的 加 工 精度 。
其 它
参阅 附录 一 第 3 类 控制 网 路 。
()
起 动 信号 复位 信号
(mL)
中 同 起 动 信号 Cn)
R,
一 一 B 一 )
一 15 一
