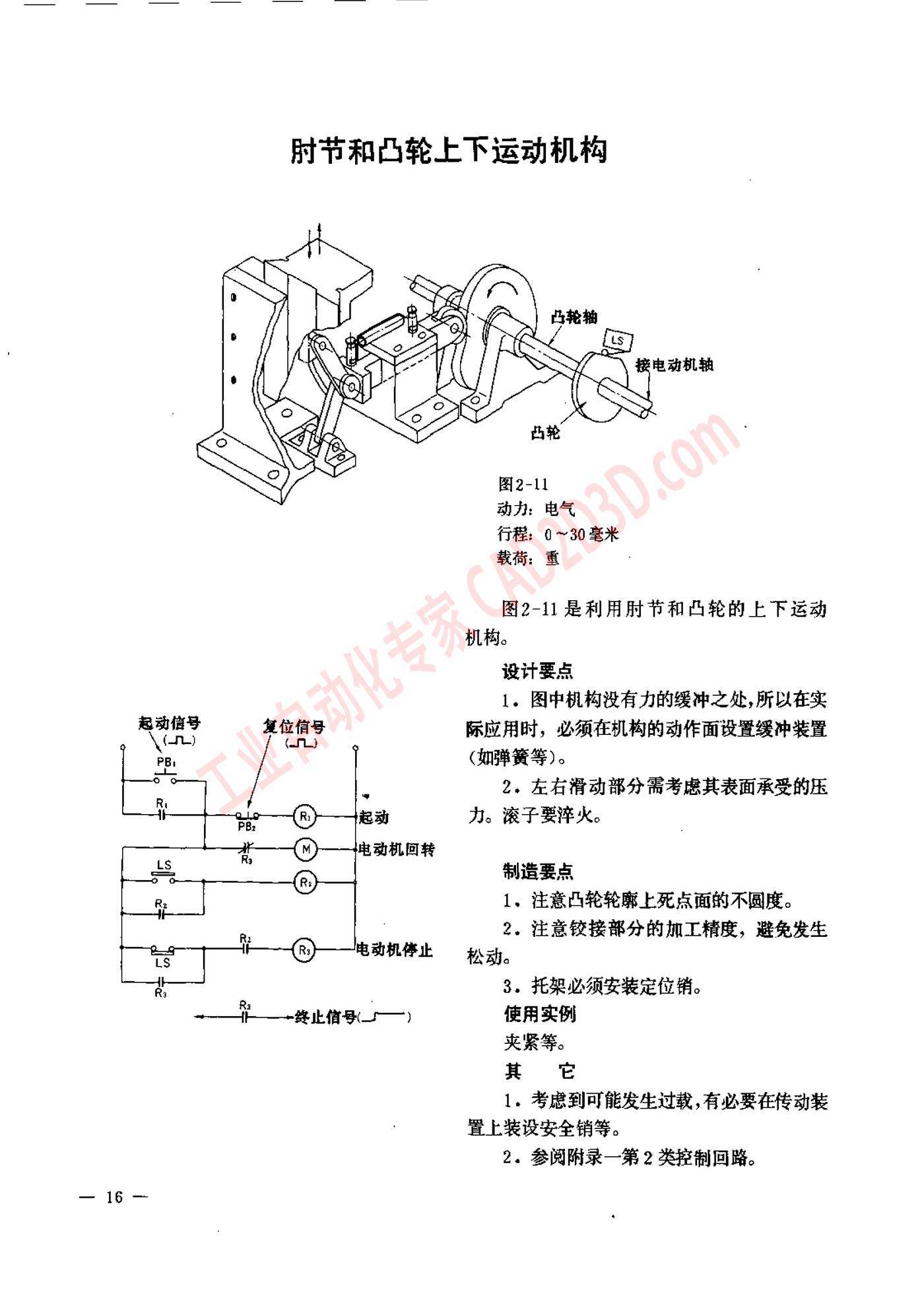

肘节和凸轮上下运动机构
FHfng sz
-一 入 -党 止 信号 )
一 16 一
行程 ，0 ~30 毫米
载荷 : 重
图 2-11 是 利用 肘 节 和 凸轮 的 上 下 运动
机 构 。
设计 要 点
1. 图 中 机 构 没 有 力 的 缓冲 之 处 ,所 以 在 实
际 应 用 时 ， 必 须 在 机 构 的 动作 面 设置 缓冲 装置
% %)
2 左右 滑动 部 分 需 考虑 其 表面 承受 的 压
力 。 滚 子 要 淳 火 。
制造 要 点
1、 注 意 凸轮 轮廓 上 死 点 面 的 不 圆 度 。
2. 注意 铵 接 部 分 的 加 工 精度 ， 避 免 发 生
3， 托 架 必须 安装 定位 销 。
使 用 实例
夹 紧 等 。
X €
L. 考虑 到 可 能 发 生 过 载 , 有 必要 在 传动 装
置 上 装 设 安全 销 等 。
2.。 参阅 附录 一 第 2 类 控制 同 路 。
