凸轮轴上下运动机构
凸轮 轴 上 下 运动 机 构
Teun=0.55eC
图 2-12
动力 ， 电气
行程 ，10~ 30 训 米
载荷 : 重

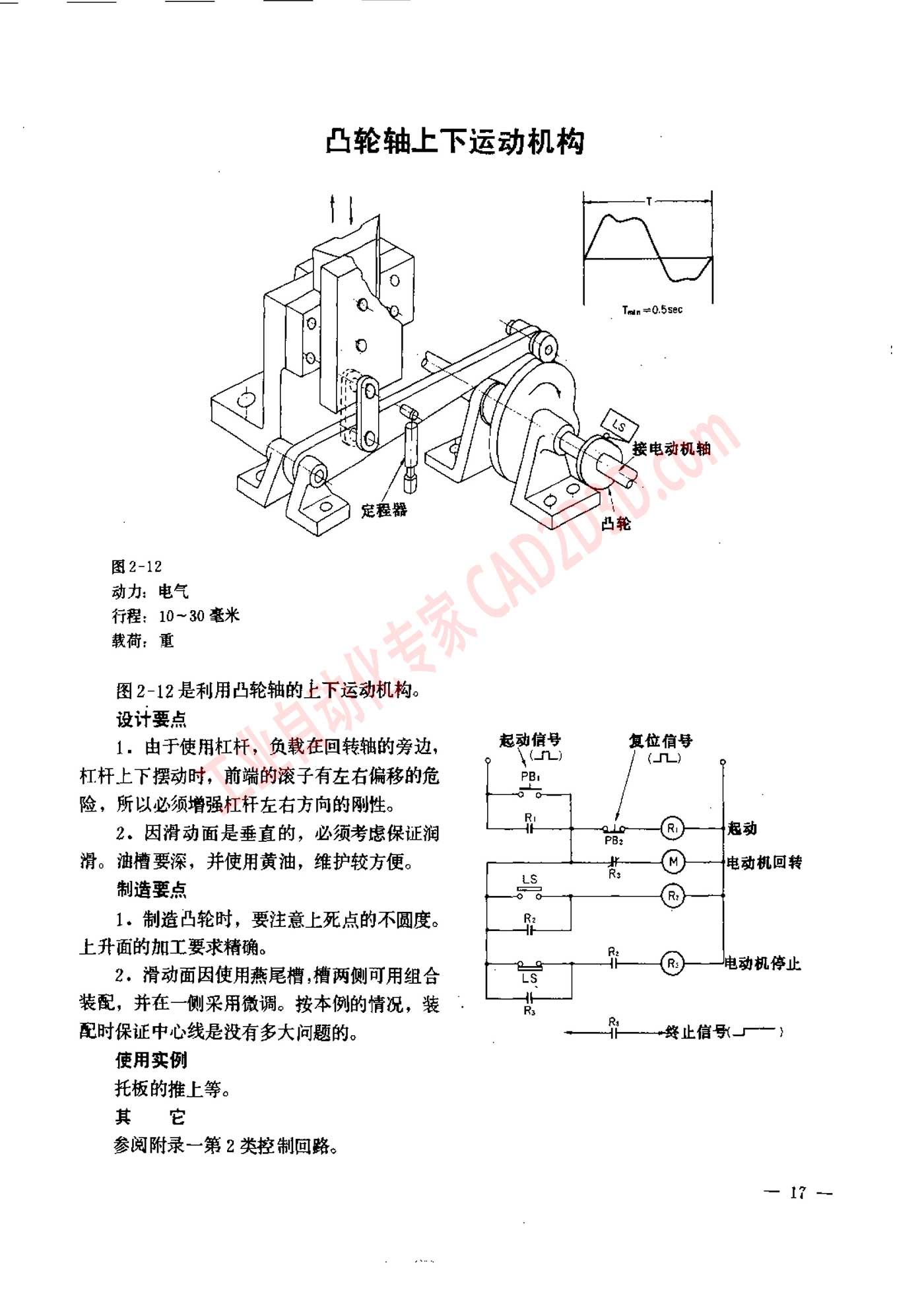

图 2-12 是 利用 凸轮 轴 的 证 下 运动 机 构 。
设计 要 点
1， 由 于 使 用 杠 杜 ， 负 载 在 回转 负 的 旁边 ， AN 各 位 作 号
杠杆 上 下 摆动 时 ， 前 端的 滚 子 有 左右 偏 移 的 危 PB，
险 ， 所 以 必须 增强 杠杆 左右 方向 的 刚性 。 本
2.。 因 滑动 面 是 垂直 的 ， 必 须 考虑 保证 涧 国有 二 加
滑 。 油 槽 要 深 ， 并 使 用 黄油 ， 维 护 较 方便 。 (M) 一 一 | 电动 机 回转
Rs
制造 村 点
1. 制造 西 轮 时 ， 要 注意 上 死 点 的 不 圆 度 。
上 升 面 的 加 工 要 求 精确 。
2.。 滑动 面 因 使 用 燕尾 模 , 模 两 侧 可 用 组 台 ”| o
装配 ， 并 在 一 侧 采用 微调 。 按 本 例 的 情况 , 装
配 时 保证 中 心 线 是 没有 多 大 问题 的 。 — s
使 用 实例
托 板 的 推 上 等 。
其 它
参阅 附录 -第 2 类 榨 制 回路 。
