钢丝绳上下运动机构
钢丝 绳 上 下 运动 机 构
LRI

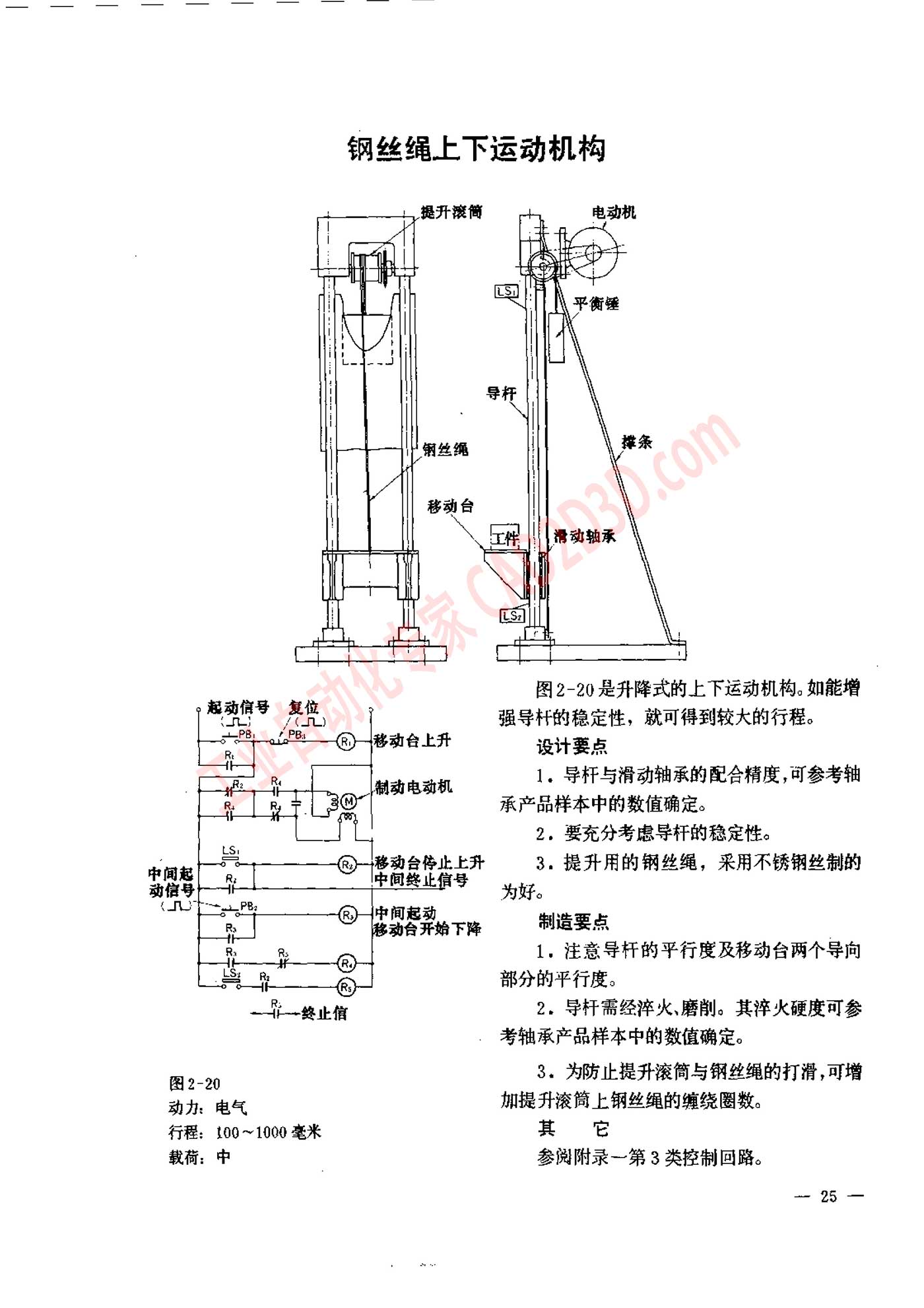

图 2-20 是 升降 式 的 上 下 运动 机 构 。 如 能 增
强 导 村 的 稳定 性 ， 就 可 得 到 较 大 的 行程 。
设计 要 点
1。 导 杆 与 滑动 轴承 的 配合 精度 ,可 参考 轴
承 产品 样本 中 的 数值 确定 。
2 ， 要 充分 考虑 导 杆 的 稳定 性 。
3, 提升 用 的 钢丝 绳 ， 采 用 不 锈 钢丝 制 的
为 好 。
制造 要 点
1. 注意 导 杆 的 平行 度 及 移动 台 两 个 导向
部 分 的 平行 度 。
2. 导 杆 需 经 淳 火 , 磨 削 。 其 淳 火 硬度 可 参
考 轴承 产品 样本 中 的 数值 确定 。
图 2-20 3. 为 防止 提升 滚筒 与 钢丝 绳 的 打滑 ,可 增
动力 电气 加 提升 滚 简 上 钢丝 绳 的 缠绕 圈 数 。
行程 ，100~1000 毫米 E T
载荷 : 中 参阅 附录 一 第 3 类 控制 回路 。
一 25 一
