杠杆上下运动机构
杠杆 上 下 运动 机 构
T
LS R,
一 33 一 一 终止 信 生 (一 ) Town=1s6¢
{57=50mm)

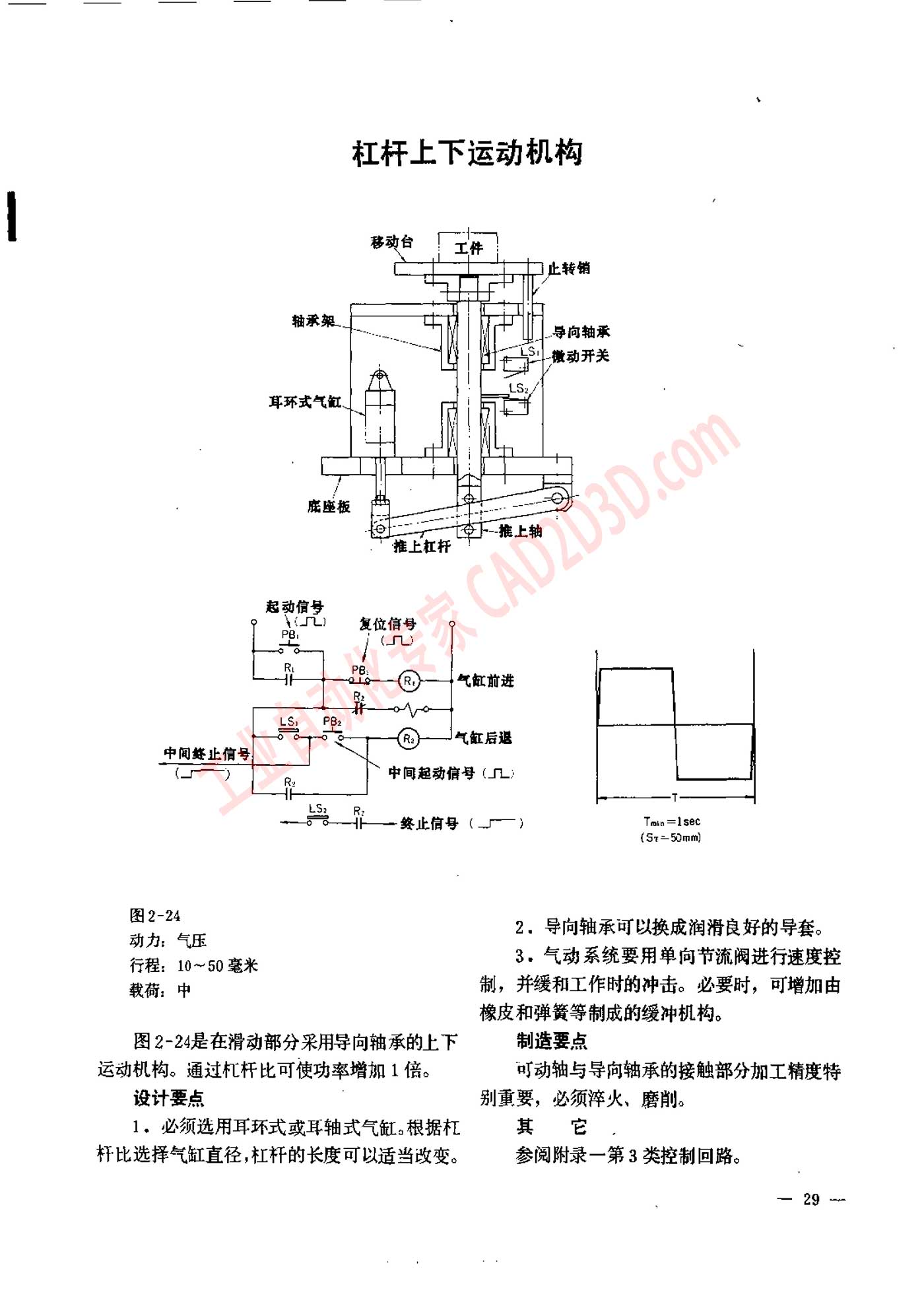

图 2-24
动力 气压 2 .导向 轴承 可 以 换 成 润滑 良好 的 导 套 。
行程 10~50 毫米 3. 气动 系统 要 用 单 向 节 流 闪 进 行 速度 控
载荷 ， 中 制 ， 并 缓和 工作 时 的 冲击 。 必 要 时 ， 可 增加 由
橡皮 和 弹 微 等 制 成 的 缓冲 机 构 。
2-24 是 在 滑动 部 分 采用 导向 轴承 的 上 下 制造 要 点
运动 机 构 。 通 过 杠杆 比 可 使 功率 增加 !1 倍 。 可 动 轴 与 导向 轴承 的 接触 部 分 加 工 精度 特
设计 要 点 别 重 要 ， 必 须 淳 火 、 磨 削 。
1 。 必须 选用 耳环 式 或 耳 轴 式 气缸 ,根据 杠 其 它 .
杆 比 选 择 气缸 直径 ,杠杆 的 长 度 可 以 适当 改变 。 参阅 附录 一 第 3 类 控制 回路 。
