气缸热熔压接机构
SEHSEENN

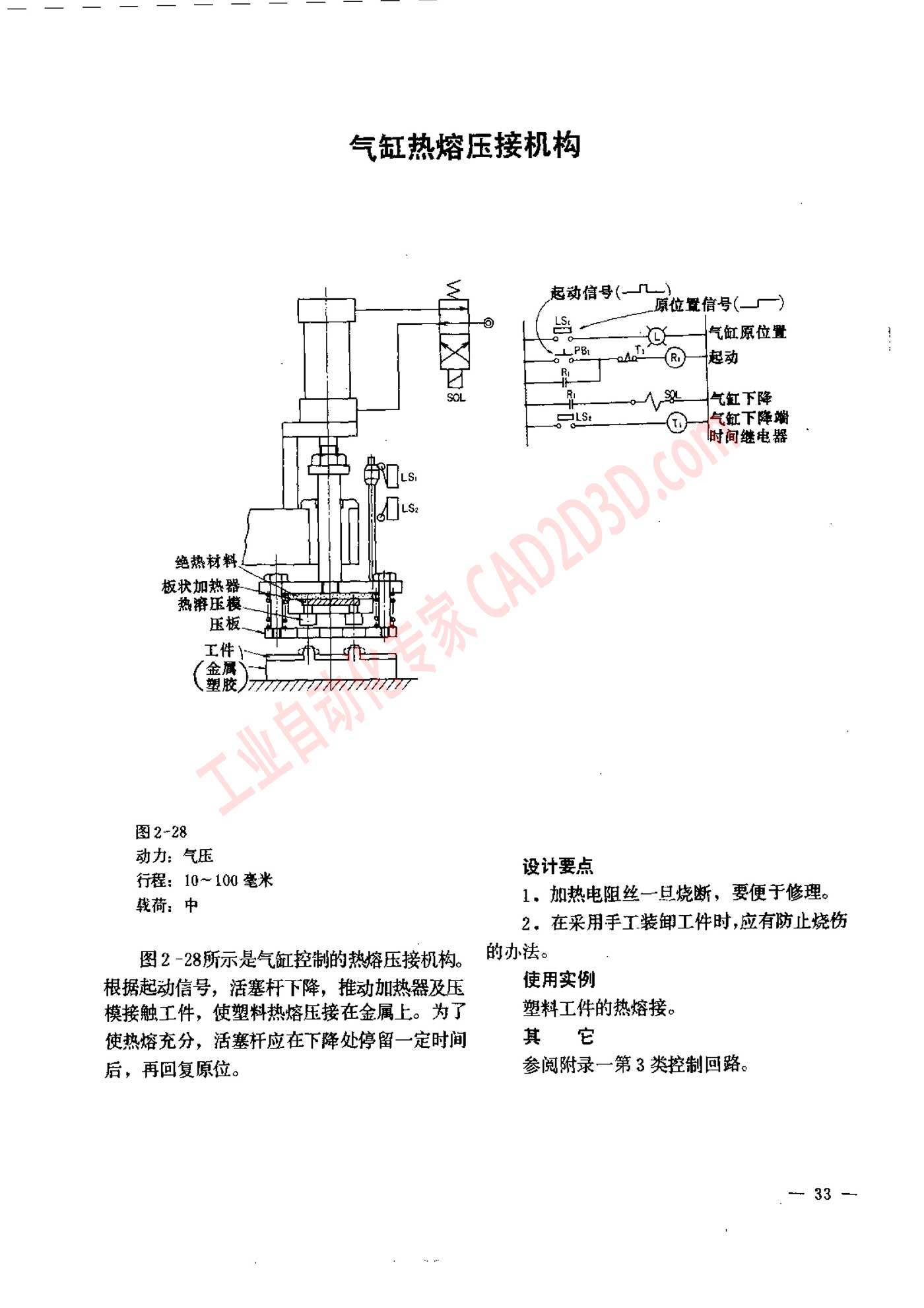

图 2-28
动力 : 气压
7% 10~ 100 2K
载荷 ， 中
图 2 -28 斯 示 是 气缸 控 制 的 热 熔 压 接 机 构 。
根据 起 动 信 叶 ， 活 塞 杆 下 降 ， 推 动 加 热 器 及 压
模 接 触 工件 ， 使 塑料 热 熔 压 接 在 金属 上 。 为 了
使 热 熔 充分 ， 活 塞 村 应 在 下 噬 处 停留 一 定时 间
后 ， 再 回复 原 位 。
A )
人 天生 人 号 一 一
= 气缸 原 位 置
)
A
设计 要 点
1、 加 热电 阻 丝 一 旦 烧 断 ， 要 便于 修理 。
2. 在 采用 手工 装卸 工件 时 ,应 有 防止 烧伤
的 办 法 。
使 用 实例
塑料 工件 的 热 熔接 。
其 %
参阅 附录 一 第 3 类 控制 回路 。
一 33 一
