齿条、齿轮和杠杆直线运动机构
齿 条 、 齿 轮 和 杠杆 直线 运动 机 构
设计 要 点
1， 由 于 杠杆 受 力 ,所 以 不 宜 过 长 。 特 别 要
考虑 杠杆 的 键 和 齿轮 的 应 力 。
2. 要 注意 小 齿轮 键 的 位 置 ， 杠 杆 键 的 位
置 ， 以 及 销 杆 的 切口 位 置 。
3, 在 使 1 一 2 根 销 杆 作 上 下 运动 时 ,可 考
虑 将 齿 条 、 小 齿轮 也 换 成 销 杆 和 杠杆 机 构 ， 但
效率 稍 有 降低 。
制造 要 点
7 1 销 杆 切口 部 分 及 杠杆 顶端 圆 弧 部 分 均
本 2 33 需 进行 热处理 及 表面 精 加 工 。
动力 液压 2 。 在 使 多 根 销 杆 作 上 下 运动 时 ,小 齿轮 的
行程 ，10 一 50 训 米 轴 ， 如 用 十 字 联 轴 器 等 连接 ， 加 工 就 简单 。
载荷 : 中 使 用 实例
定位 销 的 上 下 等 。

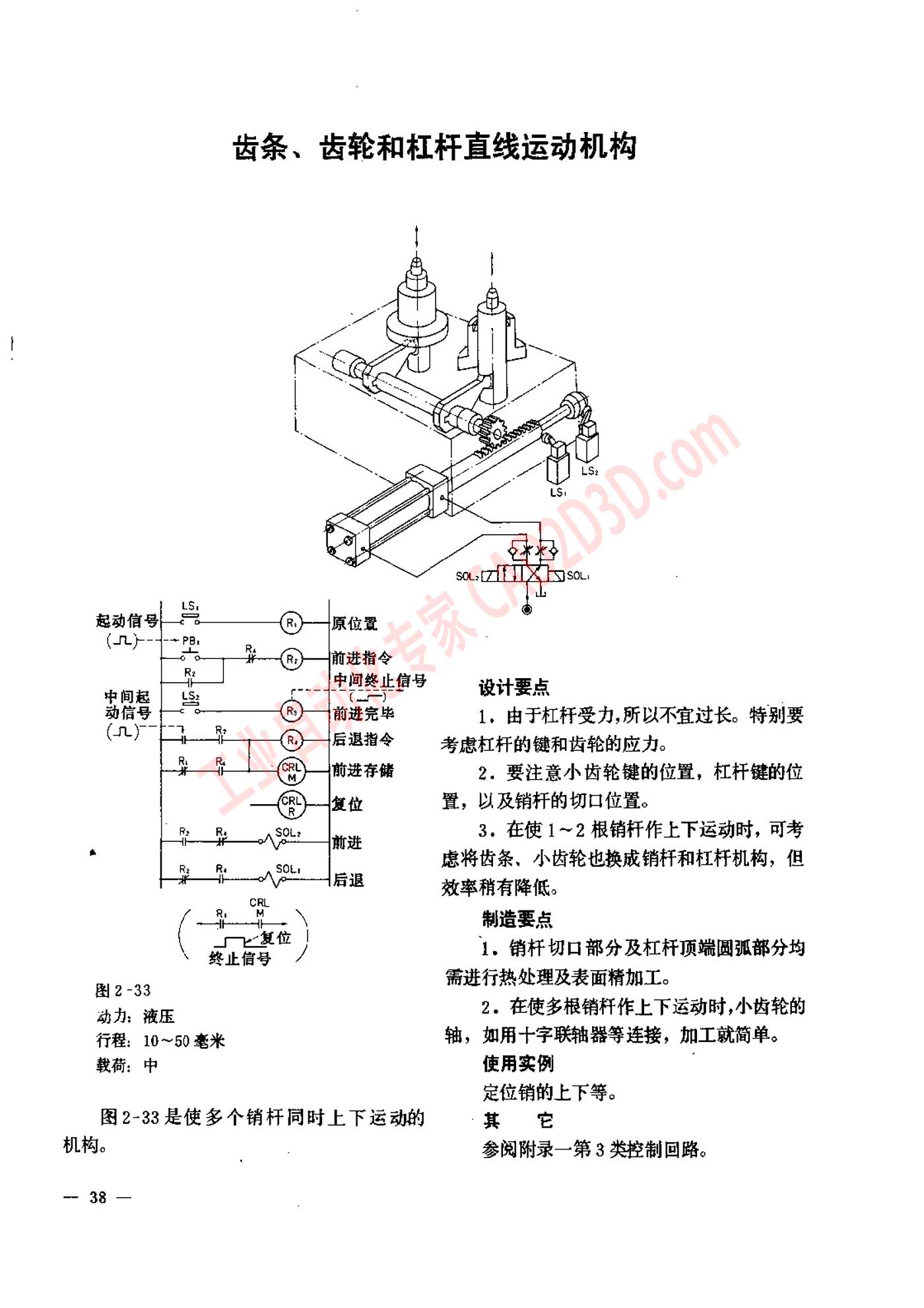

图 2-33 是 使 多 个 销 杆 同时 上 下 运动 的 :其它
机 构 。 参阅 附录 一 第 3 类 控制 回路 。
— 38 —
