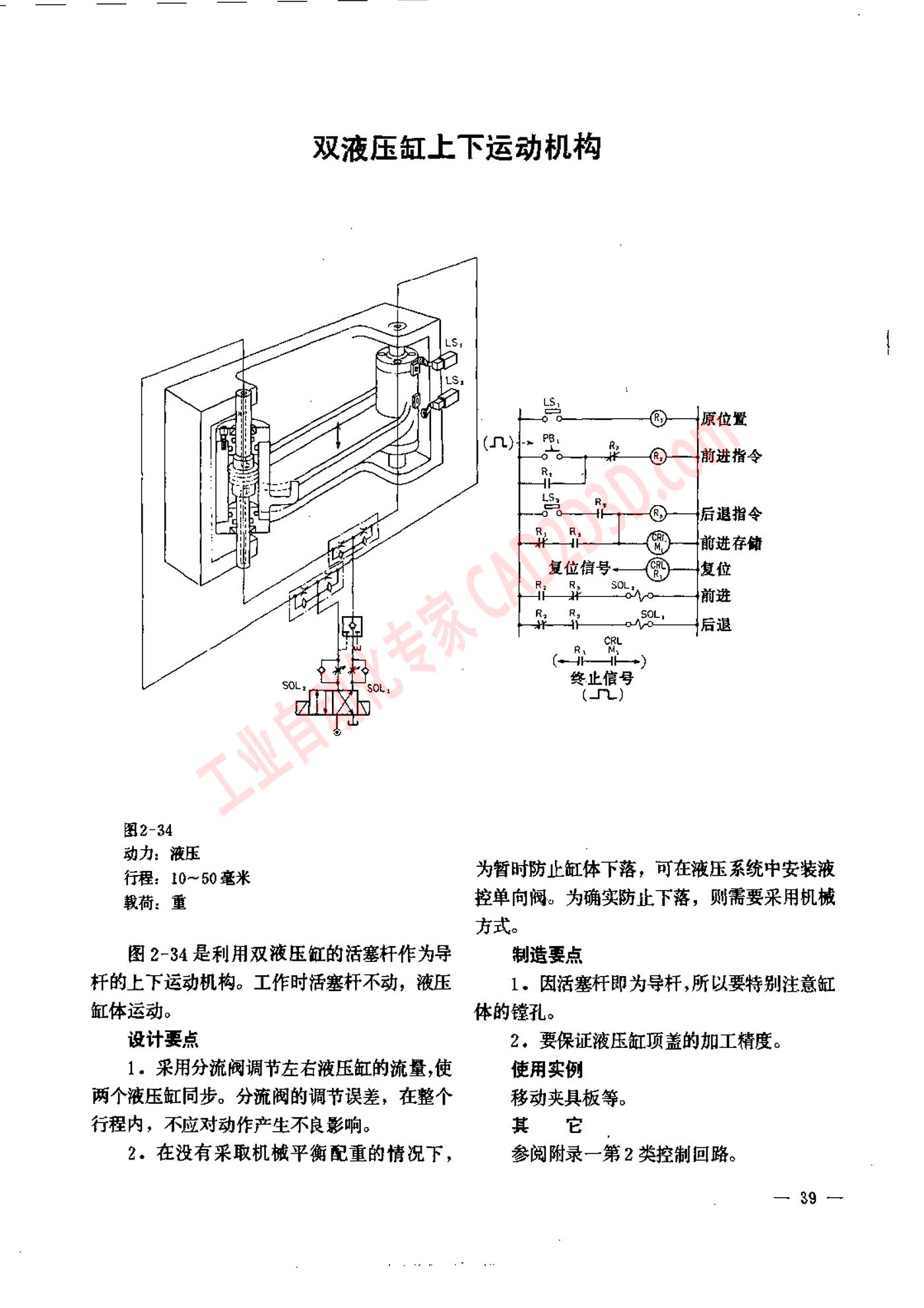

双 液 压 缸 上 下 运动 机 构 图 2-34 动力 ， 液 压 行程 ，10 一 50 毫米 8 & 图 2-34 是 利用 双流 压 抽 的 活塞 杆 作为 导 杆 的 上 下 运动 机 构 。 工 作 时 活塞 杆 不 动 ， 液 压 缸 体 运动 。 设计 要 点 1。 采 用 分 流 间 调节 左右 液压 红 的 流量 ,使 两 个 液压 缸 同 步 。 分 流 闪 的 调节 误差 ， 在 整个 行程 内 ， 不 应 对 动作 产生 不 良 影响 。 2.。 在 没有 采取 机 械 平衡 配 重 的 情况 下 ， 为 暂时 防止 缸 体 下 落 ， 可 在 液压 系统 中 安装 液 控 单 向 阅 。 为 确实 防止 下 落 ， 由 需要 采用 机 械 方式 。 制造 要 点 1。 因 活塞 杆 即 为 导 杆 ,所 以 要 特别 注意 纸 体 的 负 孔 。 2 。 要 保证 液压 拭 项 盖 的 加 工 精度 。 使 用 实例 移动 夹具 板 等。 其 它 参阅 附录 一 第 2 类 控制 回路 。
