液压缸上下运动机构
液压 缸 上 下 运动 机 构

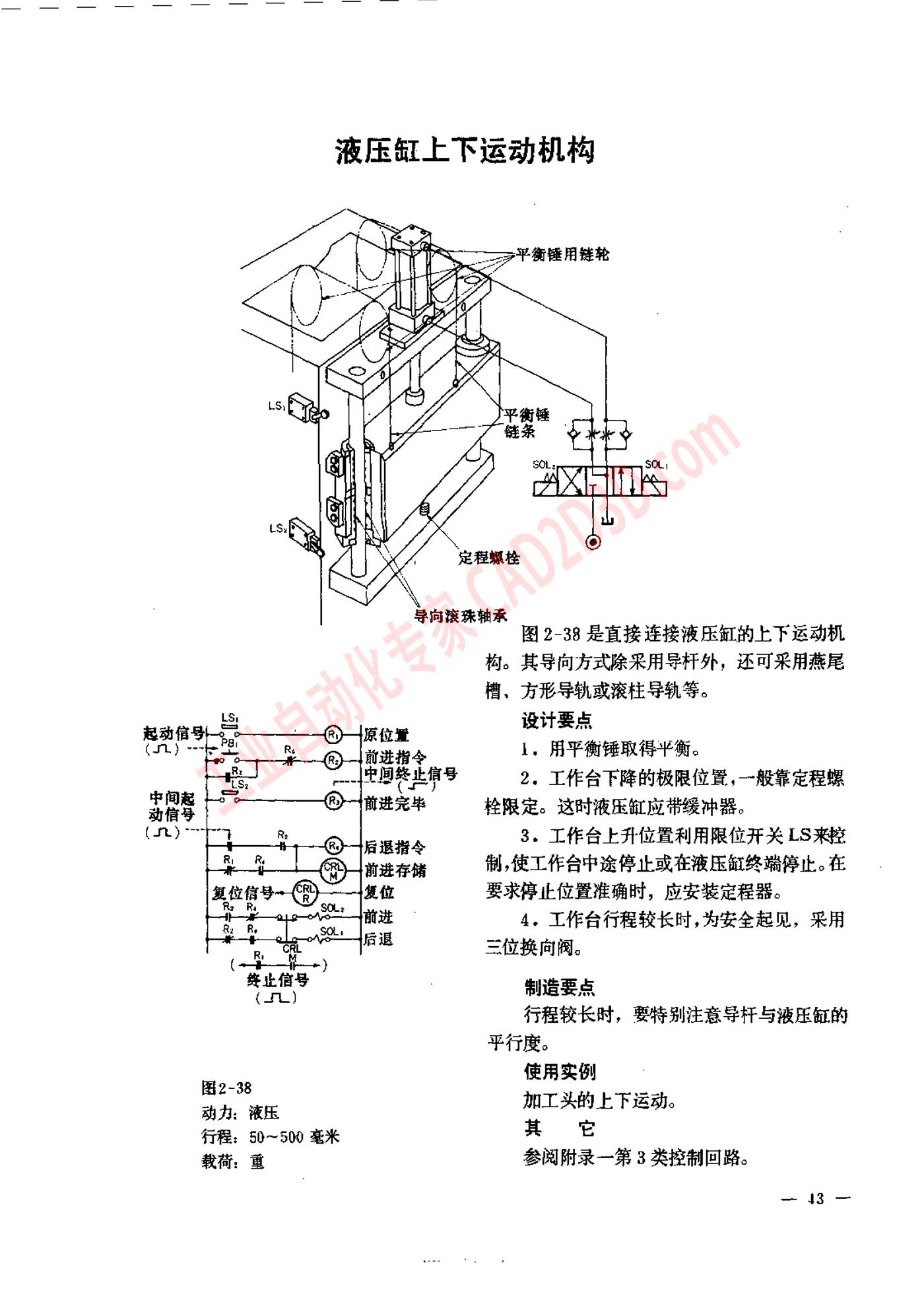

图 2-38
动 为 : 液压
行程 50 一 500 毫米
载荷 : 重
SRR
B 图 2-38 是 直接 连接 液压 缸 的 上 下 运动 机
构 。 其 导向 方式 除 采用 导 杆 外 ， 还 可 采用 燕尾
档 、 方 形 导轨 或 滚 柱 导 轨 等 。
设计 要 点
1， 用 平衡 锤 取得 平 侍 。
2. 工作 台 下 降 的 极限 位 置 ,一 般 靠 定 程 螺
栓 限 定 。 这 时 液 仆 缸 应 带 缓冲 器 。
3. 工作 人 台 上 升 位 置 利 用 限 位 开关 LS 来 榜
制 ,使 工作 台中 途 停止 或 在 液压 短 终 端 停止 。 在
要 求 停止 位 置 准确 时 ， 应 安装 定 程 器 。
4 。 工作 台 行程 较 长 时 ,为 安全 起 见 ， 采 用
三 位 换 向 阔 。
制造 要 点
行程 较 长 时 ， 要 特别 注意 导 杆 与 液压 缸 的
平行 度 。
使 用 实例
加 工头 的 上 下 运动 。
其 它
参阅 附录 一 第 3 类 控制 回路 。
一 43 一
