加压直线运动机构
加 压 直 线 运动 机 构
预先 设 定 值 时 ,通过 压力 继电器 PS 起 动 时 间 继
电器 TR 。 在 加 压 达 到 规定 时 间 后 , 滑板 上 升 。
几 平 衡 闪 防 止 滑板 因 和 白 重 而 降落 。
设计 要 点
压力 继电器 的 调 定 压力 ， 应 稍 低 于 溢 流 阔
的 设 定 压力 。
制造 要 点
oy 注意 滑板 与 导 村 的 配合 。
行程 ，10 一 100 毫米 维护 要 点
. B B 38 5 e R PN .
使 用 实例

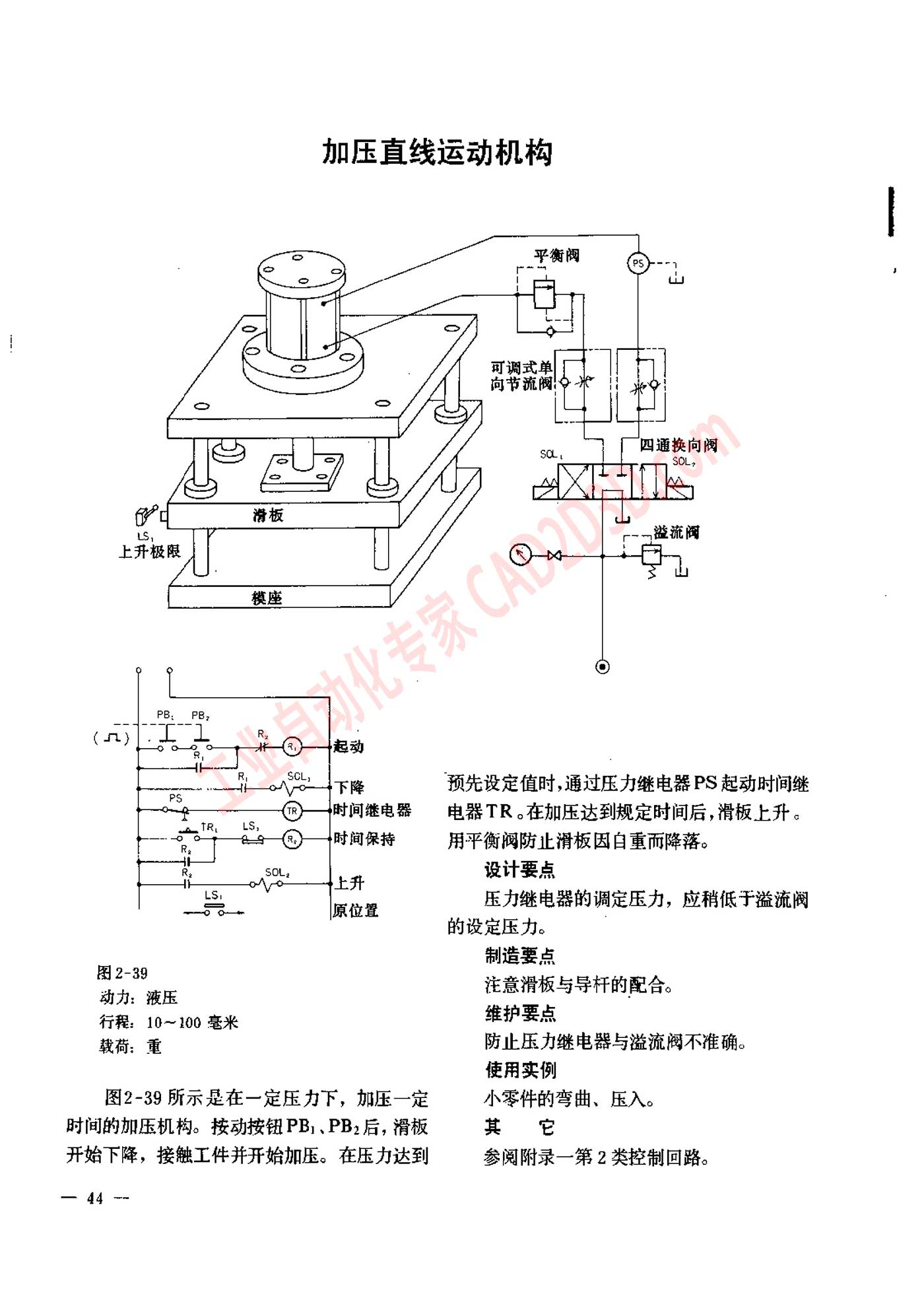

图 2-39 所 示 是 在 一 定 压力 下 ， 加 压 一 定 ”小 零件 的 弯 明 、 压 入 。
时 间 的 加 压 机 构 。 扶 动 扶 铀 PB.PB: 后 , 消 板 其 。 它
开始 下 降 ， 接 急 工件 并 开始 加 压 。 在 压力 达到
— 44 —
参阅 附录 一 第 2 类 控制 回路 。
