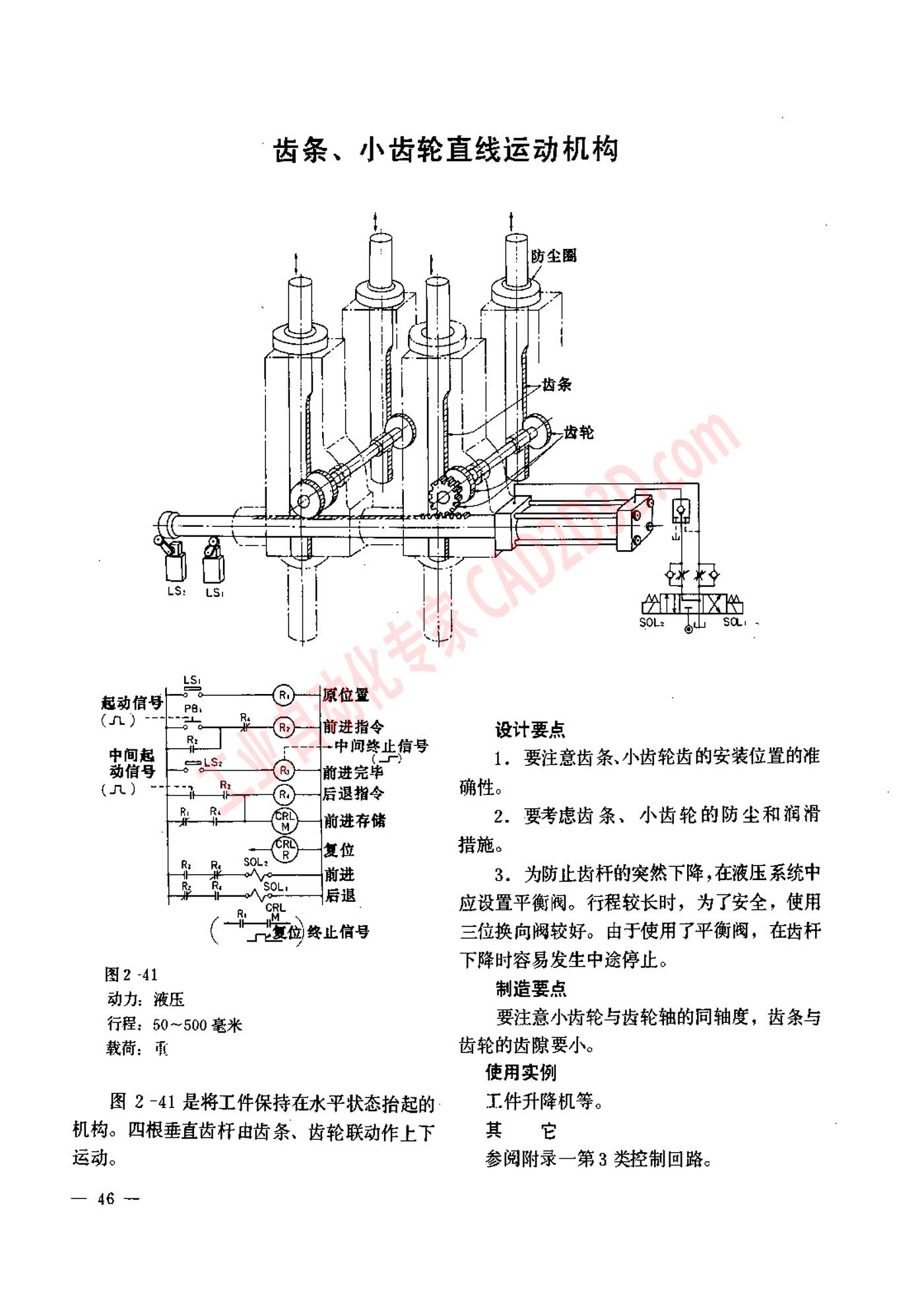

齿 条 、 小 齿轮 直线 运动 机 构 R CEL . (T REmmine 图 2 -41 动力 : 液压 行程 ，50 一 500 毫米 载荷 ， 重 图 2 -41 是 将 工件 保持 在 水 平 状态 抬 起 的 机 构 。 四 根 垂直 齿 杆 由 齿 条 、 齿 轮 联动 作 上 下 运动 。 一 46 一 设计 要 点 1 要 注意 齿 条 ,小 齿轮 沧 的 安装 位 置 的 准 确 性 。 2. 要 考虑 齿 条、 小 齿轮 的 防 侍 和 润滑 措施 。 3. 为 防止 齿 杆 的 突然 下 降 ,在 液压 系统 中 应 设置 平衡 阅 。 行 程 较 长 时 ， 为 了 安全 ， 使 用 三 位 换 商 股 较 好 。 由 于 使 用 了 平衡 阁 ， 在 齿 杆 下 降 时 容易 发 生 中 途 停止 。 制造 要 点 要 注意 小 齿轮 与 皮 轮 轴 的 则 轴 度 ， 潜 条 与 齿轮 的 齿 隙 要 小 。 使 用 实例 工件 升降 机 等 。 其 它 参阅 附录 一 第 3 类 控制 回路 。
