可调速的直线运动机构
可 调 速 的 直线 运动 机 构

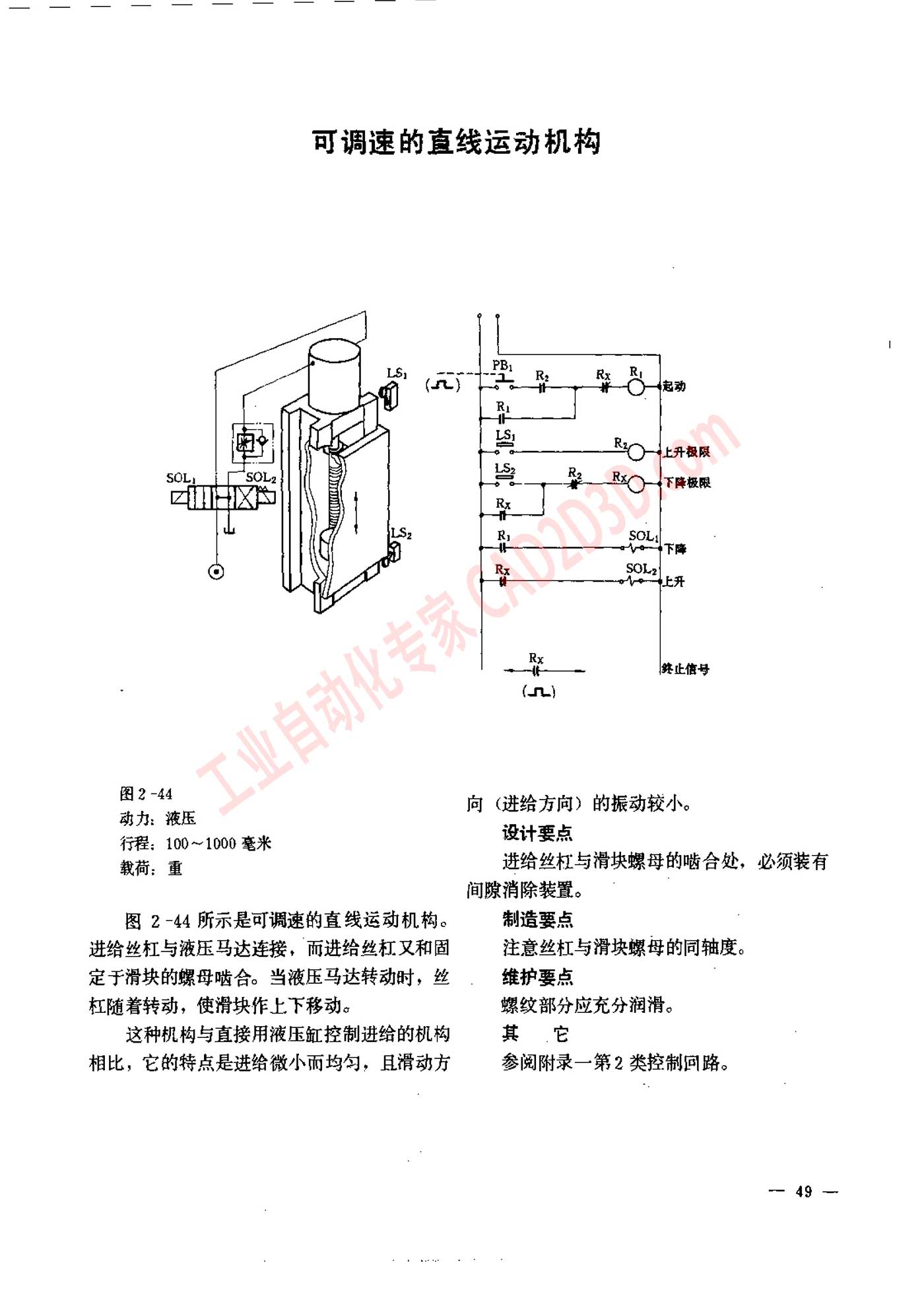

图 2 -44
名 〈 进 给 方向 RS No
B RE 向 (过 有 的 振动 较 人
行程 ，100 一 1000 毫米 设计 要 点
载荷 : 重 进 给 丝 村 与 清 块 螺母 的 哮 合 处 ， 必 须 装 有
间 耻 消除 装置 。
图 2 -44 所 示 是 可 调 速 的 直线 运动 机 构 。 制造 要 点
进 给 丝 林 与 液压 马达 连接 ， 而 进 给 丝 杠 又 和 固 注意 丝 杠 与 滑 块 螺母 的 同 轴 度 。
定 于 滑 块 的 螺母 咕 合 。 当 液压 马达 转动 时 ， 丝 维护 要 点
杠 随 着 转动 ， 使 滑 块 作 上 下 移动 。 螺纹 部 分 应 充分 润滑 。
这 种 机 构 与 直接 用 液压 缸 控制 进 给 的 机 构 其 €
相 比 ， 它 的 特点 是 进 给 微小 而 均匀 ， 且 滑动 方 参阅 附录 一 第 2 类 控制 回路 。
g
