数控车削中心(车床)内部组成构造和参数说明

车削是最常见的加工方法,车削精度高,效率高,因此很多零件都会设计成圆形。

1. 数控车床的内部结构

数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。

数控车削中心(车床)内部组成构造和参数说明

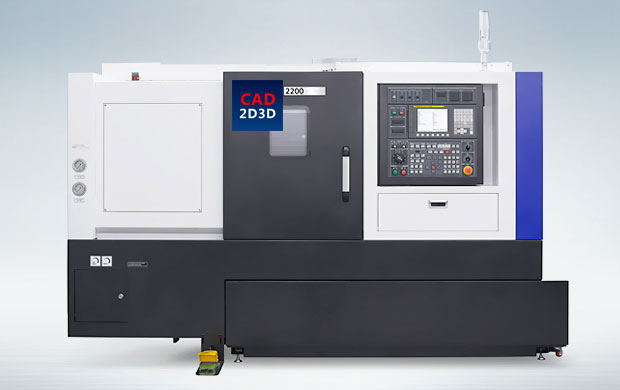

1.1 车床基本构造

数控车削中心(车床)内部组成构造和参数说明

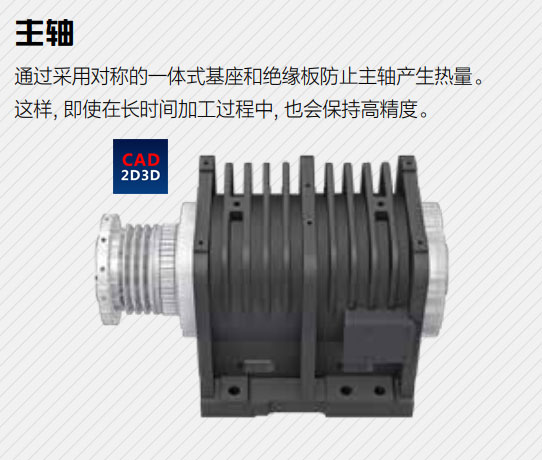

1.2 主轴

通过采用星形肋带提高了机械加工性能, 并减少噪声和皮带打滑的问题。主轴设计采用迷宫结构, 以减少冷却液可能对轴承造成的损坏, 并改善加工稳定性。

数控车削中心(车床)内部组成构造和参数说明

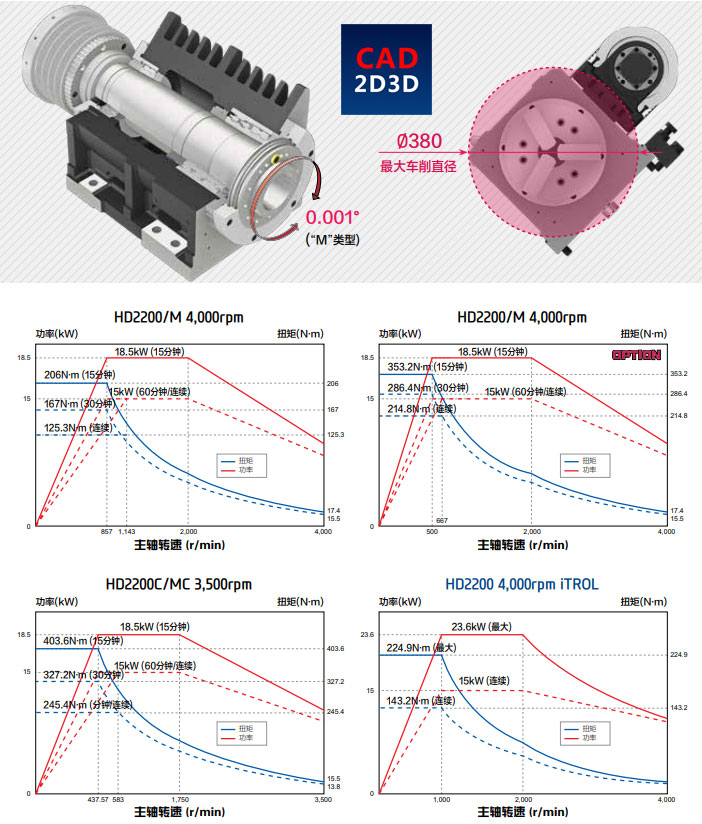

说明:下图是主轴转速和功率、扭矩之间的关系。

随着转速的提高,功率在增加,但到转速达到一个转速区间时,功率保持恒定,转速继续提高时,功率会逐渐减少。

在指定转速范围内,扭矩恒定,超过指定转速后,扭矩开始减小。

比如以HD2200为例,转速小于1000转时,功率逐渐加大,1000~2000转时,功率恒定,超过2000转后,功率开始下降。扭矩在1000转以下时保持恒定,超过1000转后扭矩开始下降。主轴转速3000~4000转/分钟。

数控车削中心(车床)内部组成构造和参数说明

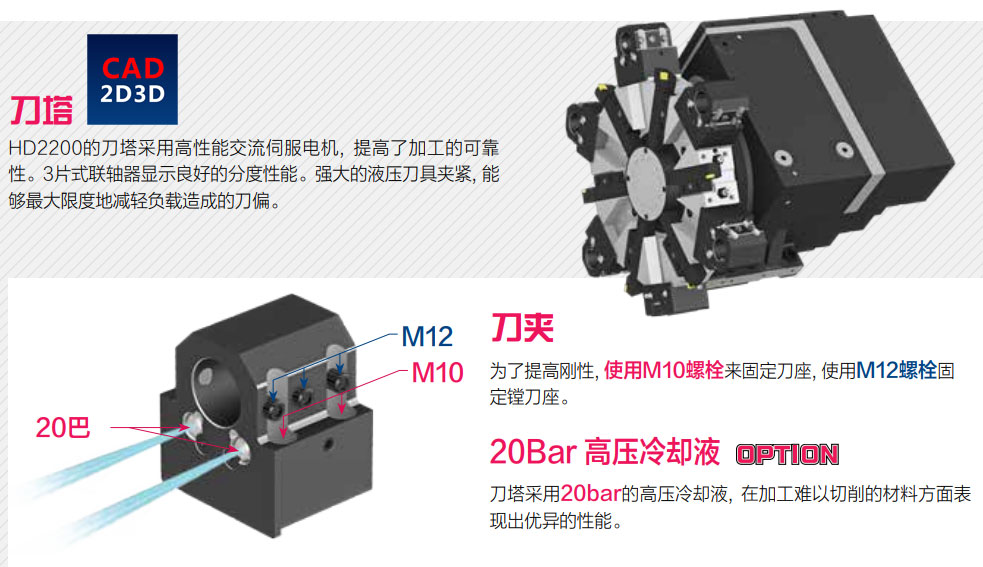

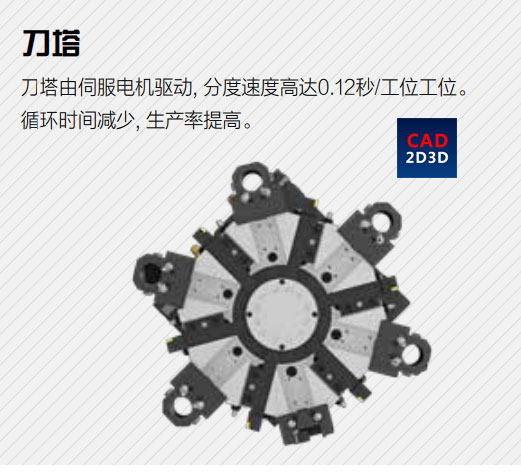

1.3 刀塔

刀塔用来装刀具。刀夹可以选配20Bar高压冷却液。

数控车削中心(车床)内部组成构造和参数说明

 数控车削中心(车床)内部组成构造和参数说明

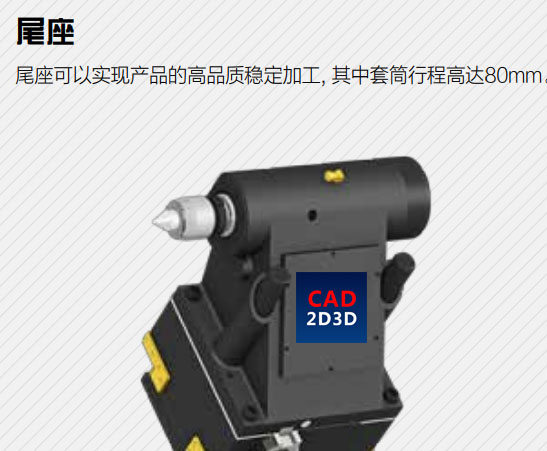

1.4 尾座

数控车削中心(车床)内部组成构造和参数说明

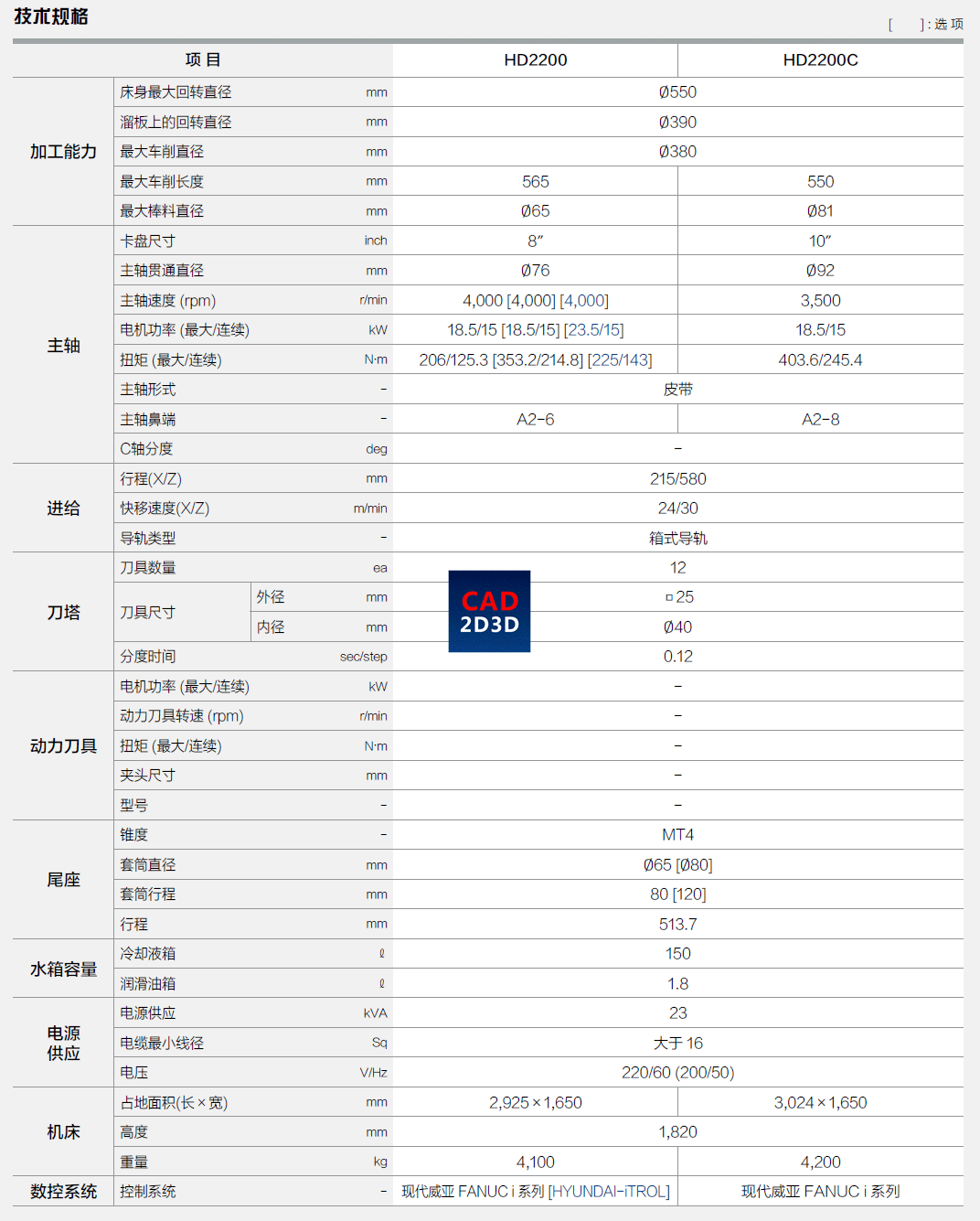

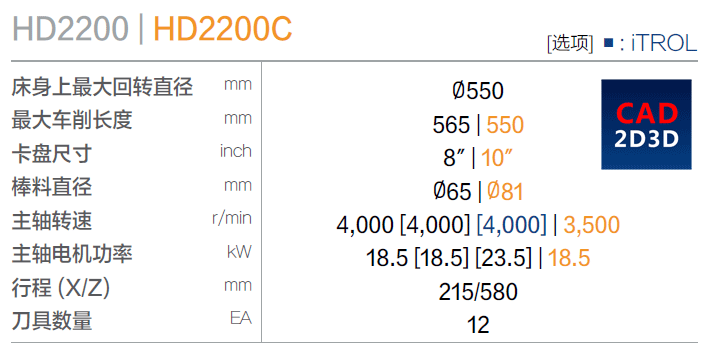

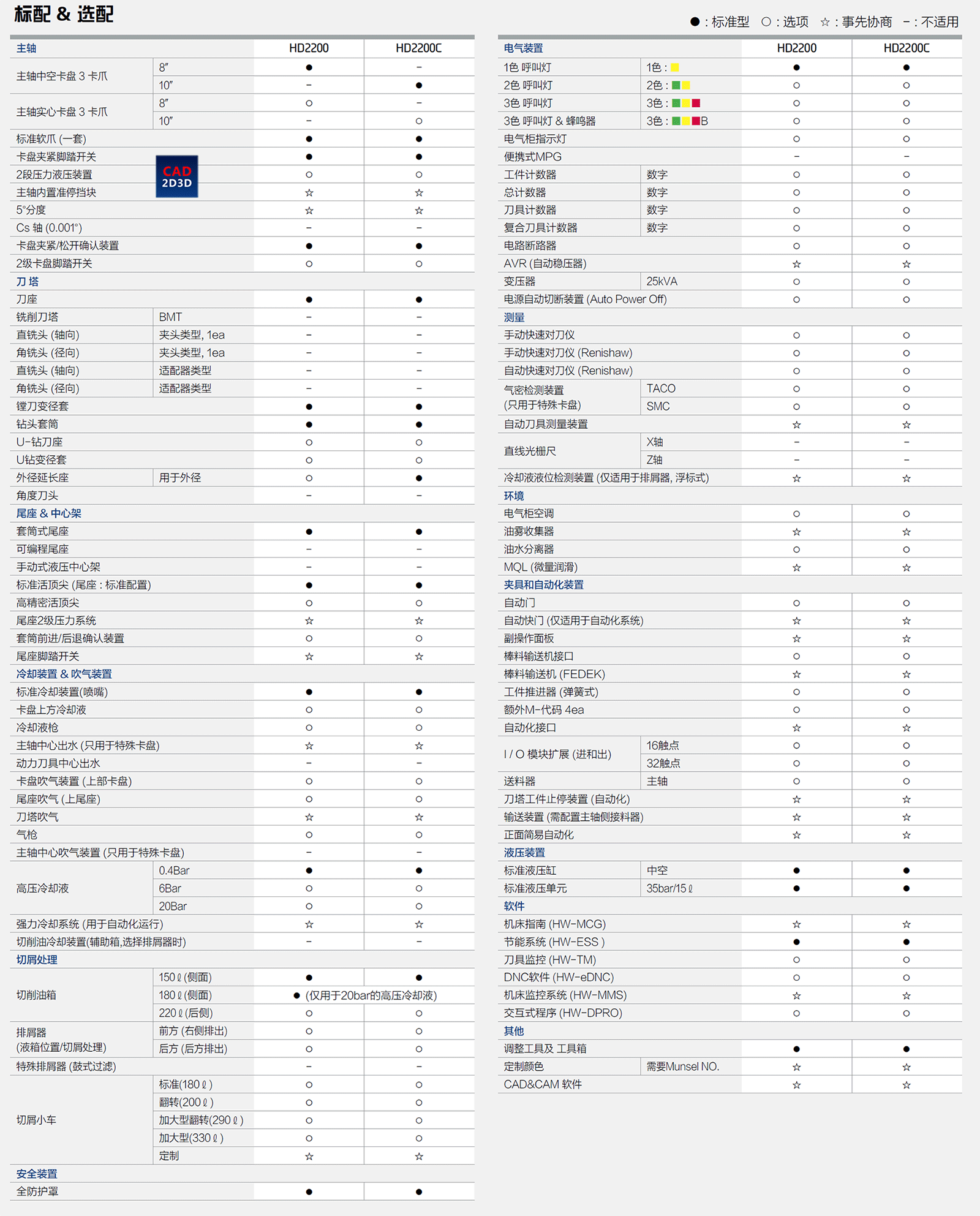

2. 数控车参数(以HD2200为例)

主轴电机功率大小跟切削能力有关。

数控车削中心(车床)内部组成构造和参数说明

数控车削中心(车床)内部组成构造和参数说明

数控车削中心(车床)内部组成构造和参数说明

现代威亚数控车床HD2200(cn)规格参数表下载链接: https://pan.baidu.com/s/1OXrvRhzbFwjJBYW3SekEMw 提取码: 188u
