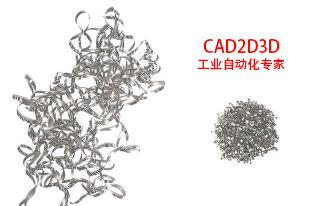

断屑一直是机加工行业的难题,连续的铁屑会缠绕在刀具和工装夹具上,而且很难清理,是机加工实现自动化道路上的拦路虎。日本西铁城 CITIZEN MACHINERY(CINCOM / MIYANO)与三菱公司于2014年共同发明了低频振动技术(LFV),通过控制系统使伺服轴的振动与主轴的旋转同步,将切屑切成小块,并在操作过程中将其排出。这解决了在难以切削的材料加工和深孔钻削过程中由切屑缠结引起的所有问题。

LFV(低频振动切削)技术是通过控制技术使X、Z各伺服轴在切削方向上振动,通过在切削过程中设置“空振”时间,一边切碎铁屑,一边进行加工,对于难以处理铁屑的材料而言,LFV是最佳的加工方法。

低频振动(LFV)断屑,机加工断屑方法

LFV看起来很方便,但实际成本很高,另外,将来的维护也是要考虑的因素,因为轴滚珠丝杠可能会由于伺服振动而加速磨损,并且必须不断保持润滑并增加润滑时间间隔。

低频振动(LFV)断屑,机加工断屑方法

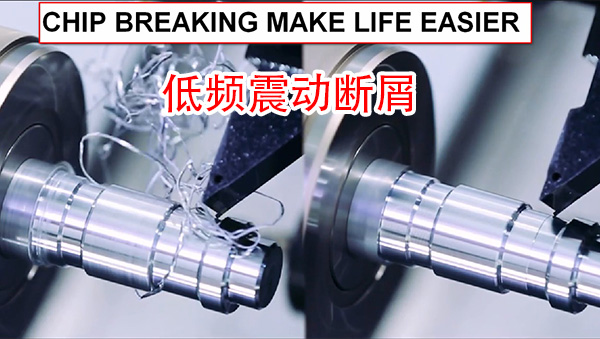

通过视频可以明显看出伺服振动开关前后铁屑的差异,伺服振动可以将连续缠绕的铁屑切割成小碎屑。低频振动切削可以彻底解决断屑难题,但对机床要求较高,成本较高,目前看,对于机加工断屑没有更好了的解决方法。

参考文献:https://cmj.citizen.co.jp/chinese/product/lfv/
