拉断阀当承受一定拉力时，它会从中间自动断开成两片，这两片在断开瞬间会自动关断管道，防止因装卸槽车的无意遛车而拉断装卸管引起泄漏，是装卸臂（鹤管）关键设备之一。

图 1 LNG 装卸臂（鹤管）三维效果图

1 拉断阀分类

拉断阀结构形式按拉开方式分致断销式和拉绳式。致断销利用金属抗拉强度实现拉断力准确控制，当拉断力超过设定值时，致断销会被拉断。拉绳式拉断阀靠一根绳子拉动阀上的开关实现拉断阀快速分离，当鹤管在拉直的过程中，拉绳被拉紧，最终拉开阀上开关，实现拉断。

拉断阀按阀门关闭方式可分为止回式和翻板式。止回式拉断阀的阀门关闭机构和止回阀类似，当拉断阀被拉开后，阀门关闭件在柱簧作用下自动弹出，与阀门精密贴合，实现阀门密封。翻板式拉断阀的关闭机构和蝶阀类似，当拉断阀被拉开后，阀门关闭件在旋簧的作用下，自动翻转90°，与阀门紧密贴合，实现阀门密封。

2 致断销式拉断阀构造和原理

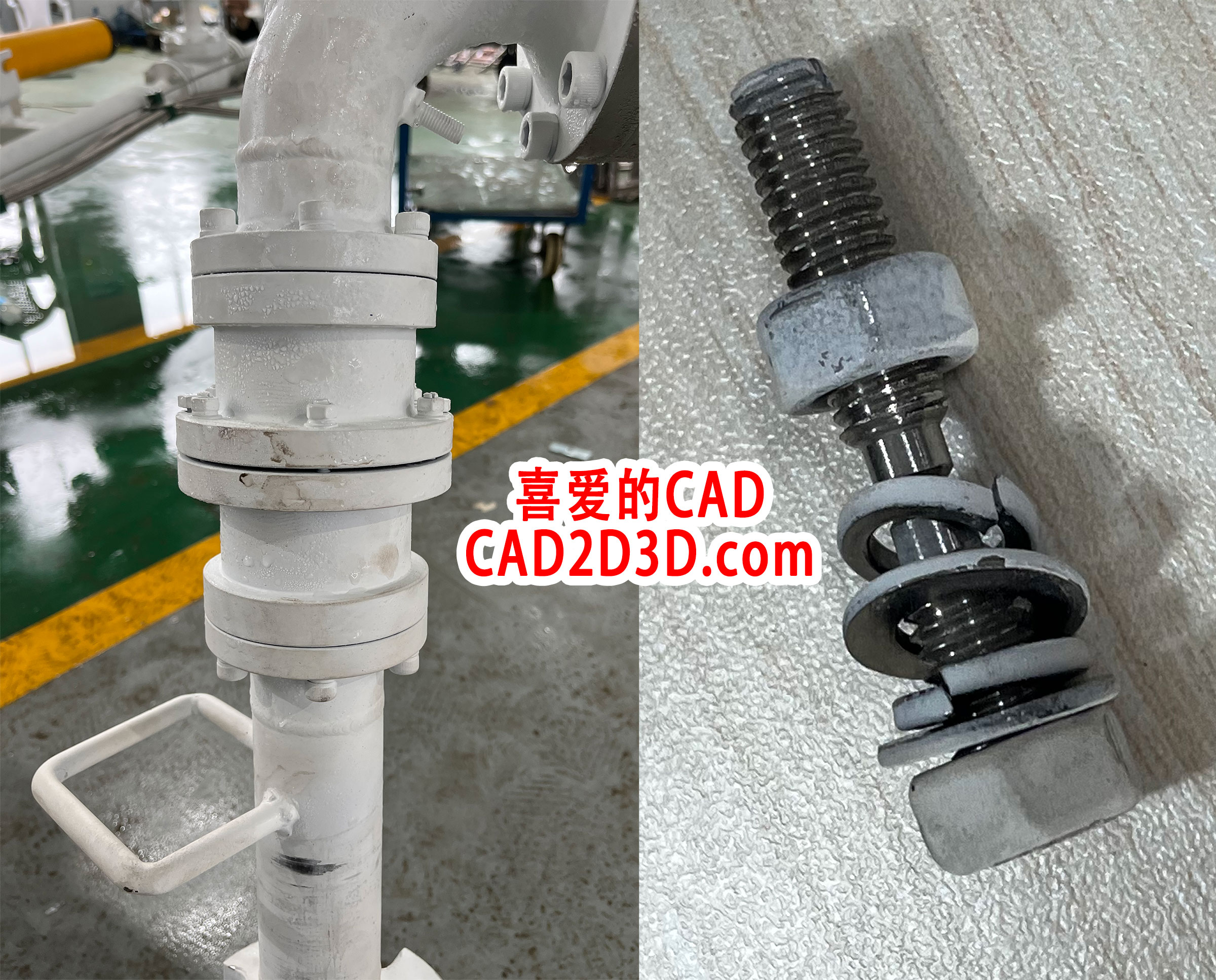

图 2 拉断阀和致断销高清实物图

3 拉绳式拉断阀构造和原理

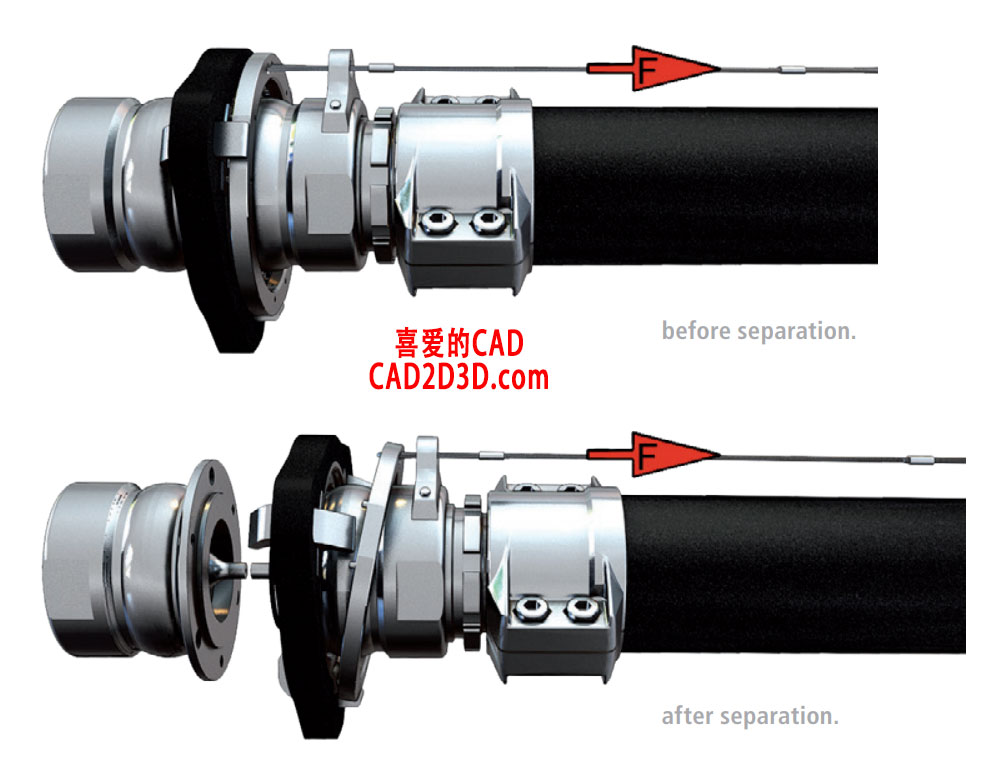

图 3 拉绳式拉断阀连接与断开

图 4 拉绳式拉断阀拉断原理

4 止回式拉断阀内部构造和原理

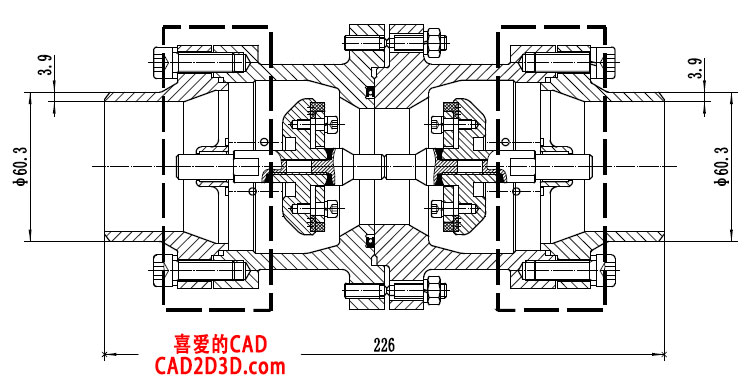

图 5 止回式拉断阀内部构造

5 翻板式拉断阀内部构造和原理

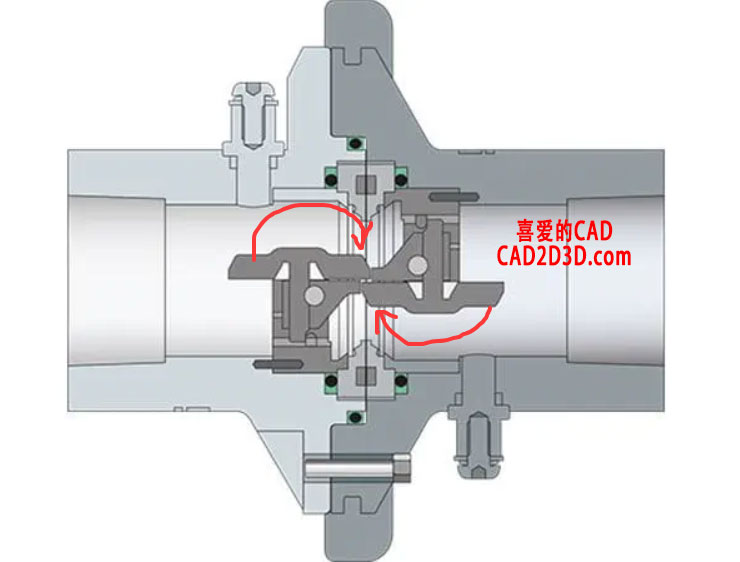

图 6 翻板式拉断阀内部构造（连接状态）

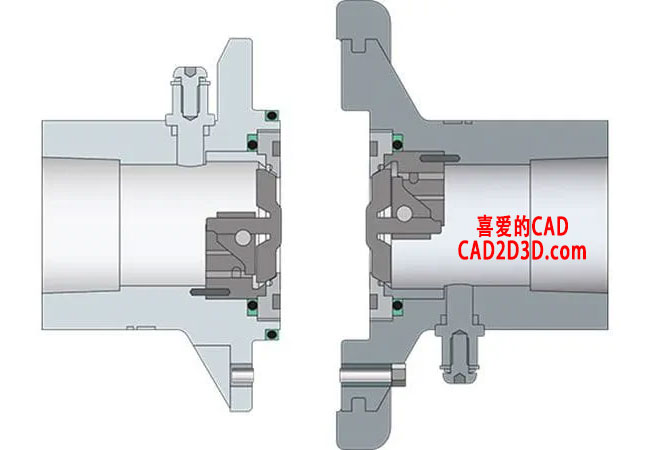

图 7 翻板式拉断阀内部构造（断开状态）

6 拉断阀演示过程
