标准也是人编的,有点瑕疵也在情理之中。
刚在看标准 HG/T 21608 液体装卸臂工程技术要求,第3章液体装卸臂的形式以及第4章液体装卸臂的技术要求 看得我一头雾水。标准和教材一样,编写的人多了,必然导致前后章节不连贯,最后味同嚼蜡,食之无味。
第4章 4.1节液体装卸臂标注方法及示例,里面提到了气体管结构形式代码和液体管构形式代码,其中1表示上接式、2表示下接式、3表示上翻式、4表示上翻式、5表示转角、6表示直接,这6个术语在这个章节也没给解释,到底是什么意思啊?
这个标准我看过好几遍了,但直到今天才在标准第5章节里找到说明,具体如下:

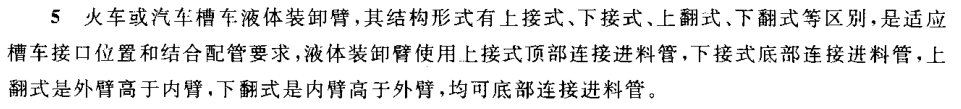

5 汽车或汽车槽车液体装卸臂,其结构形式有上接式、下接式、上翻式、下翻式等区别,是适应槽车接口位置和结合配管要求,液体装卸臂使用上接式顶部连接进料管,下接式底部连接进料管,上翻式是外臂高于内臂,下翻式是内臂高于外臂,均可底部连接进料管。具体图示详见下图:

至此我理解了上接式、下接式、上翻式、下翻式的含义,但现在还有一点让我很懵逼,装卸臂标识代号中用一个参数覆盖了上接式、下接式、上翻式、下翻式、转角、直接共6种结构形式,但这里有个BUG啊,当上接下接与上翻下翻同时出现时该怎么表示?这考虑的也太不周全了吧。

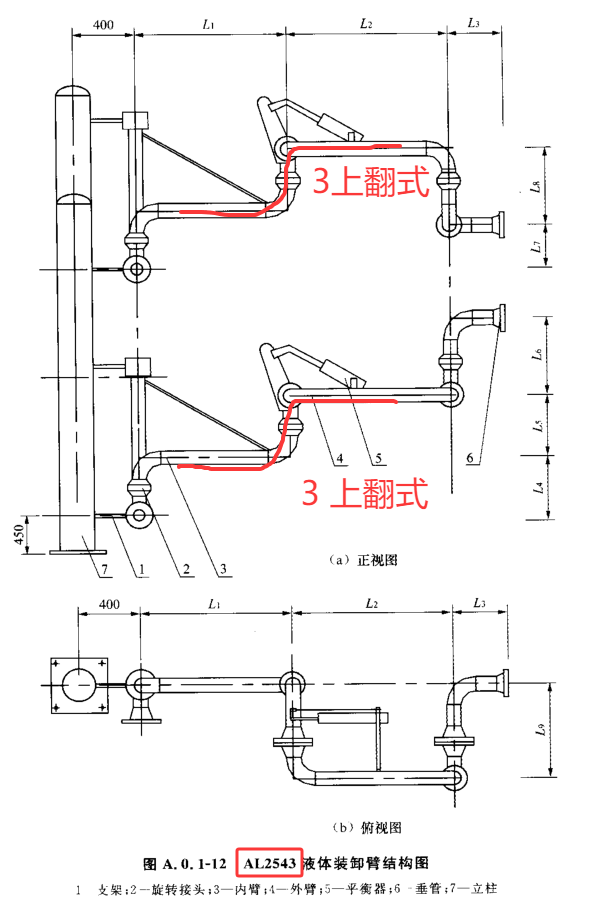

随后我又仔细看了一下 附录A 图A.0.1-12 AL2543 液体装卸臂结构图,发现标识代号给图示居然对不上,这是明显的错误啊。标识代号是 AL2543,代表气相管结构形式是4下翻式,液相管结构形式是3上翻式,但图示里的气相管明明是3上翻式,标准里居然能出现这么明显的错误让我大吃一惊。

另外 附录A 图B.0.1-11 AL2504 液体装卸臂结构图 对应的图示也是错误的,标识代号4指的是下翻式,但图示明明是上翻式。
事已至此,我都不想继续往下看了,这个标准的编制质量实在是太次了,专不专业先不说,就这不认真的态度就不行。实在不行,咱就不要自己编标准了,直接翻译美标吧。
作者:尚延伟
- 低温无密封泵、低温罐内泵、低温潜液泵的零部件组成、运行原理和内部构造展示
- 离心泵诱导轮的构造、原理和实物图,变螺距和轮毂螺旋诱导轮特性和优势
- 河北工厂越来越高端了,名字和官网跟日本公司真像,主动走出去或许是最佳选择
- 有点心酸啊!老板连个专业的美工都请不起了,图片背景都没有抠干净,白色和透明不一样
- 泵和阀门用盘根安装要求?盘根切割成一个个单环,不能盘旋成圈使用,盘根不能装完后一起压,要逐个装入并压紧
- 阀门 Cv Kv 的定义及公式,控制阀在线选型计算表,Cv Kv 在线自动计算
- 为什么与国产AI交互会出现英文对话?界面是中文底层是英文,难道是二道贩子?
- 事半功倍!SolidWorks 系列零件设计表详解,同类型多规格的零部件只需一个3D模型
转载请注明:
文章作者:尚延伟,原文链接:https://www.cad2d3d.com/post-2360.html
