目录
- 薄板翻边准则
- 薄板零件禁攻丝准则
- 薄板件判定标准
- 形状简单准则
- 节省材料准则
- 足够强度刚度准则
- 避免粘刀准则
- 弯曲棱边垂直切割面准则
- 平缓弯曲准则
- 避免小圆形卷边准则
- 槽孔边不弯曲准则
- 复杂结构组合制造准则
- 避免直线贯通准则
- 压槽连通排列准则
- 空间压槽准则
- 局部松弛准则
1. 薄板翻边准则
薄板(≤0.8mm)的零件,安装螺钉过孔位应有折边。
大的薄板件四周都有折边,如汽车覆盖件。
2 薄板零件禁攻丝准则
薄板(≤0.8mm)的零件禁止翻边攻丝。
3. 薄板件判定标准
确认是否有薄板件,判定标准:板厚和其长度相比小得多的钢板,特点是横向抗弯能力差。

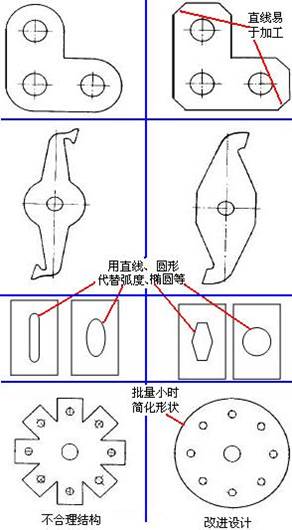

4. 形状简单准则
用直线、圆形等简单形状,便于加工。

5. 节省材料准则
形状设计考虑加工时的自拼接,减少下脚料,尤其是批量大时。
解决方法:
- 下料排列方法优化
- 下脚料再利用

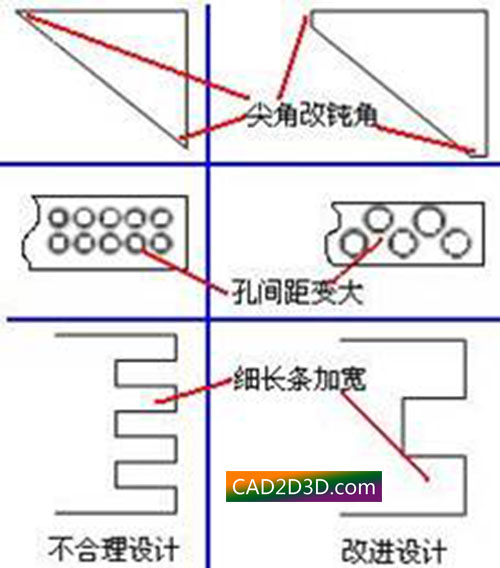

6. 足够强度刚度准则
- 尖角刚度不足,用钝角代替
- 两孔间距不宜太近,避免切割冲孔时的裂纹
- 细长板条剪裁会产生裂纹,应避免

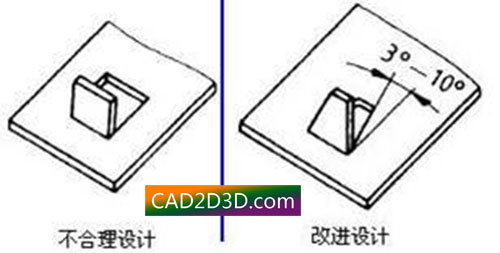

7 避免粘刀准则
需要冲裁切割部分作如下处理:
- 留有一定坡度
- 切割面连通

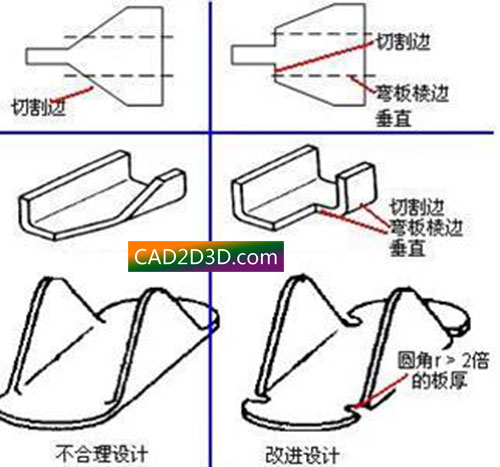

8弯曲棱边垂直切割面准则
切割后的薄板如果需要进行弯曲,弯曲棱需垂直于切割面;不能保证时,应在切割面和弯曲棱边交汇处设计一个r>2倍板厚的圆角。否则会有裂纹的危险。

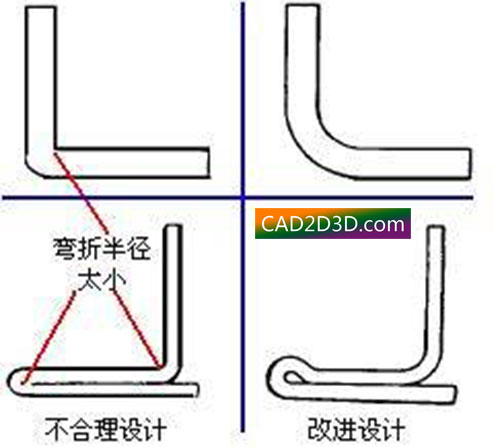

9 平缓弯曲准则
对板材进行弯折时,弯曲半径不宜太小,外侧会出现裂纹,内侧会出现褶皱。

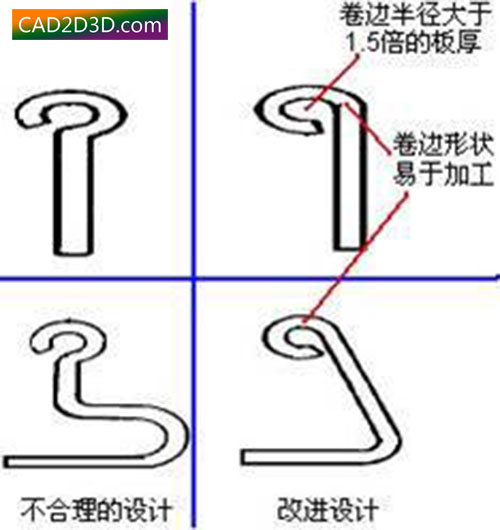

10 避免小圆形卷边准则
r>1.5倍的板厚;不要完全的卷形。加强刚度,避免棱边划伤。

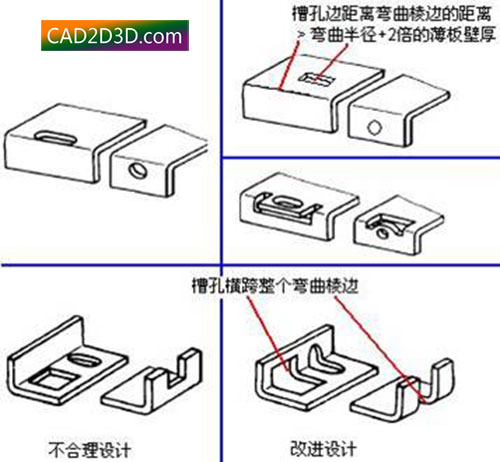

11 槽孔边不弯曲准则
弯曲棱边与槽孔的棱边的距离大于弯曲半径+2倍壁厚的距离;或者让槽孔横跨整个弯曲棱边。

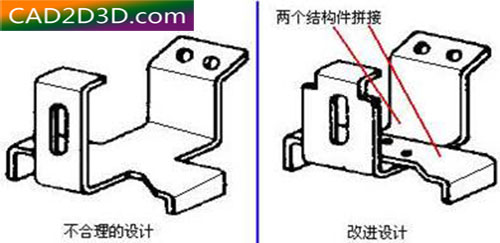

12 复杂结构组合制造准则
将超过2道工序的结构件的结构进行分解,分解成只由圆形、直线等组成的简单结构,然后焊接在一起。

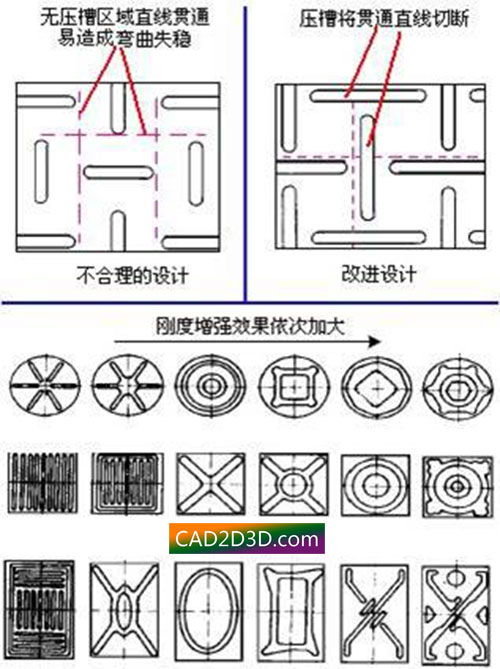

13 避免直线贯通准则
- 薄板横向弯曲刚度较差,用加压槽的设计避免
- 并且无压槽区域禁止直线贯通,贯通的低刚度无压槽窄带区域易成为板面弯曲失稳的惯性轴
- 不规则排列是消除直线贯通的较好方法

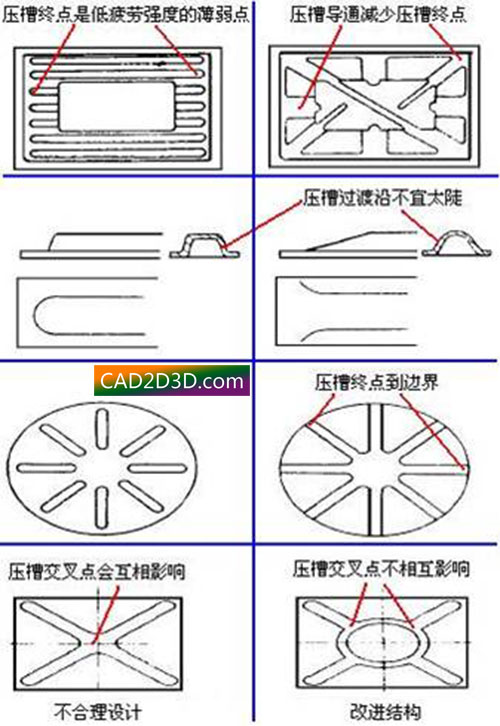

14 压槽连通 排列准则
压槽终点是薄弱点,通过连通消除终点为佳。

15 空间压槽准则
非单一平面的薄板结构,棱边附近是失稳的薄弱环节,设计压槽不能只在一个平面上设计,需要设计成空间的。

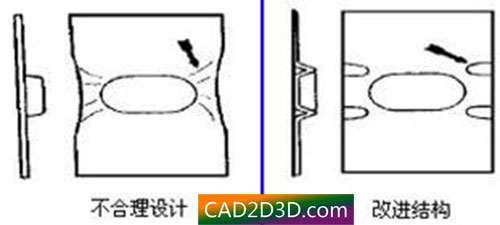

16 局部松弛准则
薄板局部变形受阻碍时,会出现皱折,在皱折附近设几个小的压槽,减少变形阻碍。

作者:任鸟飞
转载请注明:
文章作者:任鸟飞,原文链接:https://www.cad2d3d.com/post-1148.html
