GB 50093 自动化仪表工程施工及质量验收规范。

1 规定要求

5.1.9 取源阀门与设备或管道的连接不宜采用卡套式接头。

5.2.1在管道上安装温度取源部件，应符合下列要求：

1 与管道相互垂直安装时，取源部件轴线应与管道轴线垂直相交。

2 与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交。

3 在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与工艺管道轴线相重合。

5.3 压力取源部件

5.3.1 压力取源部件的安装位置应选在被测物料流束稳定的位置。

5.3.2 压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。

5.3.3 压力取源部件的端部不应超出设备或管道的内壁。

5.3.4 当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，在垂直和倾斜的设备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束成锐角安装。

5.3.5 在水平和倾斜的管道上安装压力取源部件时，取压点的方位应符合下列要求：

1 测量气体压力时，应在管道的上半部。

2 测量液体压力时，应在管道的下半部与管道的水平中心线成0°~45°夹角的范围内。

3 测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°~45°夹角的范围内。

6.4.2 测量低压的压力表或变送器的安装高度，宜与取压点的高度一致。

8.1.12 直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接。也可采用承插法或套管法焊接连接。

8.1.16 仪表管道支架的制作与安装，除应符合本规范第7.2节的规定外，还应符合仪表管道安装坡度的要求。支架的间距宜符合下列规定：

1 钢管水平安装时宜为1.00m~1.50m；垂直安装时宜为1.50m~2.00m。

2 铜管、铝管、塑料管及管缆水平安装时宜为0.50m~0.70m；垂直安装时宜为0.70m~1.00m。

8.1.17 不锈钢管固定时，不应与碳钢材料直接接触。不锈钢管与支架、固定卡子之间宜加设隔离垫板。

2 条文解释说明

5.3.5 对于气体物料应使气体内的少量凝结液能顺利流回管道，而不致流人测量管道及仪表而造成测量误差。

对于液体物料应使液体内析出的少量气体能顺利流回管道，而不致进人测量管道及仪表而导致测量不稳定；同时还应防止管道底部的固体杂质进人测量管道及仪表。

对于蒸汽物料，应保持测量管道内有稳定的冷凝液，同时也要防止管道底部的固体杂质进人测量管道和仪表。

3 真实案例解析

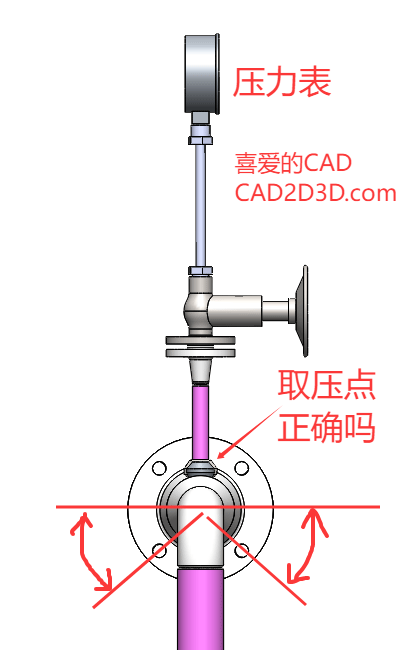

压力表取压点在液相管道的上方，此案例取压点位置正确吗？

如果按照 GB 50093 自动化仪表工程施工及质量验收规范 字面意思理解，此案例取压点位置显示是不正确的，但事实并非如此。

此案例为液化石油气（LPG）管道，液化石油气属于易气化介质，不管取压点设置在什么位置，压力表入口处都是气体，因此，本案例无需限制取压点位置。

图 1 液化石油气取压点图示

而像一些不易气化的液体，取压点位置应按本标准要求执行。
