PCV是自力式压力调节阀,可以控制阀前或阀后压力恒定。

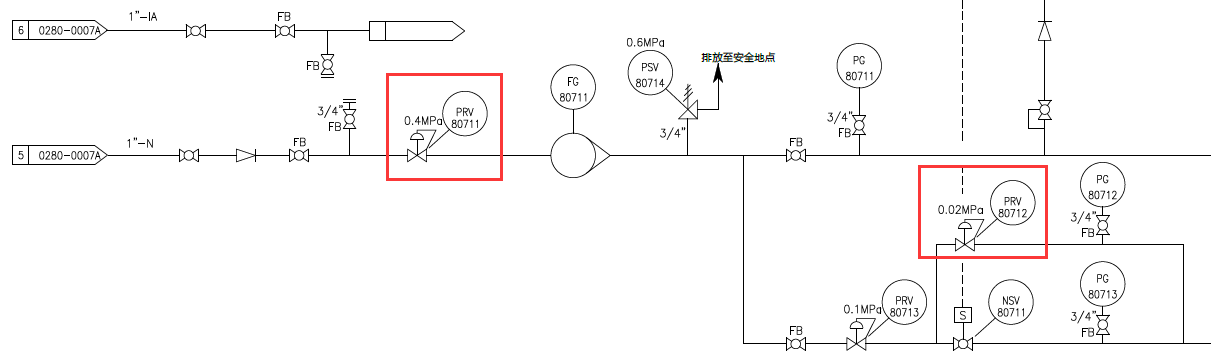

PRV是减压阀,控制阀后压力恒定。

PCV会有一个引压管来提取管道内压力,再和弹簧平衡后输出阀位。而减压阀仅仅是根据弹簧的力来控制阀位。
自力式调节阀与减压阀的区别:
1.工作目的是不一样的,自力式调节阀重在调节,减压阀是单纯的减压。
2.减压阀是可以主观进行压力调节,如果阀前压力波动大,调节需比较频繁。而自力式调节阀是根据一个设定的、客观的数值自动进行动作的,调节后的压力可以是恒定的。
3.减压阀需要手动调节压差,如果阀前压力变化,阀后压力也是变化的,不能自动调节到国定的压力。而自力式调节阀可以自动地做到背压稳定或者阀前压力稳定。
4.自力式调节阀的主要目的是维持压力稳定,而减压阀主要作用是将压力降至一些数值之下。
5.减压阀调节范围更广,而自力式调节阀则只能将压力调节到恒定值。
SMC过滤减压阀内部结构和原理图:

从SUP侧流入的压缩空气通过⑤过滤器(烧结金属),细小的尘埃被滤除。旋转手轮①后,在②设定弹簧的压缩力作用下,④给气阀打开,清洁的空气流入二次侧。二次侧压力作用于③膜片,与②设定弹簧的压缩力相平衡。若二次侧压力升高,则由于作用在③膜片的力大于②设定弹簧的压缩力,④给气阀关闭的同时排气口打开,剩余压力向大气放出,使其保持压力一定。
很显然,SMC过滤减压阀阀后压力设定后可以保持阀后压力恒定,不受阀前压力影响,随阀前压力变化而变化。
参考文献:https://www2.smc.com.cn/Webpdf/zh/PneumaticInstrumentationEquipment/Positioners/PneumaticInstrumentationEquipment(C60B).pdf
转载请注明:
文章作者: 尚延伟 原文链接:https://www.cad2d3d.com/post-1991.html
