在油罐车装卸领域,经常会听到API 干式阀(管道相关)和API插头(电信号相关),其实这两个部件都是来自美国石油协会标准 API RP 1004 Bottom Loading and Vapor Recovery for MC-306 & DOT-406 Tank Motor Vehicles。
备注:
1. API RP 1004 提到 “2 PURPOSE The purpose of this Recommended Practice (RP) is to provide guidance to users and manufacturers in the design and operation of bottom-loading and vapor-recovery sys-tems to provide greater reliability and interchangeability with safe features.”,里面提到了Recommended Practice (RP),由此可见 RP 是推荐性的规范标准。
2. API RP 1004 提到“2.2 Since most petroleum terminals serve more than one tank truck carrier, guidelines are necessary to ensure that the equipment is compatible.”,里面提到了 petroleum ,而petroleum 是石油的意思,因此,API RP 1004主要针对是石油运输车的装卸。
API RP 1004 规定了管道接口和电信号接口,管道接口对应的4"的API干式阀,电信号接口对应API插头(分Thermistor Plug和Optic Plug两种电信号插头)。
1. API 干式阀
API干式阀(母头)和API管道接头(公头)详见 https://www.cad2d3d.com/post-1970.html,API RP 1004 详细规定了槽车端API管道接头(公头)的尺寸,与公头对接的API干式阀,允许不同厂家有不同的结构设计,但对尺寸、压力等级、压降、安装方式、密封面粗糙度、泄露量等提出了明确要求。
API干式阀技术要求:
- 尺寸:4"(101.6mm)
- 压力等级:75psi(517kPa)
- 泄漏量:5立方厘米(每次断开)
2. API插头
在油罐车上安装液位开关,通过液位开关和自动控制系统,当罐车装满后实现上游管线阀门自动切断。

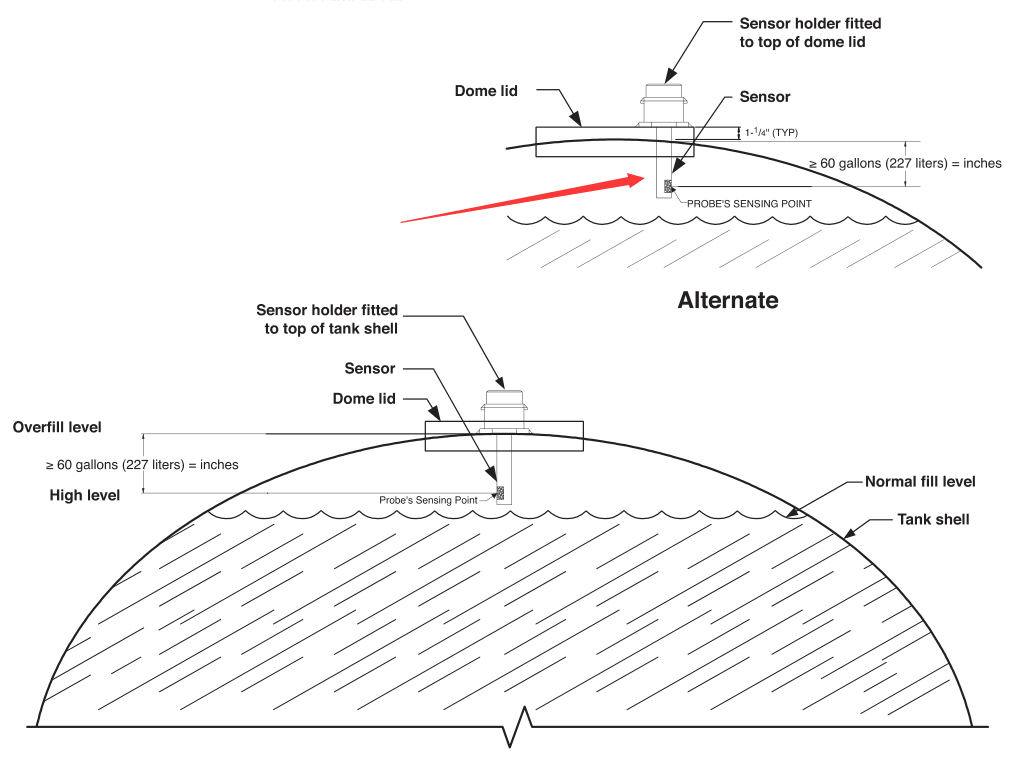

下图是液位开关安装位置及方式:

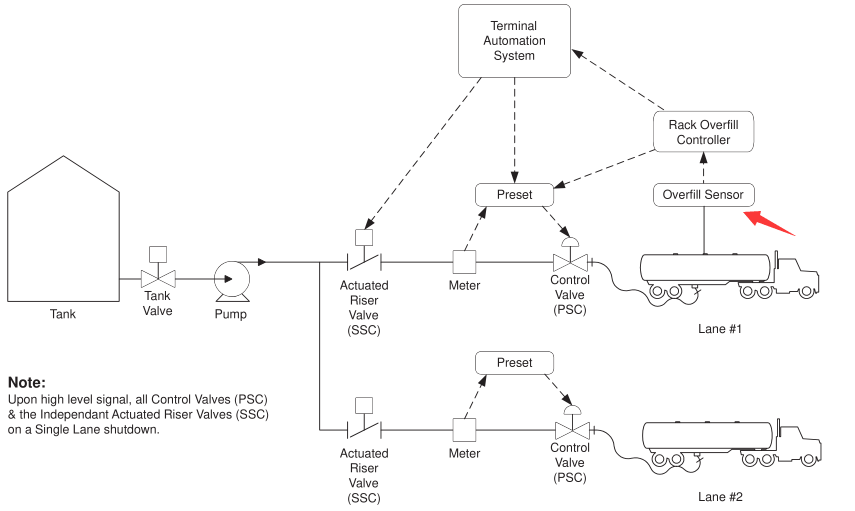

下图是二次辅助阀门切断控制原理图:
液位开关分Thermistor(热敏电阻开关)和 Optic(光学开关)两种,Thermistor是10线制,Optic(光学开关)是6线制,分别对应两种不同的API插头,API RP 1004规定 Thermistor(热敏电阻开关)API插座、插头外观为绿色(Green),Optic(光学开关)API 插座、插头为蓝色(Blue)。

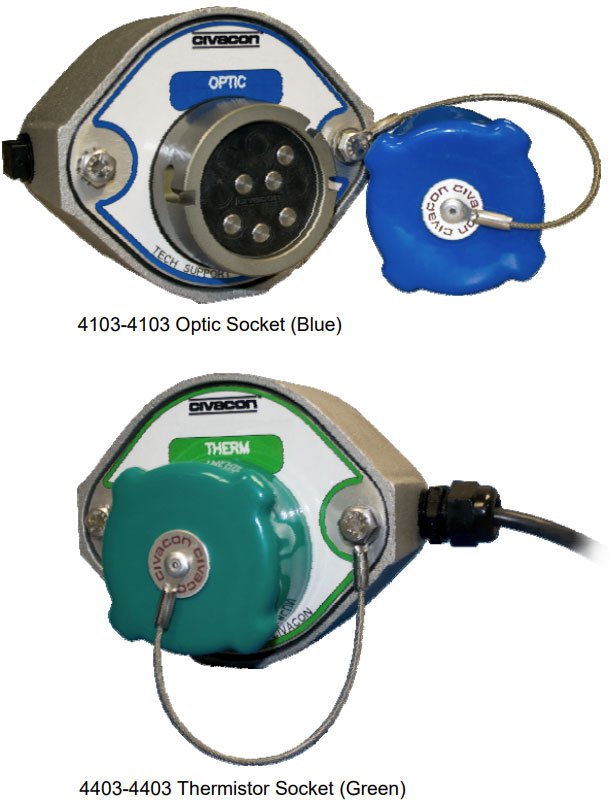

API插座实物图:

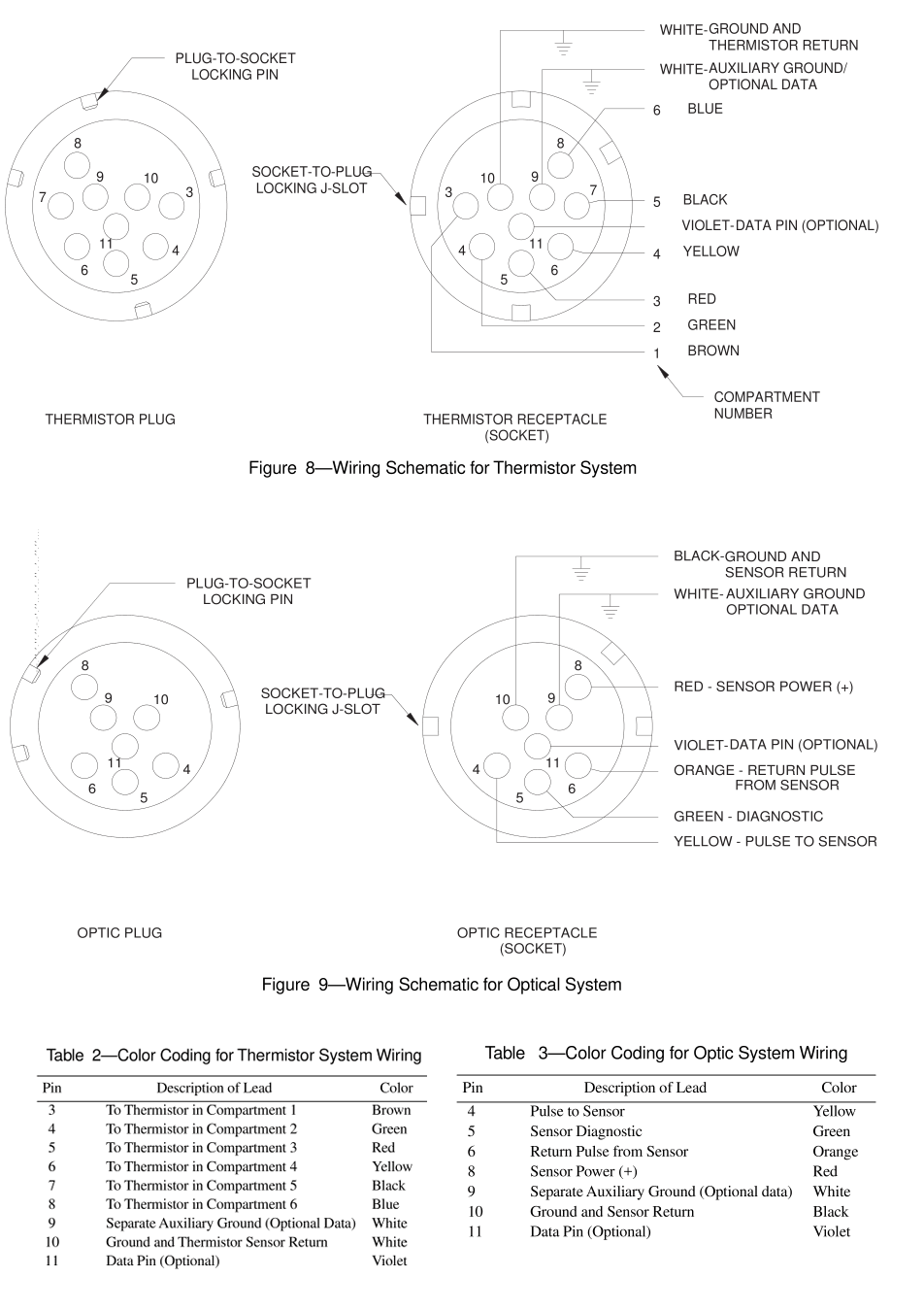

API插座、插头接线图:

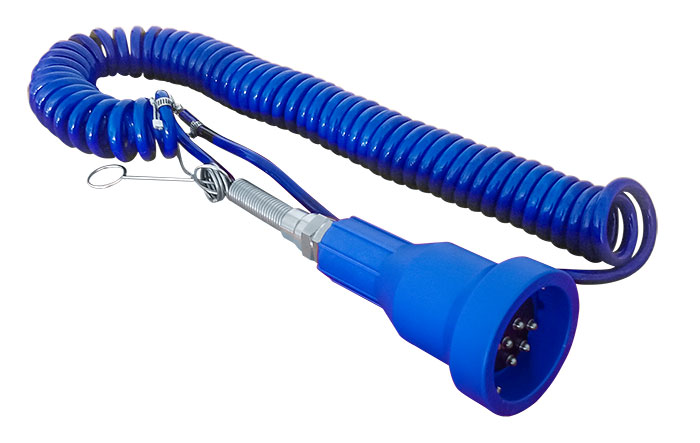

API插头实物图:

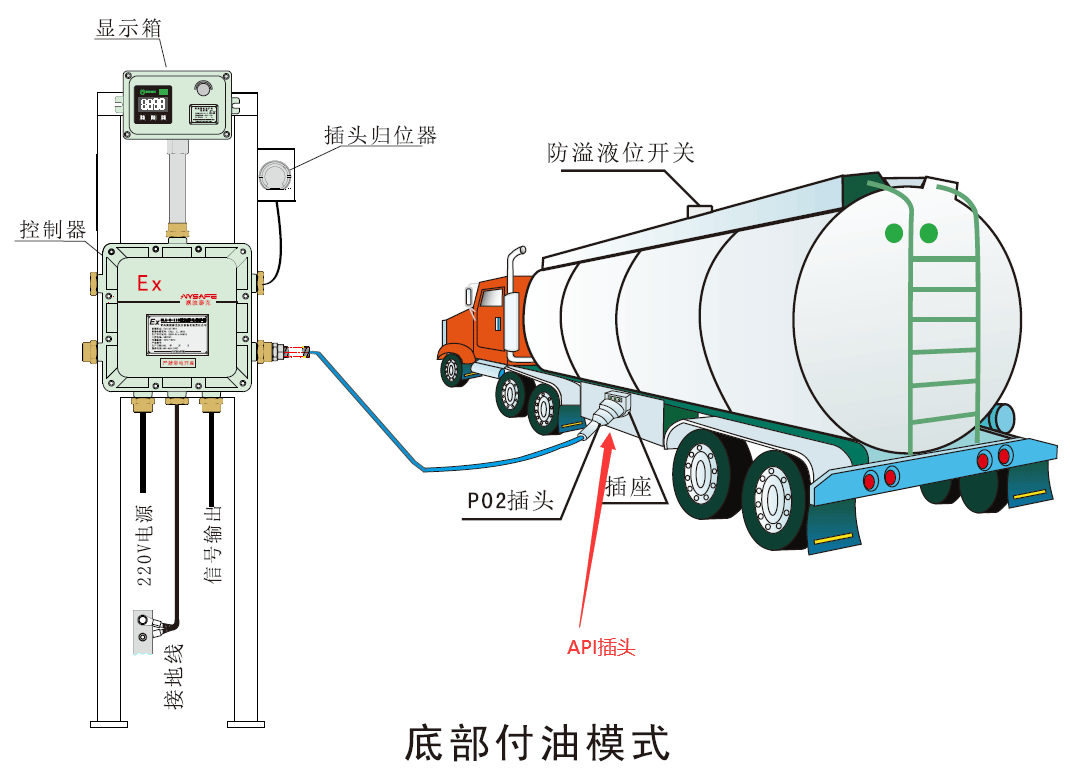

API插头接车示意图:
