利用磁力的传动零件。由于是无接触传动、因此适合于超低尘、静音的用途。

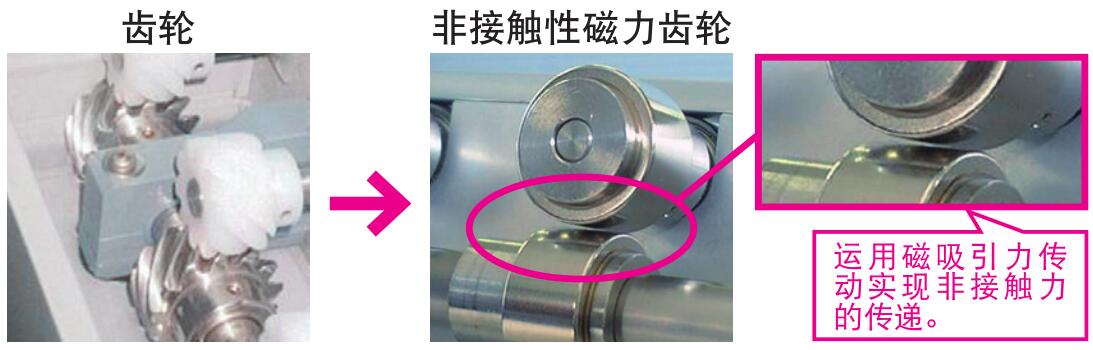

1. 何谓非接触性磁力齿轮?
无齿的磁铁齿轮。利用磁力的吸引、回弹,无需齿啮合即可以非接触的方式传递旋转运动。
2. 非接触性磁力齿轮的主要优点
以非接触方式旋转,故具有以下优点。
- 可在无尘室中使用,起尘量超低。1级洁净度也可使用。
- 半永久性免维护,无需润滑脂 ·不必因磨损或损坏而更换。
3. 选型步骤

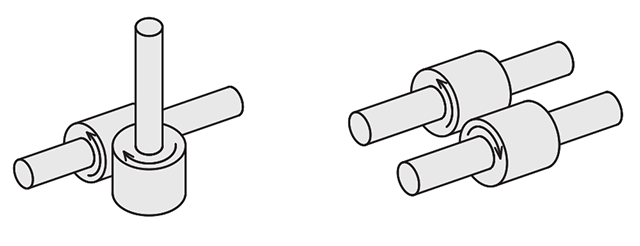

- 选择传动方向(直交型或平行型)
- 选择产品类型(参阅表1)
- 根据工件大小和传送距离计算数量
- 计算负载扭矩(请参考右侧选型范例)
- 根据每个所需的负载扭矩选择外形尺寸
- 根据轴的大小选择内径尺寸
3.1 选型范例
前提条件:
- 滚轮直径:50mm
- 滚轮总重量:0.3kg
- 工件重量:5kg
- 轴的大小:12φ
- 轴的重量:0.5kg
- 轴的根数:7根
- 密封摩擦系数:0.1
- ◦资料3:与非接触性磁力齿轮的不同距离对应的空间磁束密度(参考)传动效率:0.9
- 安全系数:3
- 使用感应马达
初步选型:
- 直交型
- 根据轴的大小选择精密型
- 必要数量:14个
- 计算负载扭矩(如下所示)
- 外形尺寸:D35
- 内径尺寸:d12
扭矩计算公式范例:
F= (工件重量(kg)+轴重量(kg)+滚轮重量(kg))×密封摩擦系数
T=(F(N)×D(滚轮直径(m))/2×传动效率)×安全系数
下面代入前提条件。
F=(5+3.5+0.3)×0.1=0.88kg ⇒ 8.6N
T=(8.6×0.05/2×0.9)×3=0.58(N·m)
0.58/传送工件时连动的齿轮最少数量5个=0.116(N·m)
设计时的注意事项:
- 在同一轴端重叠设计时,可能会发生两个齿轮互相吸引、齿轮位置偏移,因此齿轮表面之间(传动部)的间隔应设为45mm以上。另外,正面间隔应设为25mm以上。(照片1)
- 容许扭矩随齿轮间的距离而变化。(资料1)推荐间隔为0.5mm。另外,为防止接触,请设置0.3mm以上的间隔。
- 在磁力作用下,齿轮以最大7kgf·cm的力相互吸引。为防止接触,请用轴承座组件等进行固定。

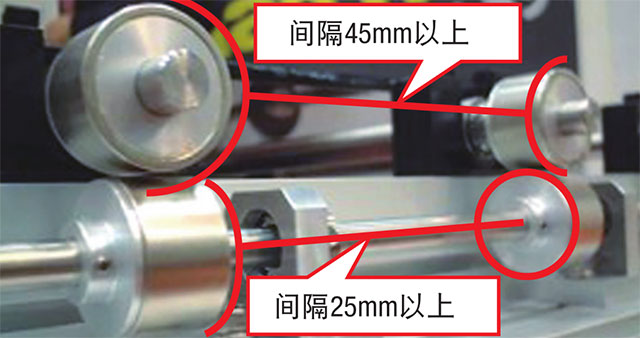

照片1: 同一轴端重叠使用时的间隔

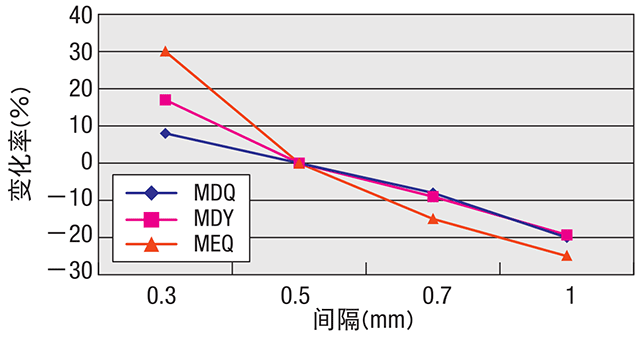

资料1:扭矩随距离变化的变化率(参考)

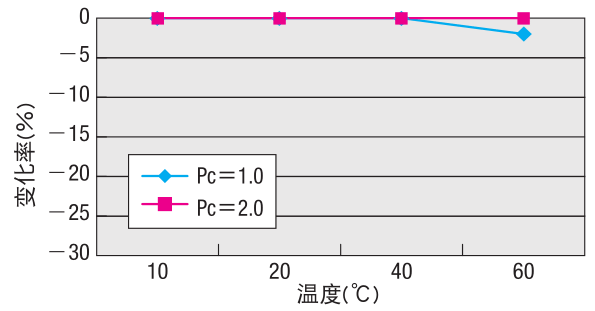

资料2:温度引起的磁束变化率(参考)

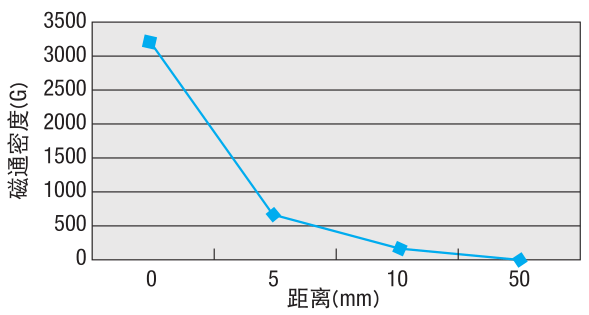

资料3:与非接触性磁力齿轮的不同距离对应的空间磁束密度(参考)

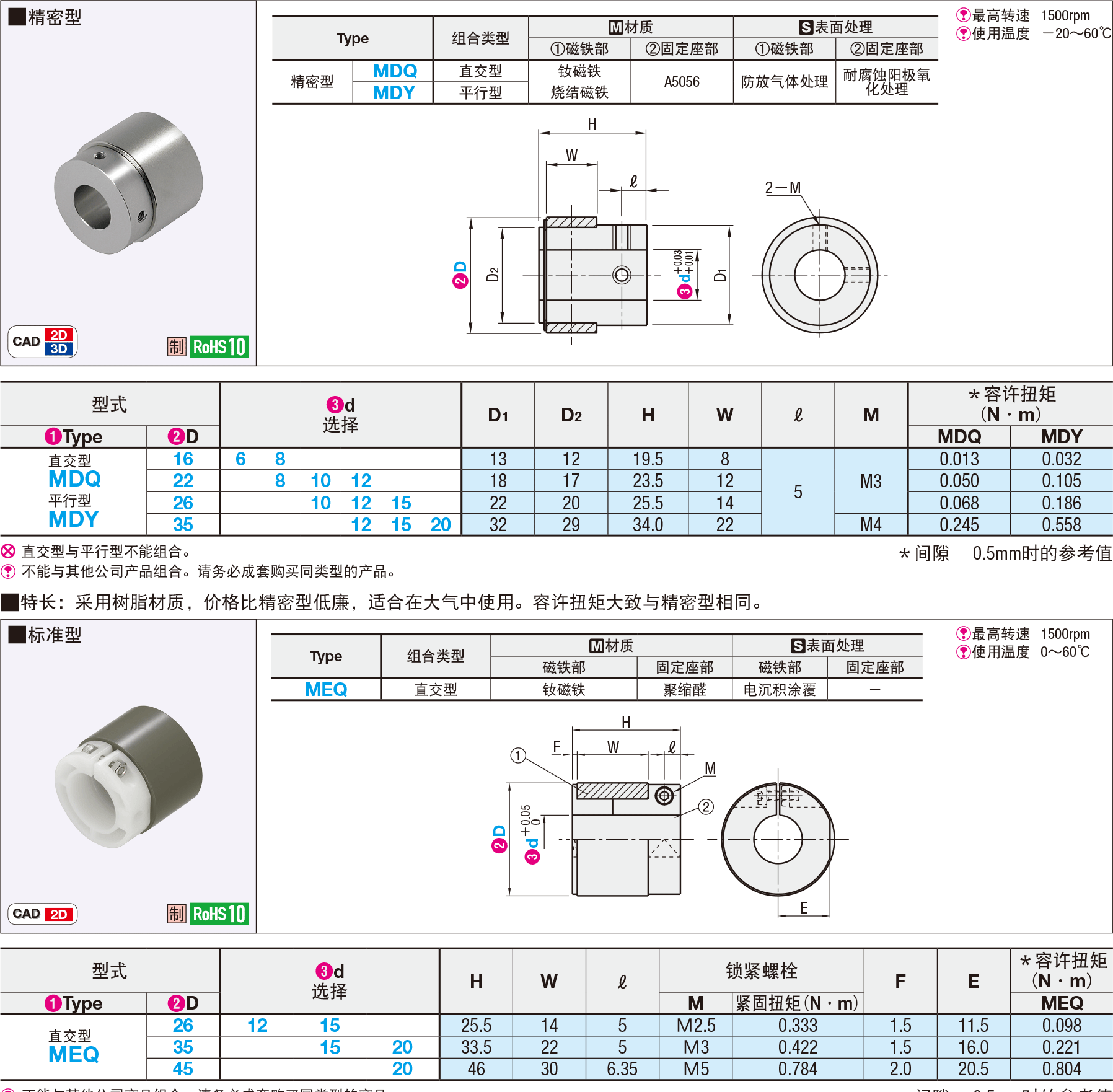

4 磁力轮产品规格书
