泵是用来输送介质流体的设备，由于有介质流体，以及旋转部件，必然涉及到介质流体的密封。

机械密封件是一种将流体封闭在容器内的装置，这类容器通常为泵、混合器等设备，具体应用场景为旋转轴穿过静止壳体的部位，少数情况下也会用于壳体绕轴旋转的工况。

在对离心泵进行密封时，核心难题在于既要让旋转轴能够伸入泵的“湿区”，又要避免大量带压流体发生泄漏。要解决这一难题，就需要在轴与泵壳之间设置密封装置，该装置需同时具备承受泵送工艺压力、抵御轴旋转产生摩擦力的能力。

传统密封方法：

在深入了解机械密封件的工作原理前，有必要先认识其他密封方式，其中一种至今仍被广泛应用的是盘根密封。
盘根密封是将一种编织成绳状的材料，紧密填充在轴的周围，以此来填塞轴与泵壳之间的间隙。

盘根密封目前仍在诸多场景中使用，但越来越多的用户开始转而采用机械密封件，原因如下：

1. 轴旋转产生的摩擦力会逐渐磨损盘根，进而导致泄漏量增大，必须定期对盘根进行调整或重新填充。
2. 轴的摩擦会产生大量热量，因此需要用大量水对盘根进行冲洗降温，水资源消耗量大。
3. 盘根需要紧紧压在轴上才能减少泄漏，这会增加泵驱动轴旋转的动力消耗，造成能源浪费。
4. 由于盘根需与轴持续接触，长期使用后会在轴上磨出沟槽，后续维修或更换的成本较高。

机械密封件的设计（可解决盘根密封的上述缺陷）：

1. 静密封件安装在泵壳上，一般会在静密封与与泵壳之间夹装O型圈或垫片来实现密封。
2. 动密封通常通过O型圈固定在轴上，虽然该部件随轴一同旋转，但从密封原理层面可将其视为静密封点。
3. 机械密封件的核心密封面，是静止部件与旋转部件的接触界面，这也是整个密封装置的关键所在。

动密封采用弹性安装并配备弹簧加载结构，其作用是抵消轴的微小挠度、轴承公差导致的轴位移，以及制造公差带来的垂直度偏差。

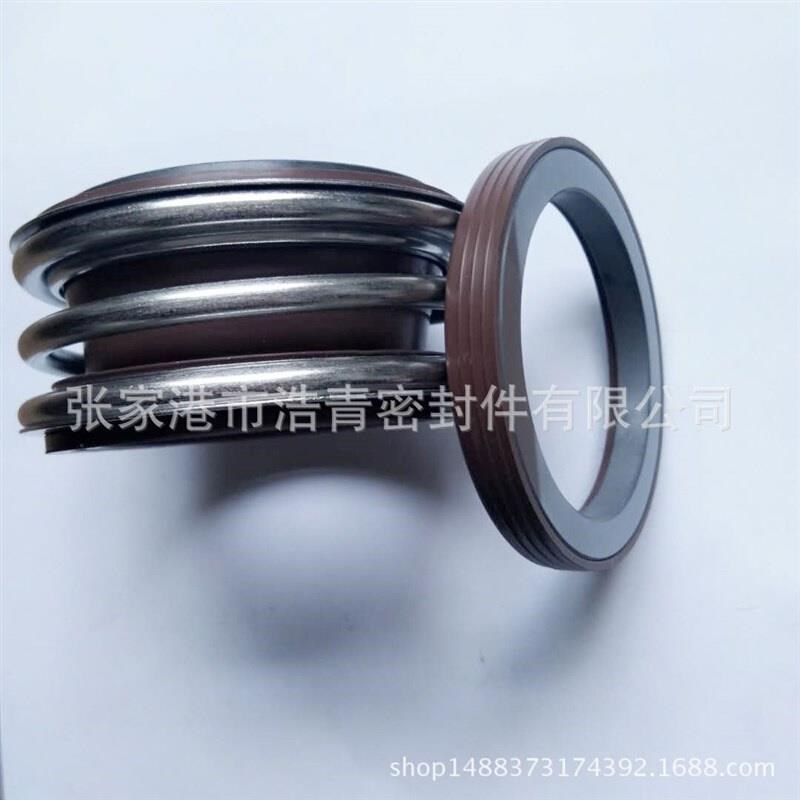

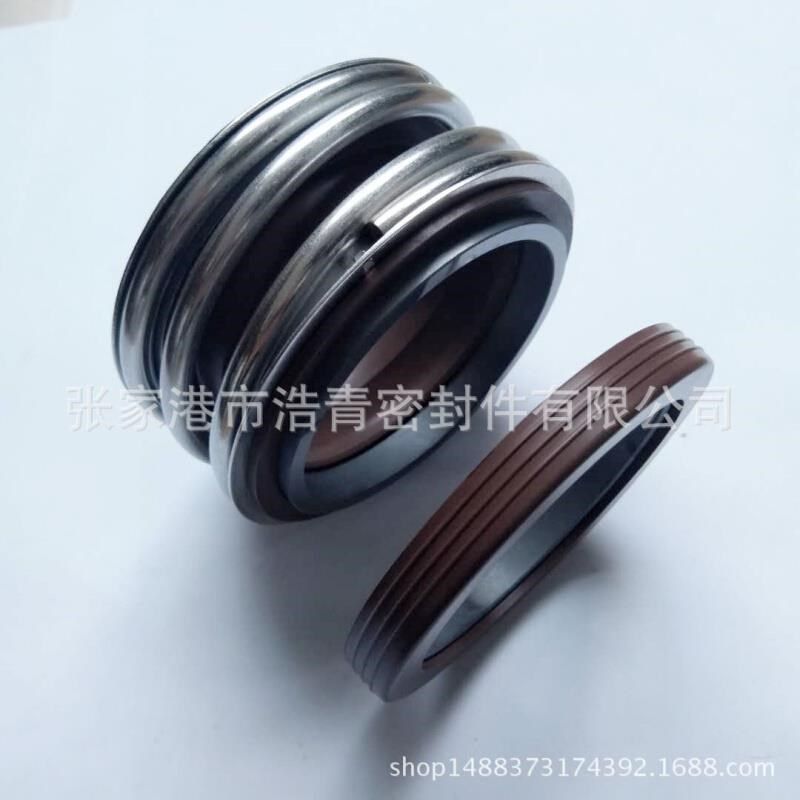

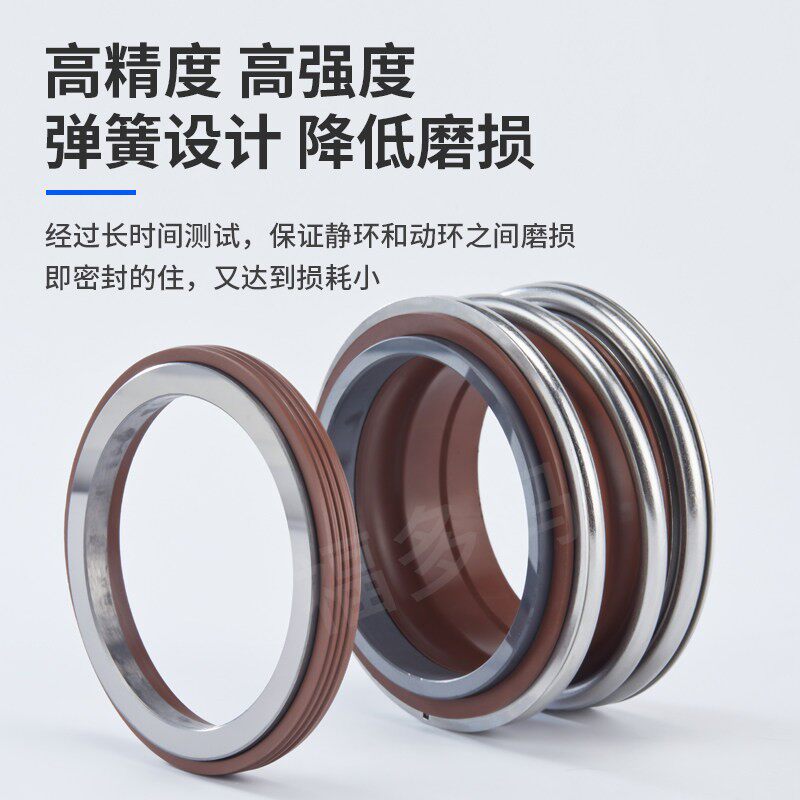

图1 机械密封实物图

泵介质流体的密封最常见的方式就是机械密封（Mechanical seal），机械密封是一种端面密封形式，一个旋转的动密封环依靠弹簧推理将其端面压到一个静密封环的端面上，两个密封的端面表面粗糙度很小，间隙很小，最终依靠两个贴合在一起的端面实现密封。

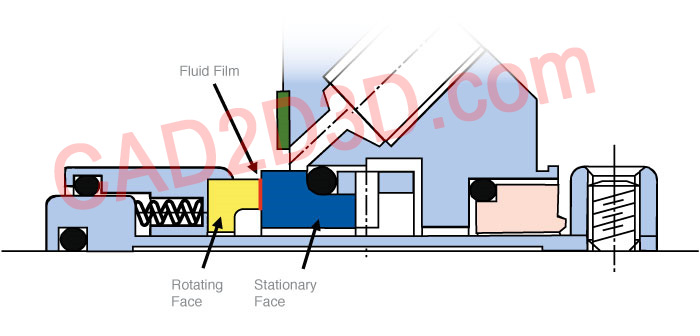

图2 泵机械密封示意图

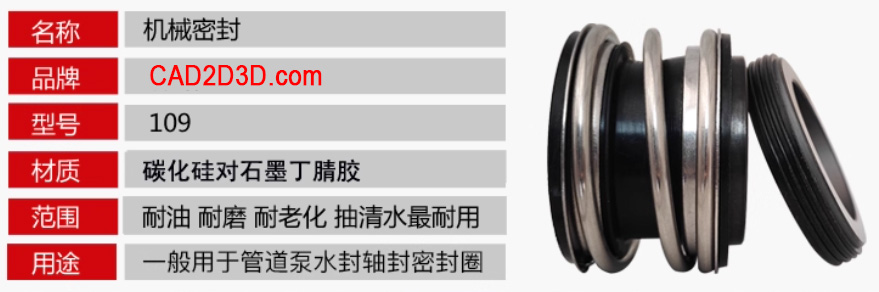

图3 机械密封组成和内部构造

流体膜的作用：

如果密封端面在无润滑状态下直接相对旋转，会因摩擦生热快速磨损失效，因此必须在旋转与静止密封面之间设置润滑结构，也就是流体膜。

在多数机械密封件中，密封端面的润滑依靠端面间的一层薄液膜实现，这层液膜的来源有两种：一是泵送的工艺流体本身，二是外部供给的专用润滑流体。

这一设计存在一个核心矛盾：既要保证有足够的润滑剂进入密封端面间隙，又要避免工艺流体发生过量泄漏，同时还要防止杂质进入端面造成密封件损坏。

为解决该矛盾，密封件会精准控制端面间隙——间隙需足够大以允许少量洁净润滑液进入，同时又要足够小以阻挡杂质侵入。

常规密封件的端面间隙仅为1微米，是人类头发丝直径的1/75。极小的间隙不仅能隔绝杂质，还能将泄漏量控制在极低水平，其泄漏量通常以蒸汽形式呈现，常规工况下每日泄漏量仅约半茶匙。

这一微米级间隙的维持，是弹簧和液压力将密封端面压紧，与端面间流体膜产生的分离力相互平衡的结果：

• 若缺少流体膜的分离力，两个密封端面会完全贴合，即出现“干运转”，会导致密封件迅速失效；
• 若缺少弹簧力和工艺流体压力的压紧力，密封端面会过度分离，造成流体大量泄漏。

机械密封件的工程研发核心，就是通过保障润滑流体的品质、匹配适配泵送工艺的密封端面材质，来延长主密封面的使用寿命。

关于泄漏的说明：

我们通常所说的密封件泄漏，指的是可见的流体泄漏。如前文所述，密封端面间存在一层薄流体膜，这就决定了机械密封件无法实现绝对无泄漏。但与盘根密封不同的是，机械密封件的泄漏量极低，低至肉眼无法察觉。

有相关案例研究显示，将密封方式从盘根升级为机械密封后，设备的耗水量和运行成本均显著降低。

总结：为何选择机械密封件

1. 无可见泄漏：密封端面的流体膜接触到大气侧时会形成蒸汽泄漏，在常规工况压力和温度下，若将这些蒸汽收集冷凝，每日量仅约半茶匙，无肉眼可见的液态泄漏。
2. 保护泵轴：现代卡装式密封件的设计不会对泵轴或轴套造成损伤，避免了轴体磨损沟槽的维修成本。
3. 降低维护频次：密封件内置弹簧可实现端面磨损后的自动调节，日常维护工作量大幅减少。
4. 节约能耗：密封端面的接触压力较小，相比盘根密封，驱动轴旋转的动力消耗更低。
5. 减少轴承污染：正常运行时，润滑剂不会因密封泄漏而被污染或流失，保障了轴承的使用寿命。
6. 减轻设备腐蚀：流体被稳定封闭在泵内，可降低工艺介质对厂区设备的腐蚀程度。
7. 可实现真空密封：盘根密封在真空工况下易出现空气倒灌问题，而机械密封件可有效解决这一难题。
8. 降低物料损耗与清理成本：减少工艺物料的浪费，即便介质为水，长期下来也能节省可观成本；同时泄漏量极低，无需频繁清理设备周边区域。
