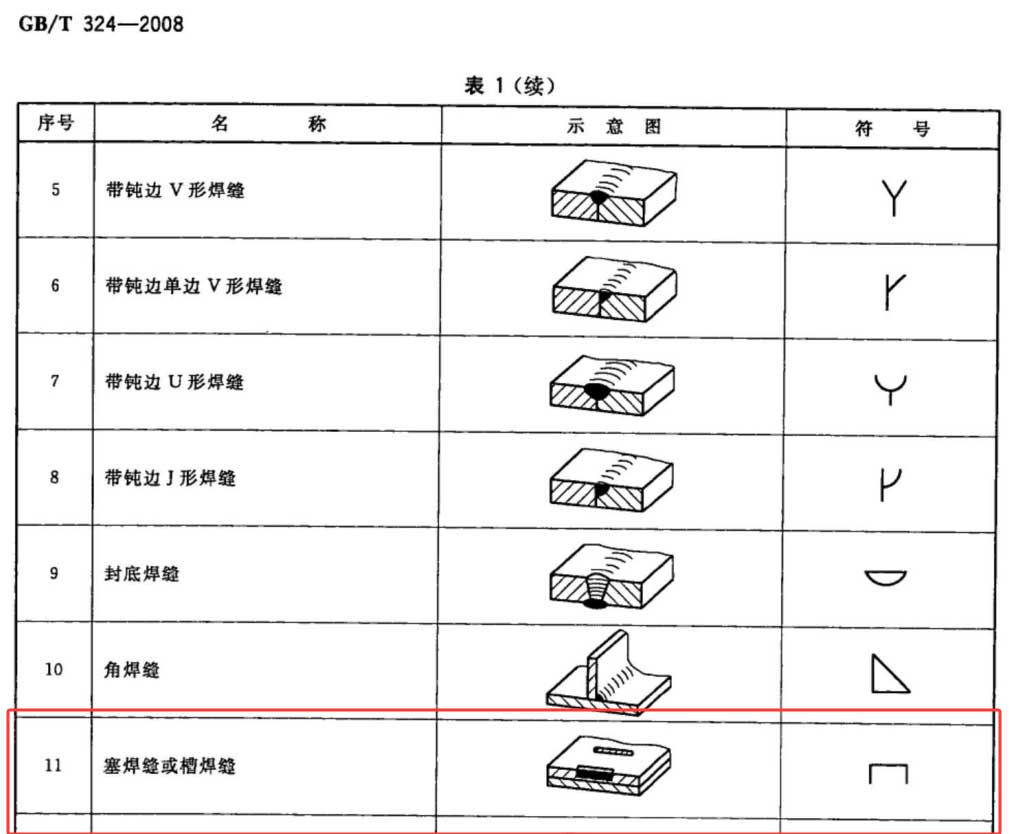

刚在看 GB/T 324 焊缝符号表示法，里面提到塞焊缝或槽焊缝，虽然有示意图，但我看了半天也没看明白，很多标准默认你是有一定理论和实践基础的人，对小白很不友好。

塞焊缝、槽焊缝是什么样子的？塞焊缝、槽焊缝示意图、符号、3D示意图和实物图展示

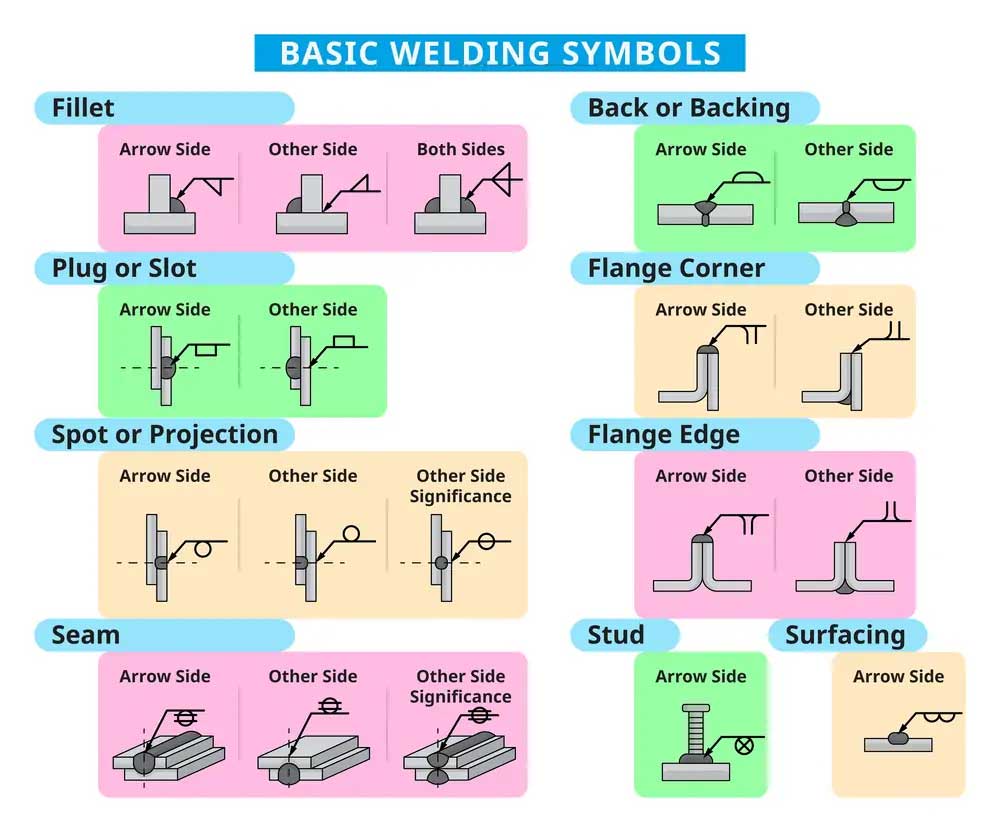

图 1 塞焊缝、槽焊缝 焊接符号

随后我了一下英文资料，原来塞焊缝的英文原意是 Plug Weld，而槽焊缝的英文原文是 Slot Weld，Plug 是插头、插座、塞子的意思，直接讲 Plug Weld 翻译为 塞焊缝有点太简化了，Plug Weld 本意是插在孔里焊接。

塞焊缝、槽焊缝是什么样子的？塞焊缝、槽焊缝示意图、符号、3D示意图和实物图展示

图 2 塞焊缝、槽焊缝 焊接符号

标准里提供的塞焊缝、槽焊缝的2D示意图太简化了，很多人看不懂，我找了一张塞焊缝、槽焊缝3D示意图，一看就懂。

塞焊缝、槽焊缝是什么样子的？塞焊缝、槽焊缝示意图、符号、3D示意图和实物图展示

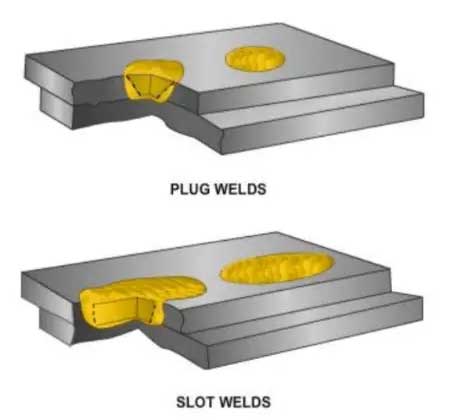

图 3 塞焊缝、槽焊缝 3D 示意图

读万卷书不如行万里路，看示意图还是不过瘾，直接上塞焊缝、槽焊缝的实物图，是不是茅塞顿开。

塞焊缝、槽焊缝是什么样子的？塞焊缝、槽焊缝示意图、符号、3D示意图和实物图展示

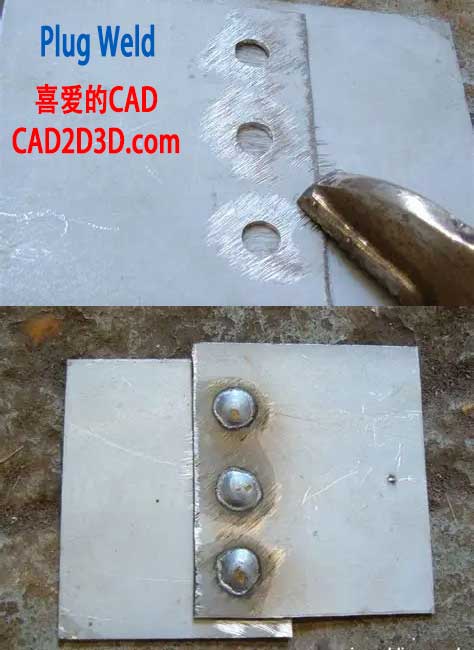

图 4 塞焊缝、槽焊缝 实物图

塞焊缝、槽焊缝是什么样子的？塞焊缝、槽焊缝示意图、符号、3D示意图和实物图展示

图 5 塞焊缝实物图
