虽然初中就学过三相异步电动机原理，但到如今对此我也是一知半解，当时都是死记硬背，根本没有深究其中的原理。

刚在低温潜液电机，里面提到：“铜绕组采用环氧树脂绝缘漆进行保护，并进行低温处理，确保电机绝缘性”，之前我就对绕组上的铜线之间是否导电有疑问，没想到是通过在铜导线上面涂绝缘漆实现绝缘的。电机绕组用的导线不是裸铜，而是电磁线（也叫漆包线），铜芯外层会涂覆一层或多层绝缘漆（比如聚酯漆、聚酰亚胺漆）。这层绝缘漆的绝缘强度很高，能承受电机运行时的额定电压，避免相邻导线之间短路导电。对于高压电机，导线还会额外包裹绝缘纸、云母带等材料，进一步提升绝缘性能。

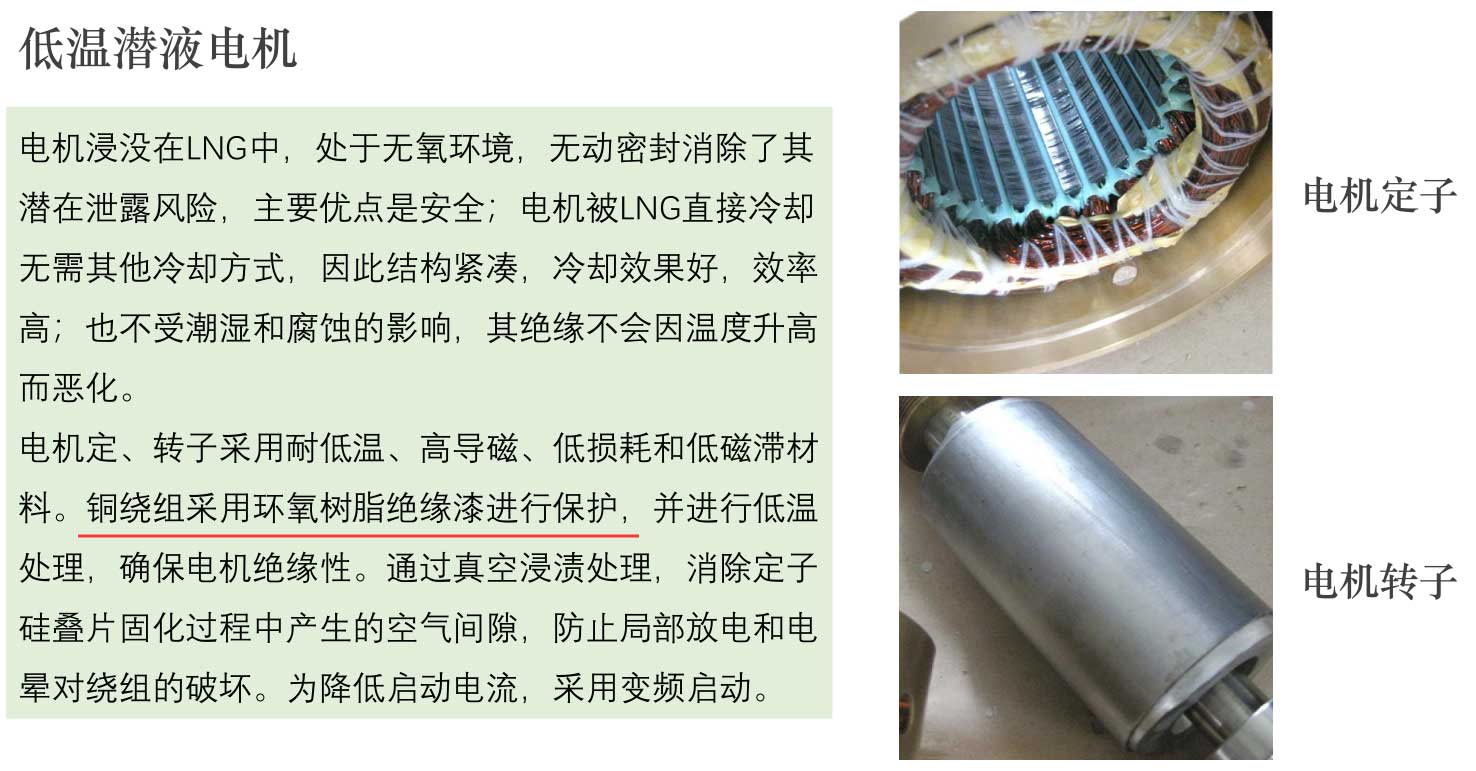

图1 电机定子和转子绝缘漆

电机定子和转子上的铜导线看起来和普通的铜线没有区别，但表面涂了绝缘漆，导线之间并不导电，你见到的不一定是真的。另外，铜导线绕组会嵌入铁芯的线槽里，线槽内壁会先垫一层槽绝缘纸，防止导线和铁芯（金属导体）接触导电，绕组的端部（伸出铁芯的部分）也会用绝缘套管、绑扎带等进行固定和绝缘，避免运行中因振动磨损绝缘层。

图 2 电机转子实物图

从7岁到23岁，学了16年的课本知识，我以为我考了100分，其实我只懂点皮毛，学而不思则罔。
