气体/液压旋转接头内部结构原理、参数、选型、应用场景、使用方法、注意事项

一、 旋转接头含义

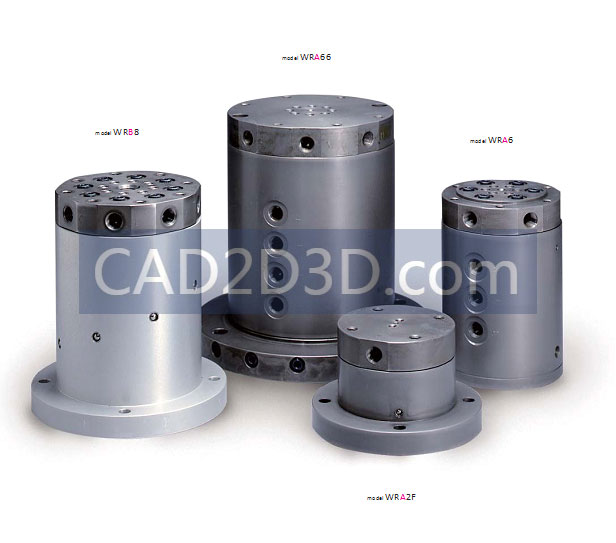

旋转接头有效地解决了油压软管和固定配管向加工中心旋转工作台供油、供气难的问题。旋转接头的接口有2,4,6,8,12,16口。

液压油、压缩空气旋转接头,也叫油气旋转分配器。油气旋转装置一般用在旋转工作台上,提供旋转工作台油、气、冷却水等。

液压旋转接头适用于低速高压旋转或回转的工况下使用的密封装置,一般服务于加工中心旋转工作台、液压胶管铰接部位、液压工作站、卷取机/开卷机、大包回转工作台、液压机械及多通路高压控制器之类设备。

气动旋转接头是将气体介质从静态系统输入到动态旋转系统的过渡连接密封装置,适用于气动控制方面设计的系列产品,它具有体积小,重量轻,磨擦扭距小等优点,接头形式一般分为2-8个独立通道。

气体/液压旋转接头内部结构原理、参数、选型、应用场景、使用方法、注意事项

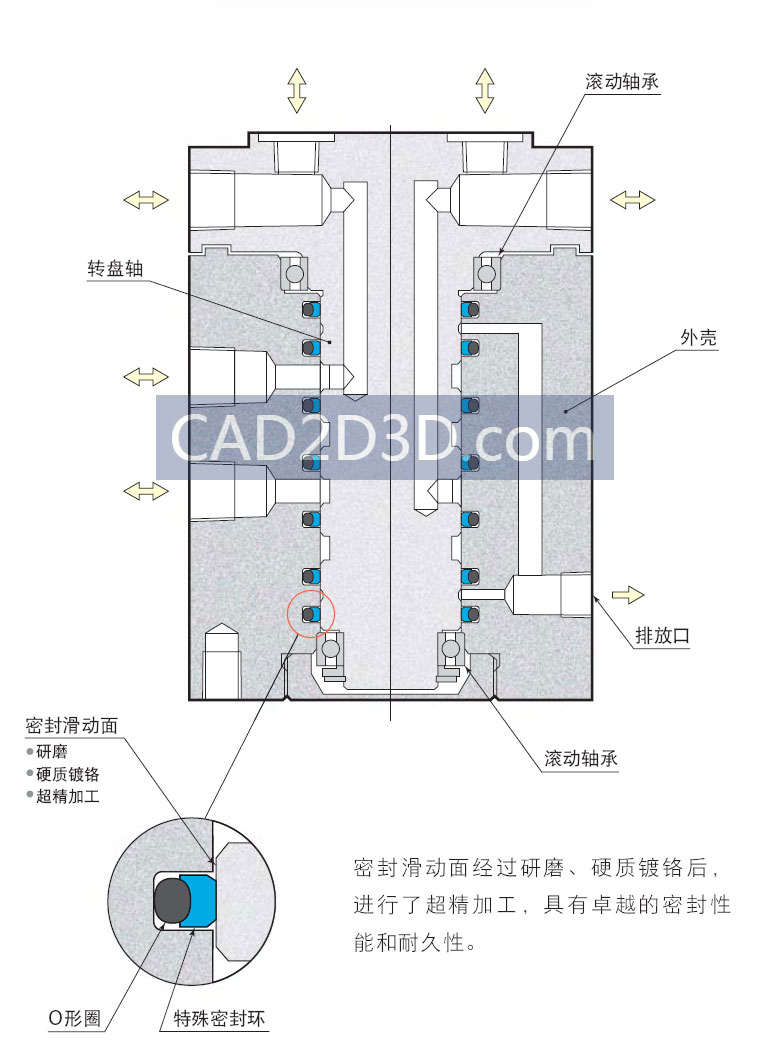

二、旋转接头内部结构原理

气体/液压旋转接头内部结构原理、参数、选型、应用场景、使用方法、注意事项

三、旋转接头规格型号

型号 WRA2 WRA4 WRA6 WRA8
回路数 2回路 4回路 6回路 8回路
使用流体 普通矿物油基液压油 (相当于ISO-VG32) 或空气
最高使用压力 MPa 25
允许转数 因流体压力而异。
使用环境温度 °C 0~70
配管接口尺寸 Rc1/4 (主体上部孔螺纹为Rc1/8)
质 量 kg 3.0 5.0 8.9 12.9

四、旋转扭矩及允许转数

气体/液压旋转接头内部结构原理、参数、选型、应用场景、使用方法、注意事项

五、使用注意事项

1. 使用流体为普通矿物油基液压油或空气。使用其它流体时,请向本公司咨询。使用空气时,请在管路上安装油雾器。

2. 使用普通矿物油基液压油时,会向邻近回路产生油膜泄漏。同时使用液压油和空气时,请根据需要在液压油回路和空气回路之间设置排放回路。(如果空气回路允许油膜泄漏,则无需设置排放回路。)

3. 密封垫的滑动阻力会产生热量,因此请避免连续运转。

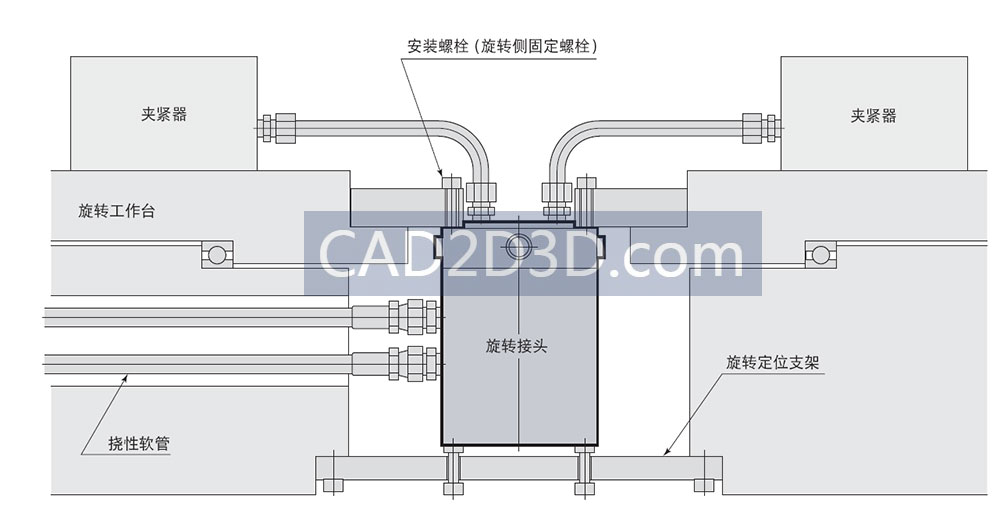

4. 安装时请固定旋转侧,并限制停止侧的旋转方向,以免承受偏心负载。(参照下图)

5. 配管时请勿使用钢管,请使用挠性软管。

6. 排放口请勿用堵头等塞住。排放回路请进行独立配管,使油直接返回油箱

气体/液压旋转接头内部结构原理、参数、选型、应用场景、使用方法、注意事项

供应商:

1. 帕斯卡(Pascal):https://www.pascaleng.co.jp

2. 德威迩:http://www.sddeweier.com
