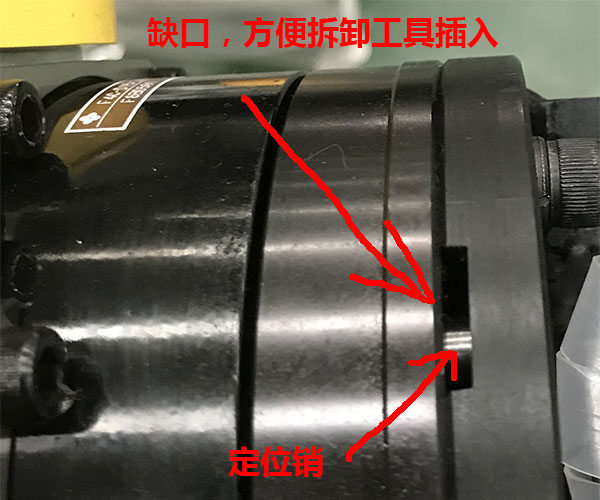

两个工件用销孔定位，为了拆卸方便，在其中一个工件上设置拆卸槽，方便工具插入两个工件的贴合面。

细节设计：销定位拆卸槽

销孔一般设计成通孔，采用紧定螺钉锁住定位销，工件拆卸的时候，先将定位销顶出，特殊情况下，销孔可能做成盲孔，销不能事先取出，只能采用上图所示的方法。

定位销定位孔设计准则及优化方法： https://www.cad2d3d.com/post-828.html
