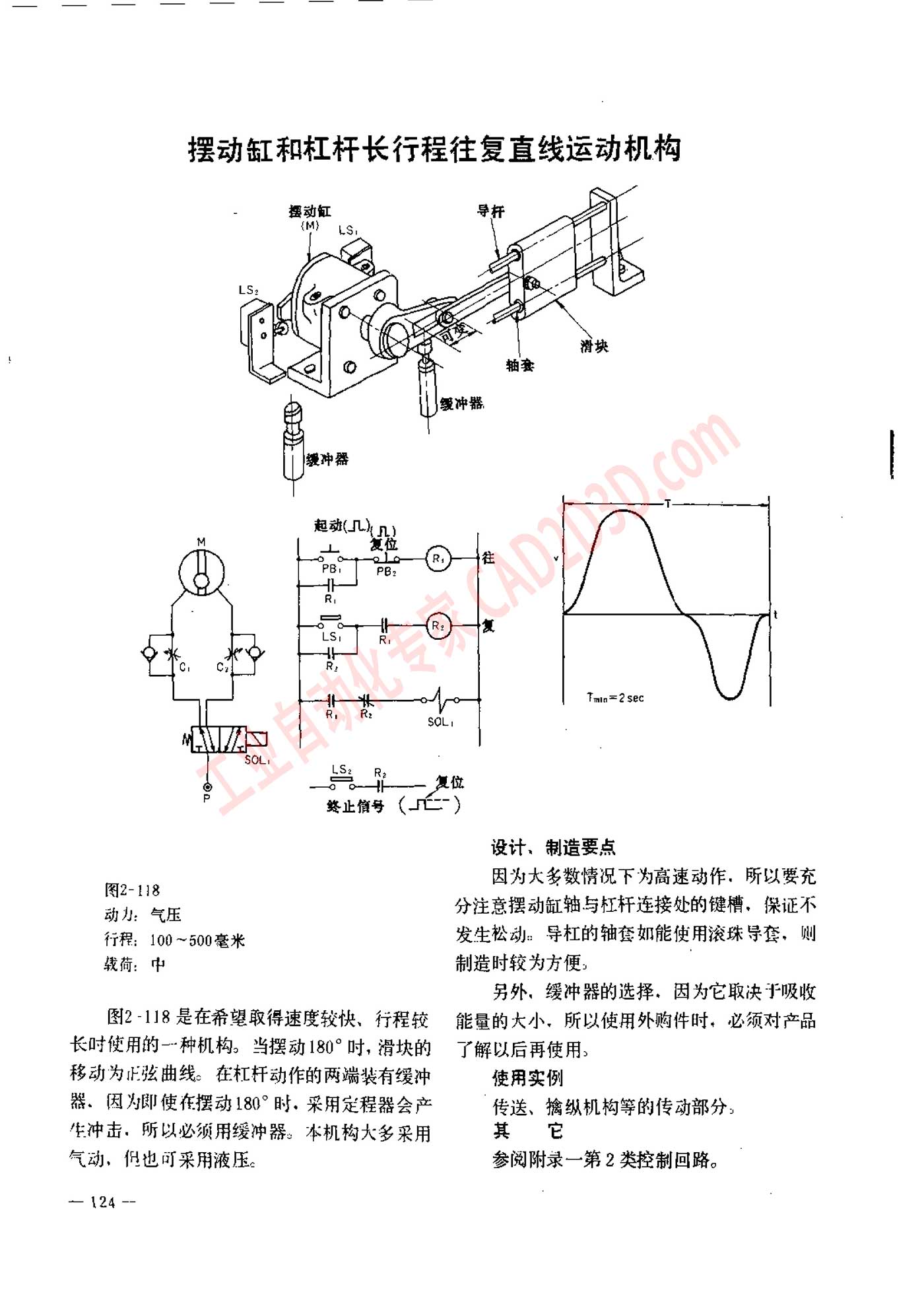

摆动缸和杠杆长行程往复直线运动机构
摆动 缸 和 杠杆 长 行程 往复 直线 运动 机 构
图 2-118
动力 气压
行程 ，100 ~500 毫 米
&g b
图 2 -118 是 在 希望 取得 速度 较 快 、 行 程 较
长 时 使 用 的 一 种 机 构 。 当 摆动 180" 叶 , 滑 块 的
移动 为 止 嘴 曲线 。 在 杠杆 动作 的 两 端 装 有 缓冲
器 、 央 为 即使 在 摆动 180" 时 , 采用 定 程 器 会 产
生 冲 击 ， 所 以 必须 用 缓冲 器 。 本 机 构 大 多 采用
气动 ， 侃 也 可 采用 液压 。
— 124 一
始 止 信号 《-TC )》
Tm=2sec
设计 、 制 造 要 点
因为 大 多 数 情 况 干 为 高 速 动 作 ， 所 以 要 充
分 注意 摆动 缸 轴 与 杠杆 连接 处 的 键 槽 ， 保 证 不
发 生 松 动 。 导 杠 的 轴 套 如 能 使 用 滚 练 导 套 ， 则
制造 时 较为 方便 ，
另外 ， 缓 冲 器 的 选择 ， 因 为 它 取决 于 吸收
能 量 的 大 小 ， 所 以 使 用 外 购 件 时 ， 必 须 对 产品
了 解 以 后 再 使 用 ，
使 用 实例
和 的 纵 机 构 等 的 传动 部 分 ，
它
参阅 附录 一 第 2 类 控制 回路 。
