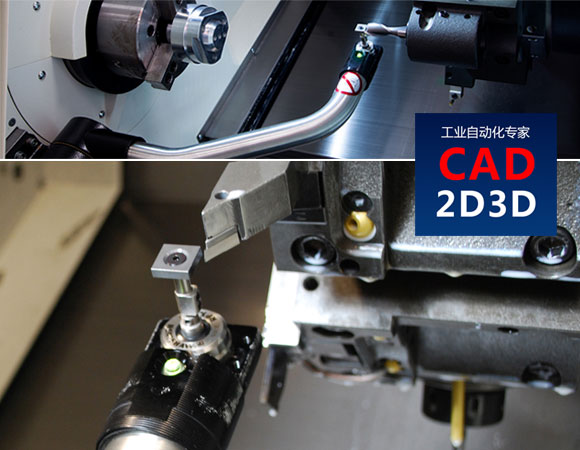

车床(含车铣复合机床)对刀仪需要辅助使用对刀臂实现自动对刀,对刀臂一般是摇摆式的,需要对刀的时候,对刀臂自动旋转到对刀位置,对刀完成后,对刀臂收回。

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

对刀仪的作用主要是用来确定刀具的位置,比如人工更换刀具后,新刀具位置可能有偏差,因此需要使用对刀仪来确定新刀具的位置,计算出新刀具和基准刀具的位置偏差值,加工程序自动刀补,节省了人工对刀和停机尺寸检测的时间。

自动化机加工生产线,使用电动对刀臂。高重复性驱动,可实现序中对刀和刀具破损检测,无需操作员干预。

一套自动对刀仪组件一般包括对刀臂、测头、基座、电气接口。

下面是雷尼绍雷尼绍HPMA对刀臂和RP3对刀仪的安装和使用说明,点击页面底部的 下载链接 可直接下载完整版PDF。

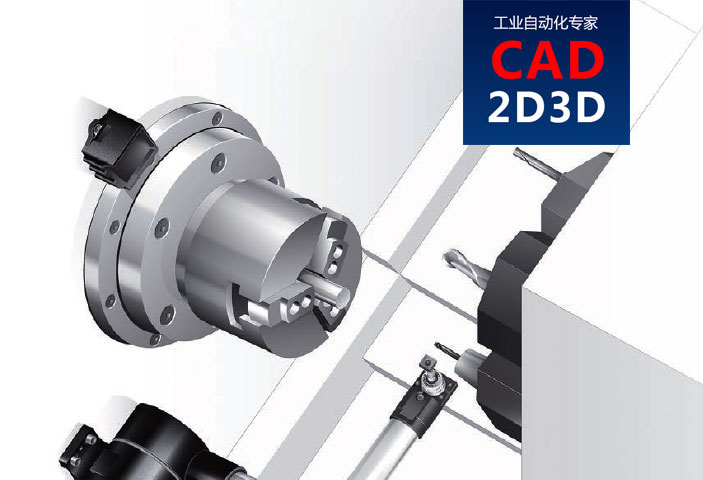

1. 车床(车铣复合)对刀仪使用示意

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

2. 对刀仪系统组件

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

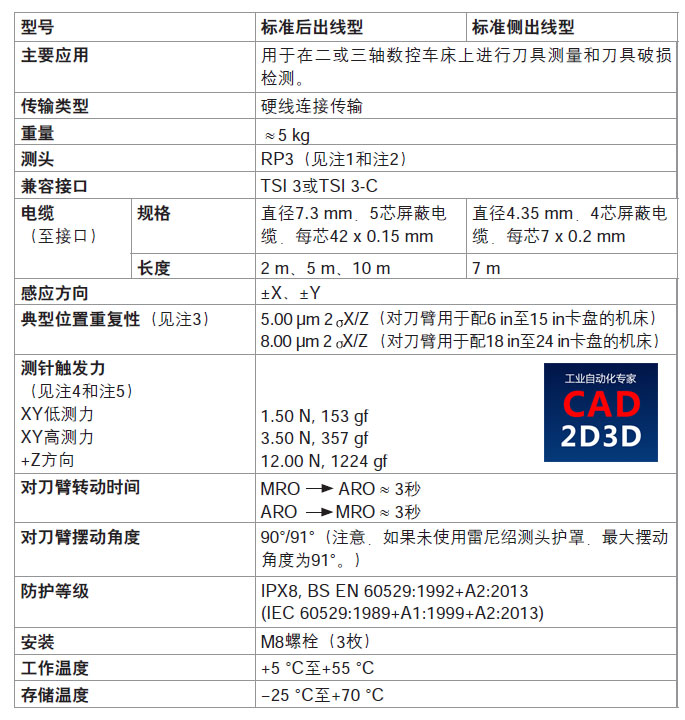

3. 对刀仪规格参数

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

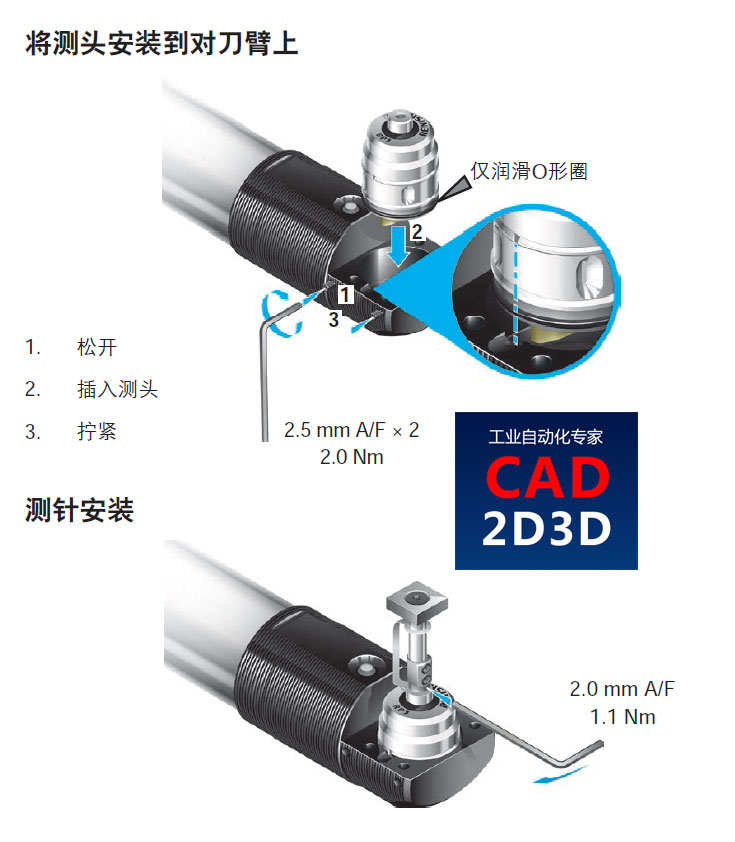

4. 对刀仪安装

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

5.设定刀具

设定刀具是指设定刀具的长度或直径。

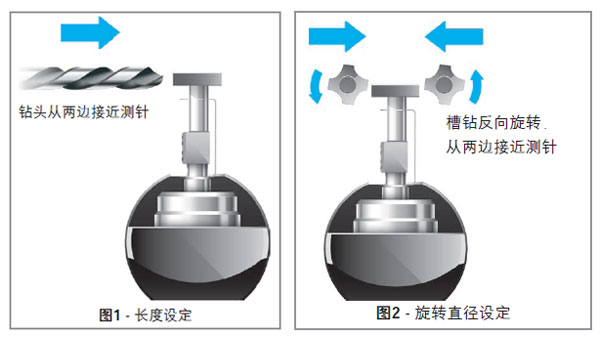

设定刀具的长度可以采用静态或旋转两种方法。

静态长度设定适用于刀沿位于主轴中心线上的刀具(例如:钻头),刀具不旋转,直接移动刀尖,与测针接触即可。

旋转长度设定)适用于刀沿处于外围的刀具(例如:槽钻),刀具需要在旋转的状态下移动刀尖,与测针接触即可

旋转直径设定(针对动力刀具)适合用于插补特征的刀具(例如:槽钻),这些刀具必须预先设定直径。它涉及移动刀具的侧边,以接触测尖;与旋转刀长设定一样,刀具旋转的方向须与用于切削的方向相反(以保护测尖)。

车削机床用高精度对刀臂和对刀仪,雷尼绍HPMA安装和使用指南免费下载

6. 对刀破损检测

刀具破损检测功能能够检查刀具的长度,以确定刀具在最后一次设定后,是否有任何破损或裂纹。

刀具破损检测测量刀具的长度,以识别刀具失效。

刀具破损检测确保了破损的刀具不会继续使用,是自动加工过程中关键的一环。

对刀仪能够在加工循环中执行序中检测。通过在使用之前和之后测定刀具长度,可确保任何破损的刀具不会在后面的加工操作中继续使用,这有助于在后续操作中减少废品产生、机床损坏和刀具破损的几率(例如:攻丝)。

刀具破损检测软件记录每把刀具的最新长度,并与刀具破损检测中获得的长度数据进行比较。如果有明显差异,会通知操作员更换已损坏的刀具。
