长条孔泛滥,机械工程师无奈的选择,说到底还是被坑怕了

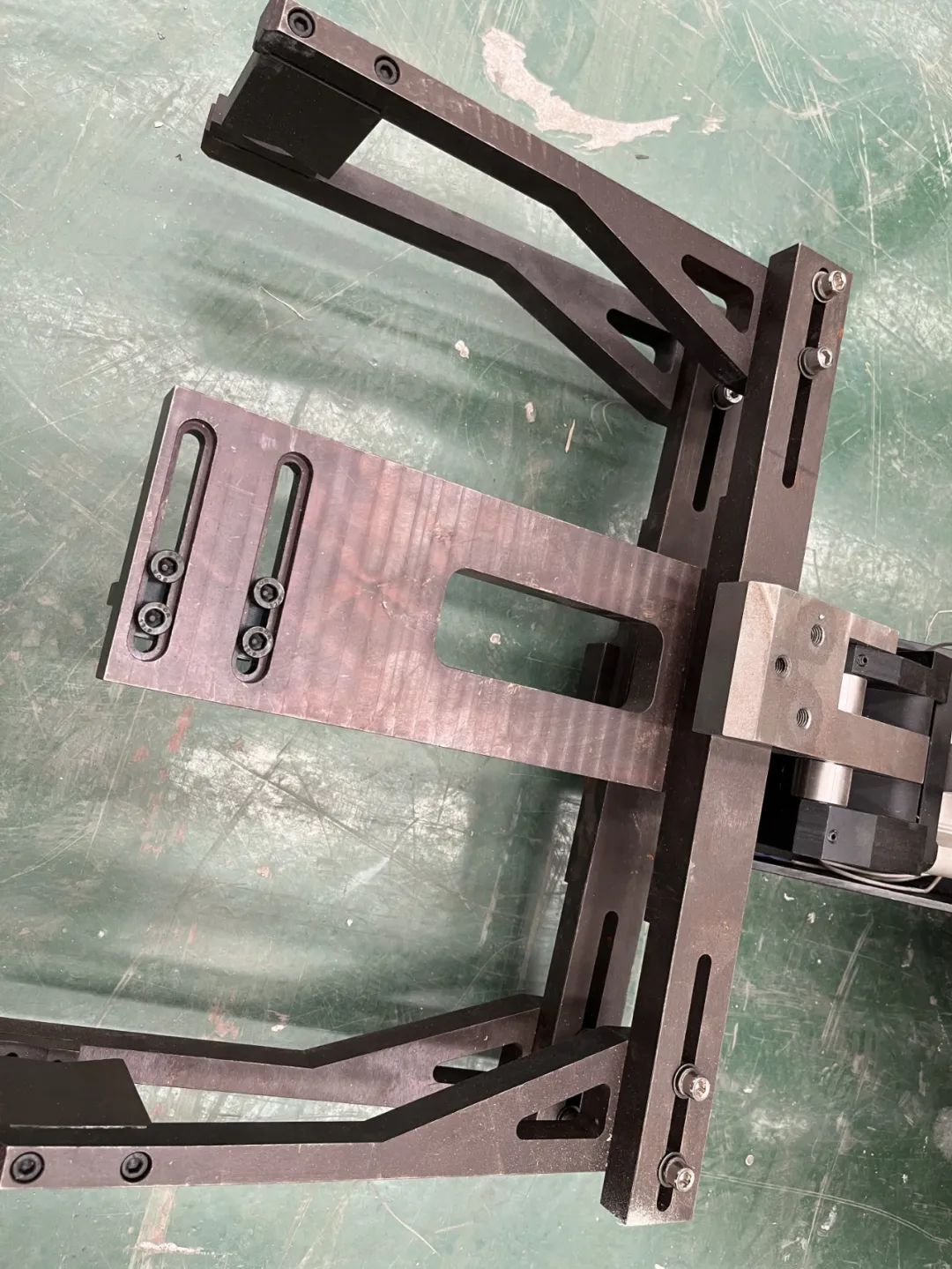

国内机械工程师都喜欢用长条孔,在非标自动化行业,长条孔随处可见,虽然我也经常用,但我对长条孔却很有意见。

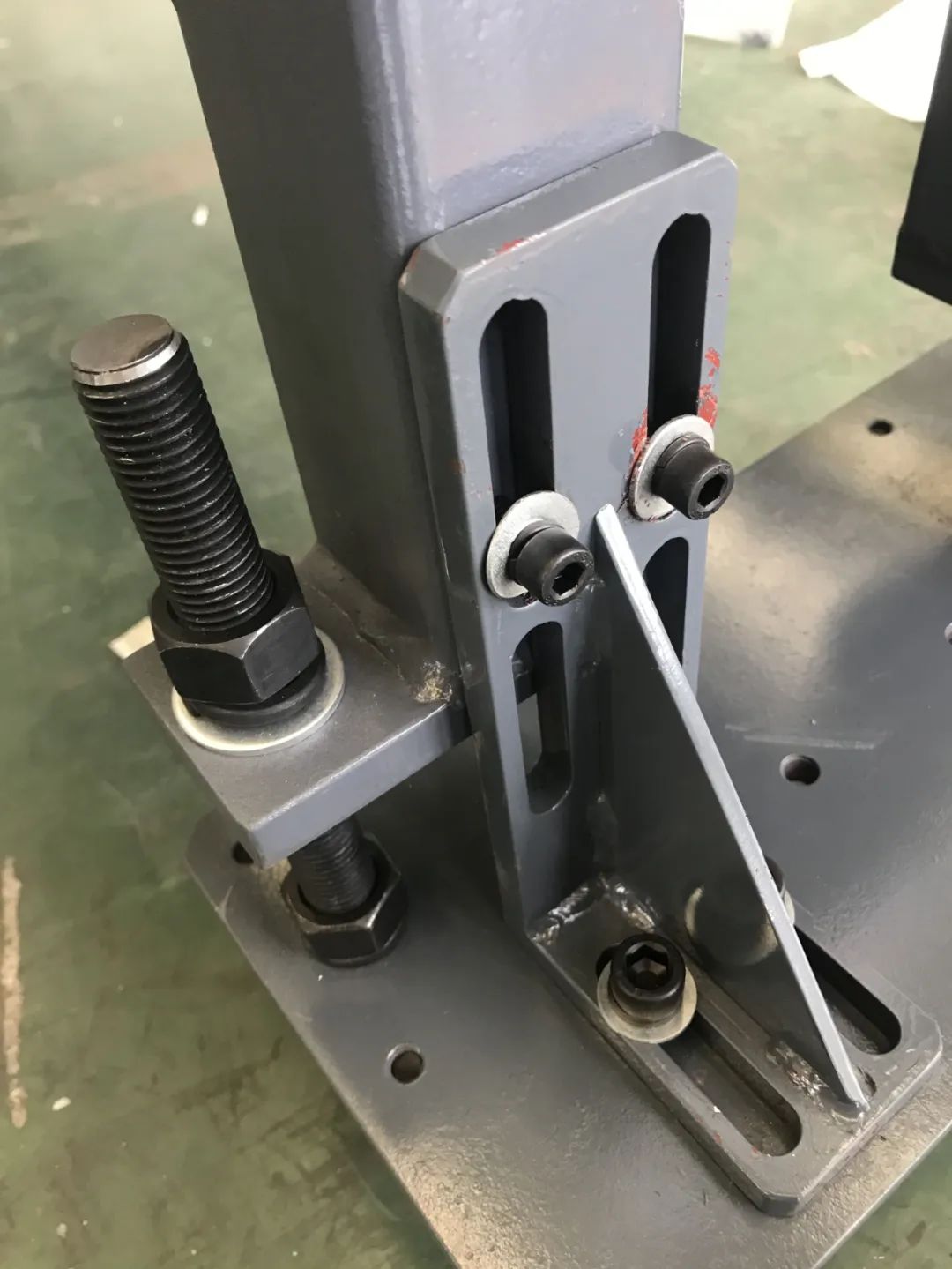

刚在车间转了一圈,又发现了一些长条孔,然后配上C级平垫圈和弹垫,螺钉还没拧紧,C级平垫圈都变形了。

长条孔泛滥,机械工程师无奈的选择,说到底还是被坑怕了

长条孔泛滥,机械工程师无奈的选择,说到底还是被坑怕了

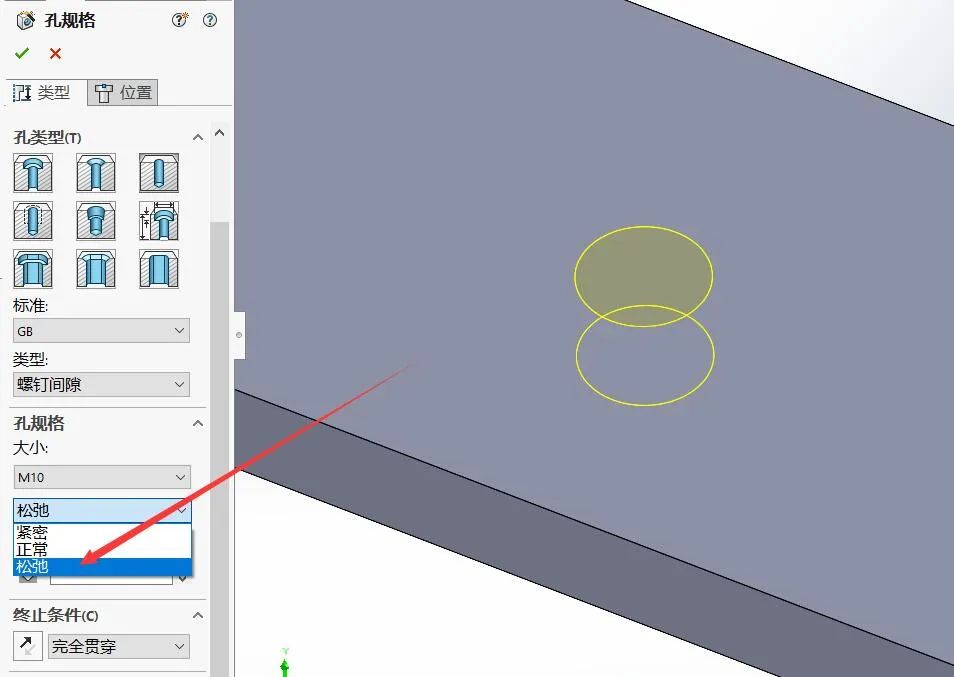

除了长条孔,我还经常使用松弛孔,在SolidWorks软件中插入螺钉孔时可以选择紧密、标准和松弛,我一般都选用松弛,甚至我还会选大一级的螺钉规格,比如M10螺钉,打孔的时候我会选M12的螺钉间隙孔。

长条孔泛滥,机械工程师无奈的选择,说到底还是被坑怕了

为什么我要用长条孔和松弛孔?因为我被坑过。一开始做设计的时候,我都是正常打孔,但是供应商或车间师傅做出来的孔都有很大偏差,孔都对不上,有些爱打小报告的人就会向上反映,说是设计问题造成的返工,质检、工艺和生产人员把问题撇的干干净净,最后都是设计人就是背锅。吃一堑长一智,后来我不再相信供应商和车间工人的制造水平,我就用长条孔或者大一号的孔,偏差几毫米都能用,但是这样真的好吗?

长条孔虽然可以调节,但也带来了风险,不光平垫圈容易变形,另外长条孔采用螺钉紧固的效果也大打折扣,容易沿着长条孔方向滑动。

长条孔常见于非标设备,主要是考虑到供应商制造水平以及未来实施的各种不确定因素,虽然长条孔有其优点,但最好还是尽量避免使用长条孔,设计过程中尽量减少不确定因素,然后选用优质供应商,强化质检力度,让设计、质检和生产人员实现目标一致,向着提高设备可靠性和稳定性的方向而努力。
