目录：3D模型作者：CAD画家日期：2023/08/24

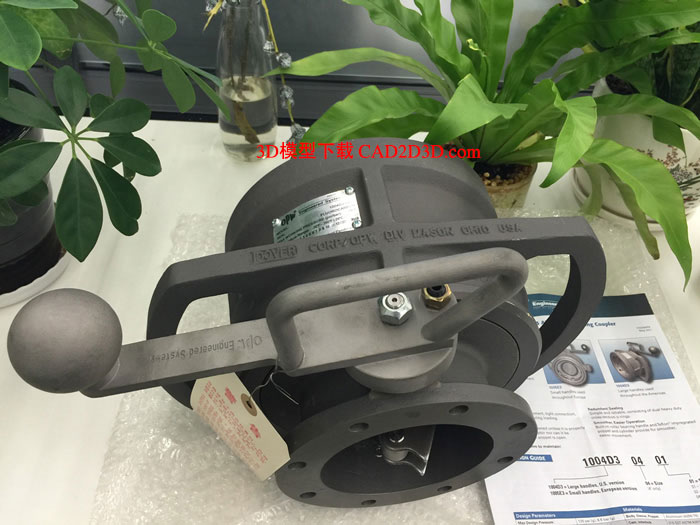

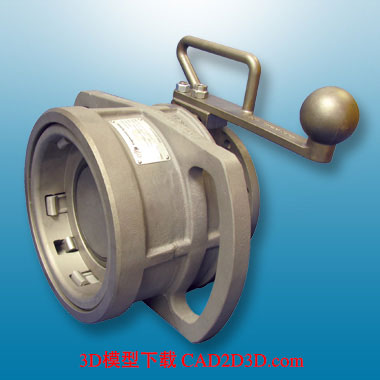

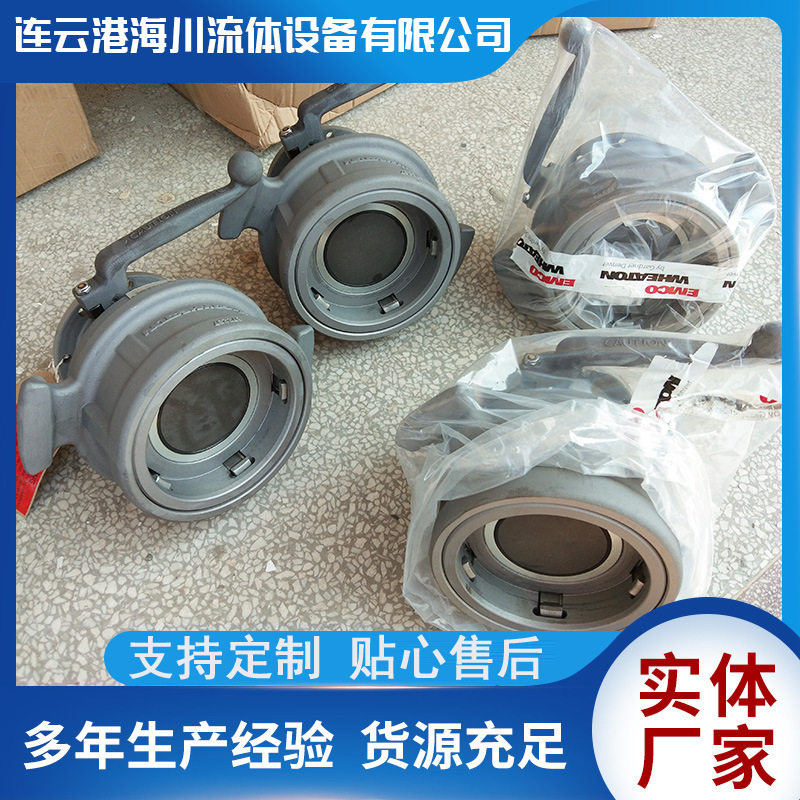

API干式阀适配API-RP1004标准里的公头（Standard tank vehicle adapter for bottom loading and unloading），只有4寸这一种规格，是一种底部灌装快换接头。

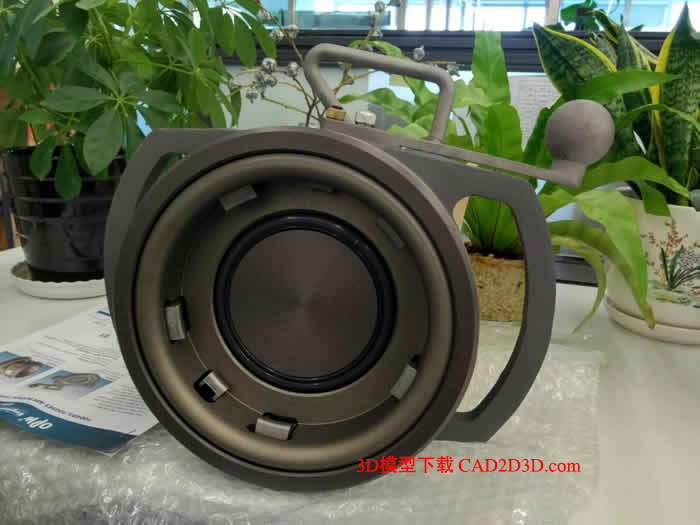

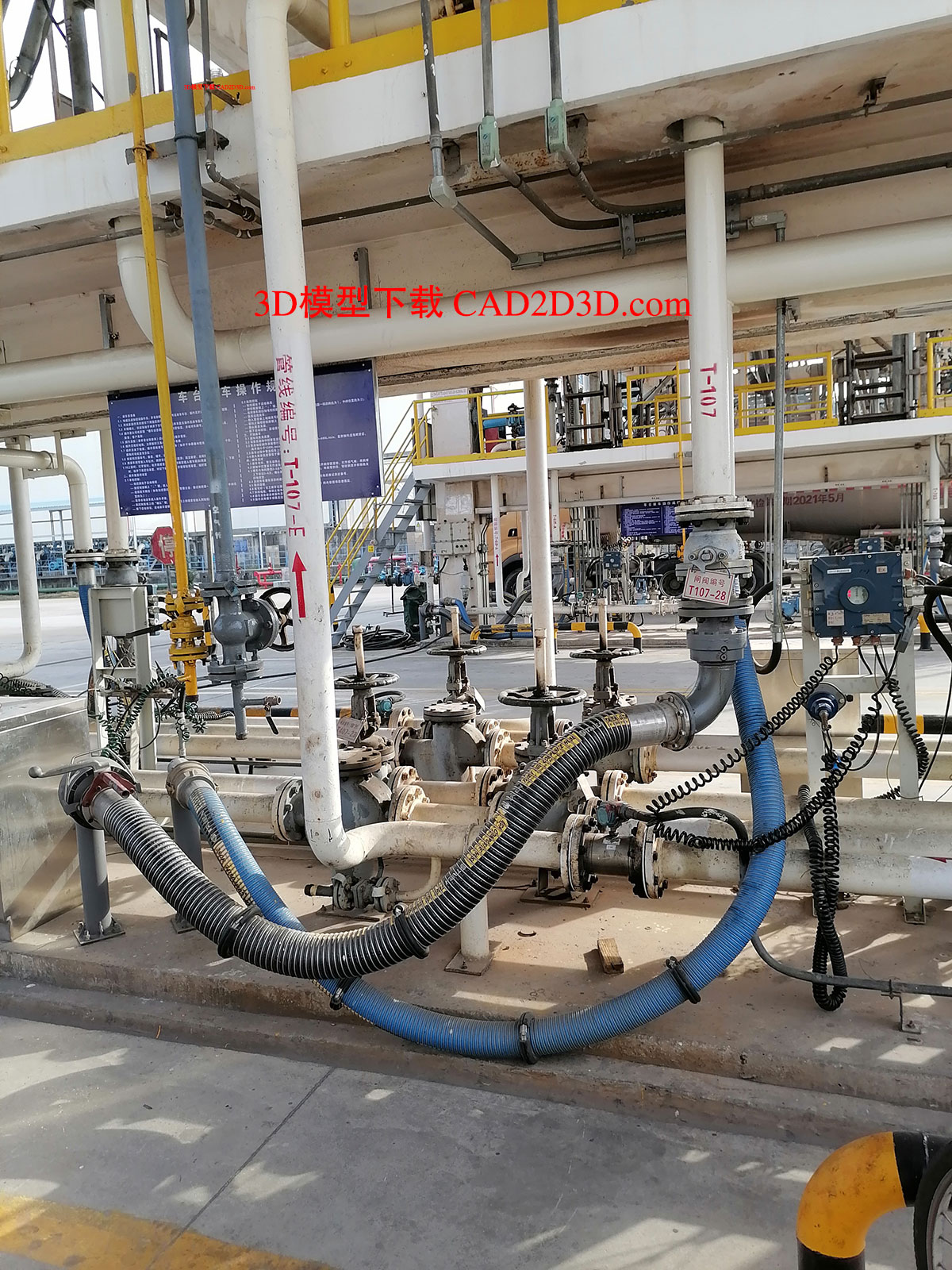

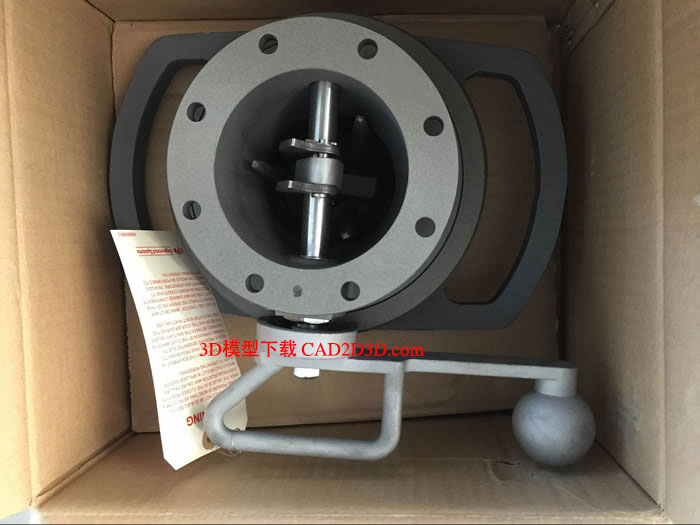

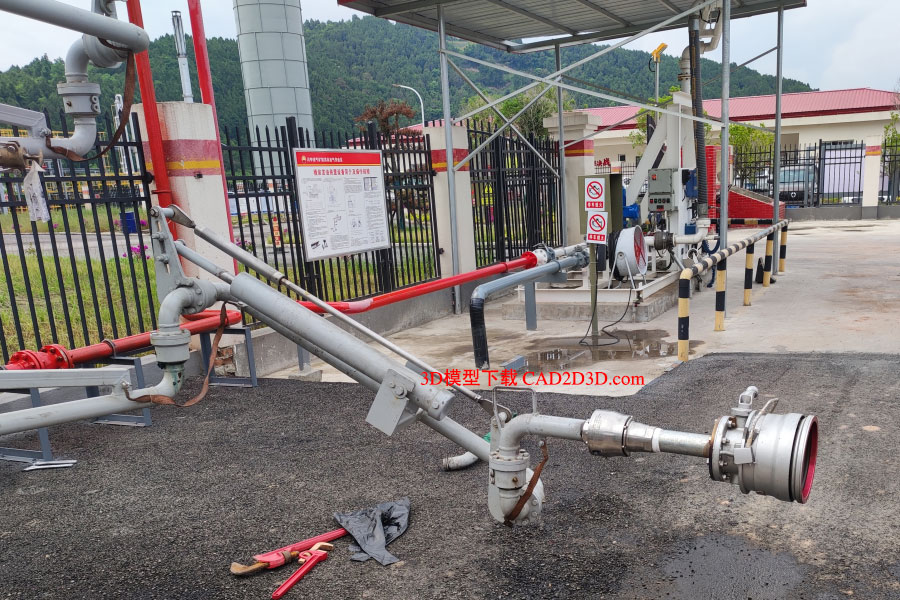

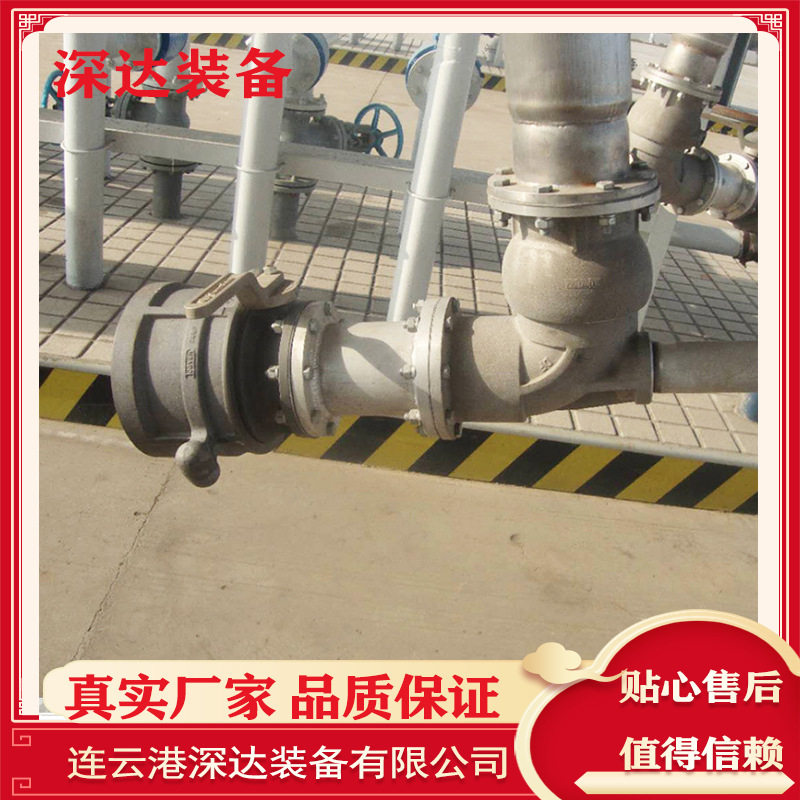

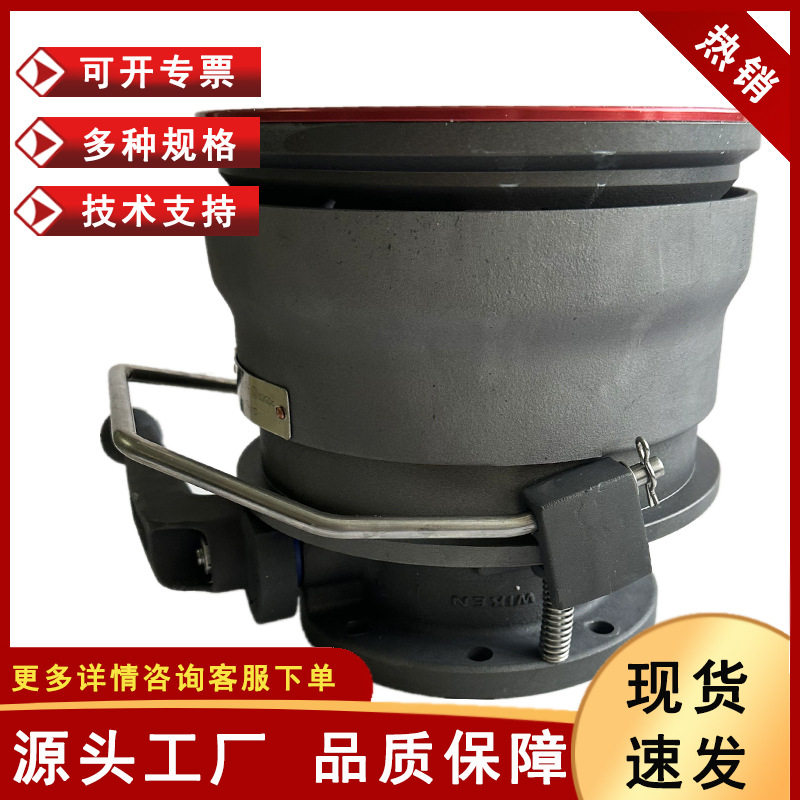

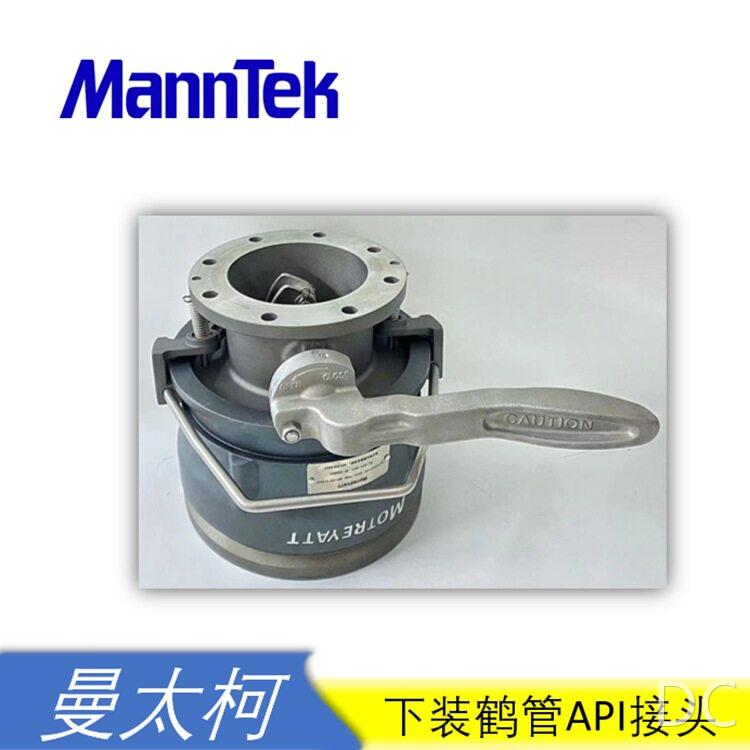

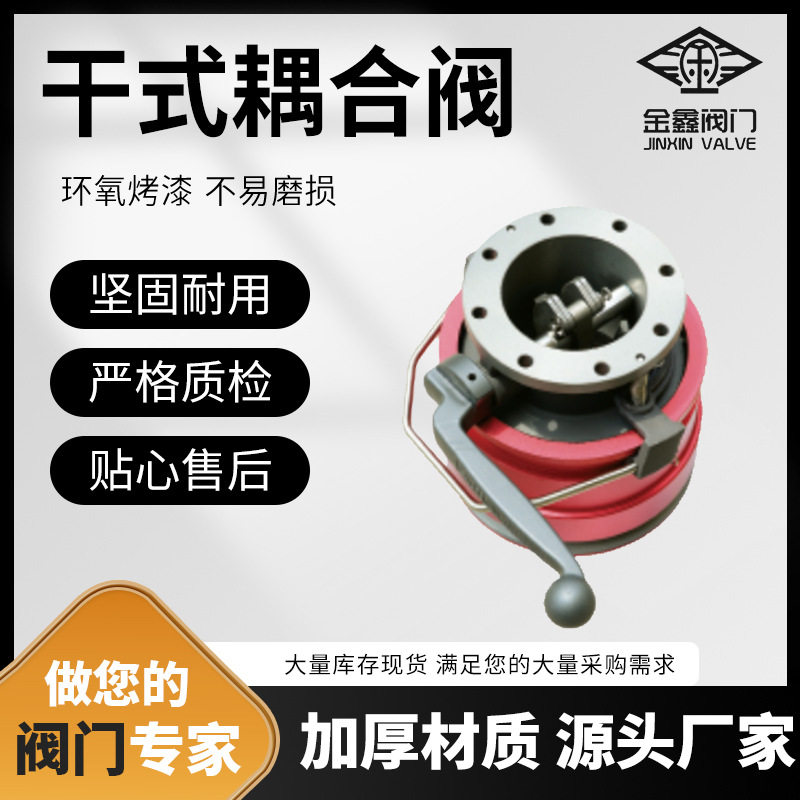

API干式阀能与所有按API RP-1004规格要求生产的4"底部灌装接头配合使用，在汽油类装卸时使用能大大减少断开时的液体损失。API干式接头(又称干式阀、干式分离阀、下装接头)，主要应用于石油库区底部密闭装卸系统中鹤管与油罐车之间。接合快速，由于具有自封机构，基本可以做到接合与分离时无泄漏。是油气回收的重要环节设备。手动开启机构。

API干式阀3D模型免费下载，SolidWorks源文件，Stp通用格式

API干式阀优点：

能与所有按API RP-1004规格要求配装的4"底部灌装阳端接头配合使用

维护方便、简单—消除所有销子，快速拆装关键部件

5凸轮设计确保与槽车接头对接容易、连接紧密

双重连锁确保接头只有正确连接时才能打开

无需专用工具—仅用17mm和32mm套筒扳手就可以将其彻底拆卸。

API干式阀设计参数：

设计压力	125 psi(g)，8.6 bar(g)
运行工作压力	75 psi(g)，5 bar(g)
温度范围	Fluorocarbon -20F ~ 400F (-29C ~ 204C) Buna -20F ~ 250F (-29C ~ 121C) EPT -50F ~ 225F (-46C to 107C)
重量	21 lbs(9.5 kg)
压降	2-5 psi(g)，0.24 bar(g)

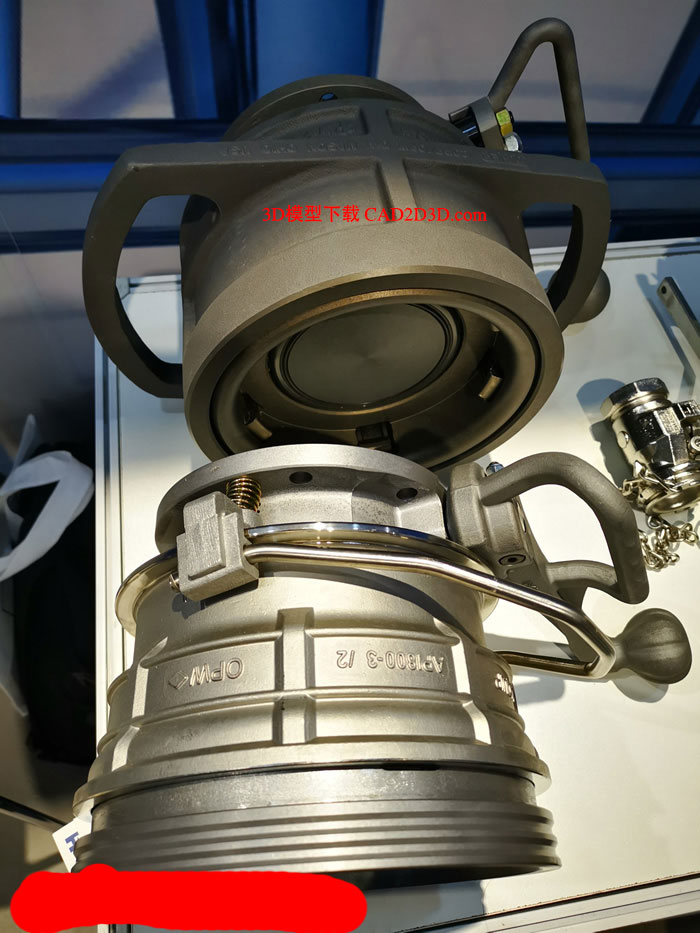

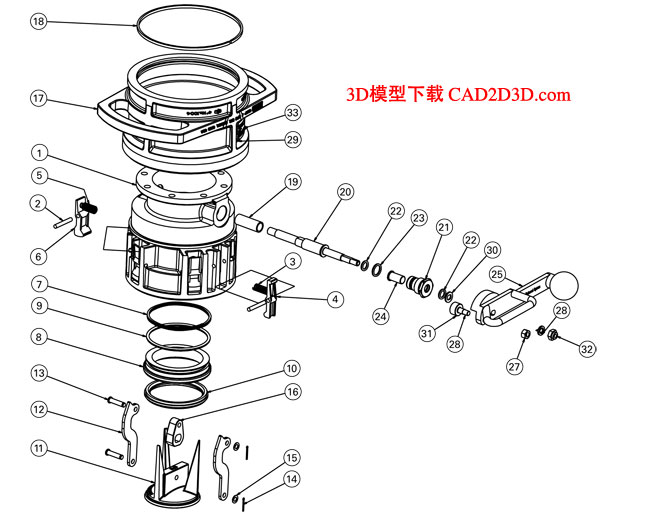

API干式阀结构组成

API干式阀3D模型免费下载，SolidWorks源文件，Stp通用格式

#	描述	数量	材质	零件号
1	Body, API Coupler, ALUM, 1004D3	1	Aluminum A356-T6, ASTM B26 Anodized	E20064AH
2	Spirol Pin	7	Carbon Steel Zinc Plated	H31396M
3	Compression Spring	2	Carbon Steel Zinc Plated	H31743M
4	Interlock	2	316 SST, ASTM A351 CF-8M	C20062M
5	Cam Spring	5	18-8 SST	H06753M
6	Cam Arm, 1004 CPLR, SST	5	SST	C20063M
7	Wave Spring	1	ASTM A693 (17-7 PH SST, H900 Hardened)	H31091M
8	Cylinder	1	ASTM SB241 (Aluminum 6061-T6)	C21283AH
9	Cylinder O-Ring	1	Fluorocarbon	C21283AH
10	Nose Seal, API CPLR, Fluorocarbon	1	Fluorocarbon	H30483M
11	Poppet	1	A356-T6 Aluminum	D20069AH
12	High Pressure Link	2	410 SST Hardened	H30552M
13	Clevis Pin	2	17-4 PH SST	H30610RE
14	Cotter Pin	2	316 SST	H30206M
15	Washer, Flat, SST, 5/16	2	18-8 SST	H30554M
16	Drive Link	1	316 SST	C21255EW
17	Sleeve, API Coupler, AL, 4"	1	Aluminum A356-T6 ASTM B26 Anodized	E20013AH (1004D3) E20026AH (1005E3)
18	Dust Seal	1	Felt	H30214M
19	Tube Spacer, API, SST	1	316 SST.	C21254RE
20	Handle Shaft	1	ASTM A564 (13-8, Condition RH 950 SST)	C21290RE
21	Stuff Box, API and LOK, SSST	1	316 SST	C20812RE
22	O-Ring, Fluorocarbon	2	Fluorocarbon	H20175M
23	O-Ring, Fluorocarbon	1	Fluorocarbon	H31706M
24	Sleeve Bearing	1	Teflon	H32163M
25	Operating Handle	1	316 SST, ASTM, A351 CF-8M	E20070EW
26	Loctite	As Required	Threaded Locking Compound	Type 242
27	Nut, Hex, CST, ZP, 3/8"-24	1	ZP CST	H30220M
28	Washer, Nord-lock, SST, NL 10ss	1	SST	H31920M
29	6-20 X 3/16" Long Thread Screw	4	Steel, Zinc Plated	H32149M
30	Load Distribution Washer	1	410 SST	H32246RE
31	Roller Bearing	1	Carbon Steel	H30219M
32	Distorted Thread Nut, 10mm	1	Steel, Zinc Plated	H32256M
33	Nameplate, 1004D3-0402, Fluorocarbon	1	0.12 Satin	H32157M
