端面凸轮任意变速直线运动机构
端面 凸轮 任意 变速 直线 运动 机 构

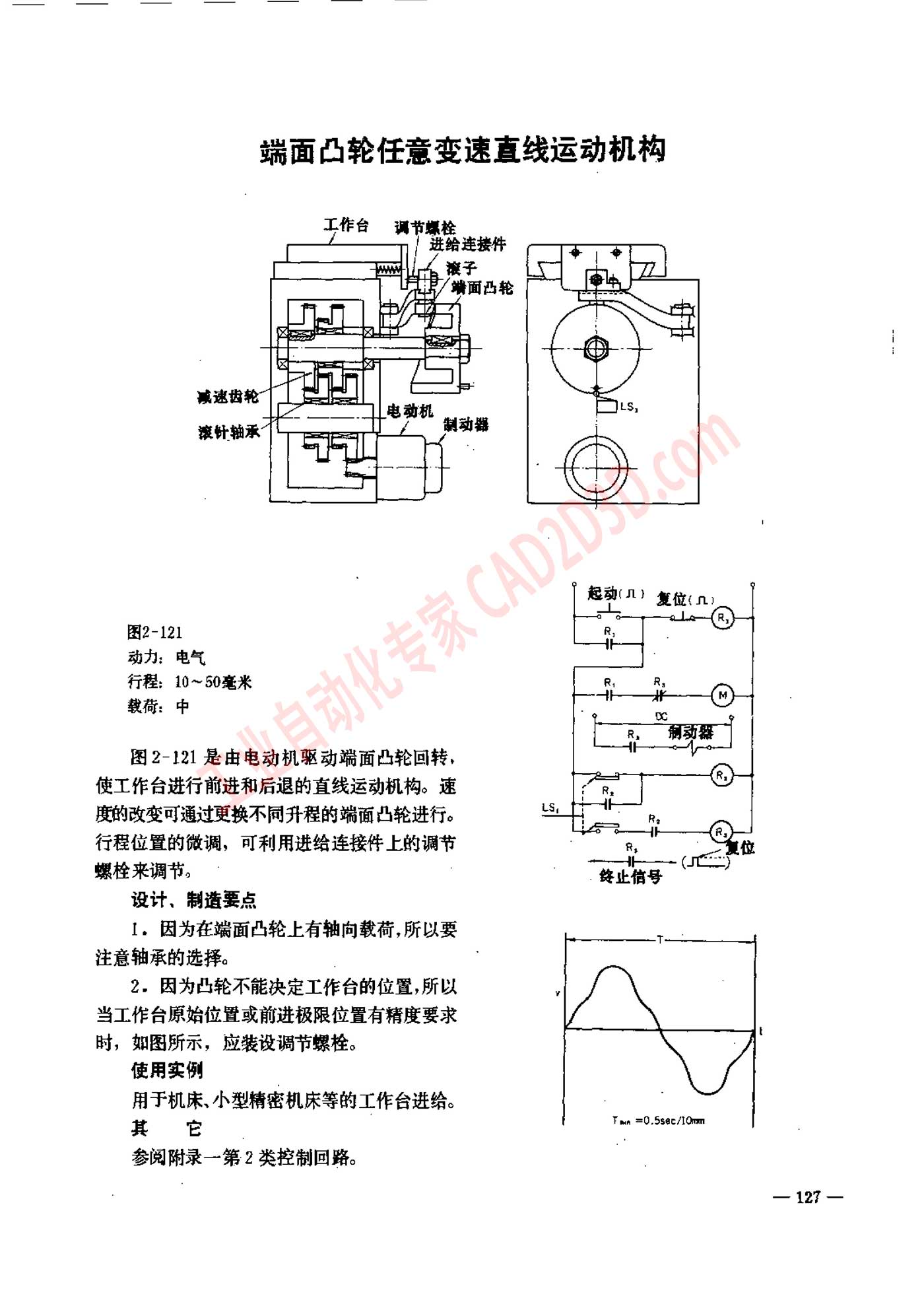

图 2-121
动力 电气
行程 ，10~ 50 毫 米
载荷 : 中
图 2-121 是 由 电动 机 驱动 端面 凸轮 回转 ，
使 工作 台 进 行 前 进 和 后 退 的 直线 运动 机 构 。 速
度 的 改变 可 遂 过 更 换 不 同 升 程 的 端面 凸轮 进行 。
行程 位 置 的 微调 ， 可 利用 进 给 连接 件 上 的 调节
螺栓 来 调节 。
设计 、 制 造 要 点
I。 因为 在 端面 凸轮 上 有 轴 向 载荷 ,所 以 要
注意 轴承 的 选择 。
2- 因为 凸轮 不 能 决定 工作 台 的 位 置 ,所 以
当 工作 台 原始 位 置 或 前 进 极 限 位 置 有 精度 要 求
时 ， 如 图 所 示 ， 应 装 设 调节 螺栓 。
使 用 实例 _
FITHLR. MRE SRS TG,
其 e
参阅 附录 一 第 2 类 控制 回路 。
Twm =0.5s6c/IOmm
一 127 一
