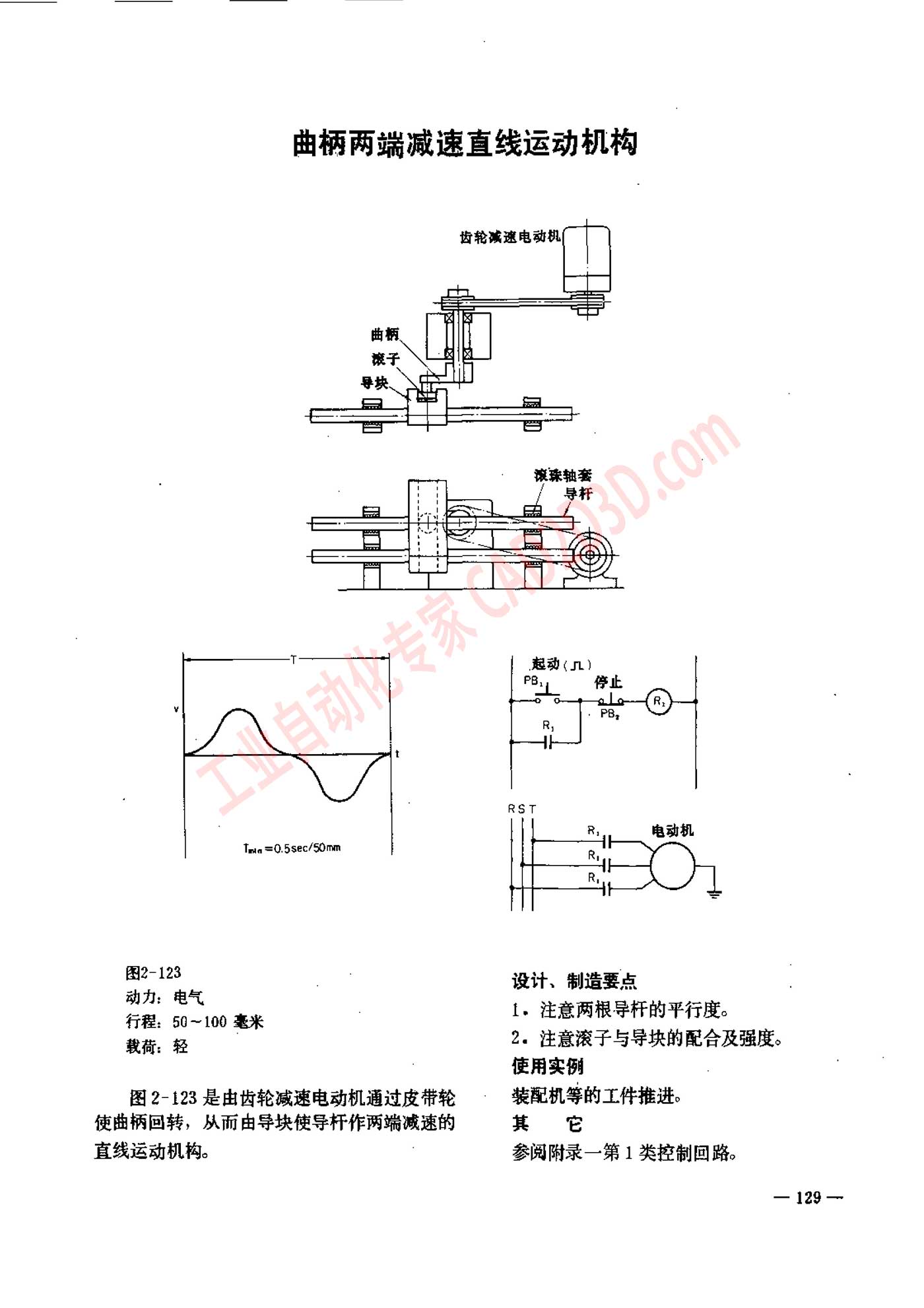

曲柄两端减速直线运动机构
曲柄 两 端 减速 直线 运动 机 构
Tma=0.5sec/50mm
图 2-123
动力 ， 电 气
行程 ， 50 一 100 训 米
载荷 : 轻
图 2-123 是 由 齿轮 减速 电动 机 通过 皮带 轮
使 曲柄 回转 ， 从 而 由 导 块 使 导 杆 作 两 端 减 速 的
直线 运动 机 构 。
设计 、 制 造 要 点
1。 注意 两 根 导 杆 的 平行 度 。
2.。 注意 滚 子 与 导 块 的 配合 及 强度 。
使 用 实例
装配 机 等 的 工件 推进 。
£ 它
参阅 附录 一 第 1 类 控制 回路 。
一 129 一
