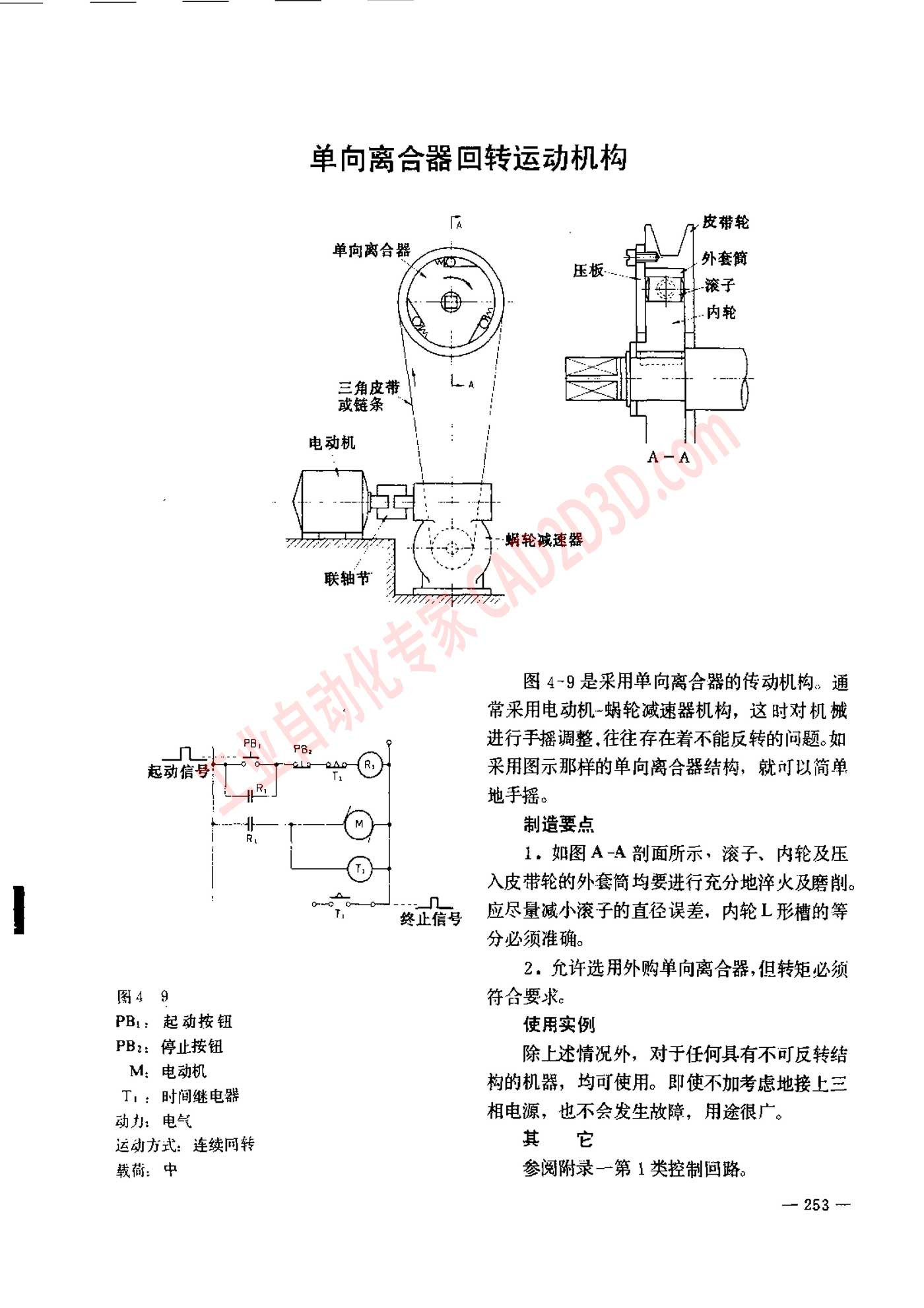

单向离合器回转运动机构
图 4
PB' :
PB;:
ML:
Ti， :
ik
9
起 动 按 钮
停止 技 钮
电动 机
时 间 继电器
电气
运动 方式 ， 连 续 网 转
载荷 ， 中
单 向 离合 器 回转 运动 机 构
图 4-9 是 采用 单 向 离合 器 的 传动 机 构 。 通
常 采 用 电动 机 -蜗轮 减速 器 机 构 ， 这 时 对 机 械
进行 手 括 调 整 ,往往 存在 着 不 能 反 转 的 问题 .如
采用 图 示 那 样 的 单 向 离合 器 结构 ， 就 可 以 简单
地 手 摇 。
制造 要 点
1. 如 A-A 剖面 所 示 ， 滚 子 、 内 轮 及 压
入 皮带 轮 的 外 套 简 均 要 进行 充分 地 淳 火 及 麻 削 。
应 尽量 减 小 滚 子 的 直径 误差 ， 内 轮 工 形 槽 的 等
分 必须 准确 。
2 允许 选 用 外 购 单 向 离合 器 ,但 转 矩 必 须
符合 要 求 。
使 用 实例
除 上 述 情 况 外 ， 对 于 任何 具有 不 可 反 转 结
构 的 机 器 ， 均 可 使 用 。 即 使 不 加 考虑 地 接 上 三
相 电源 ， 也 不 会 发 生 故 障 ， 用 途 很 广 。
其 €
参阅 附录 一 第 ! 类 控制 回路 。
一 253 一
