工业相机视觉系统学习:彩色照相机的效果与预处理

1.0 彩色照相机的效果

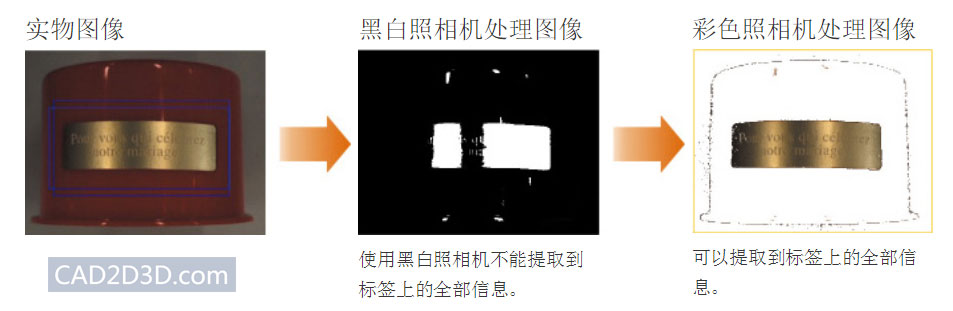

检查盖子上的金色标签,下面3张图分别是金色标签的实物图像、黑白照相机处理图像、彩色照相机处理图像,从下面3张图可知,使用黑白照相机不能提取到标签上的全部信息,而使用彩色相机可以提取到标签上的全部信息。

工业相机视觉系统学习:彩色照相机的效果与预处理

可以看到,当工件表面为有光泽的曲面时,使用黑白照相机并不能得到类似人眼所观察到的视觉系统效果。从上面的实物图像可以看到,造成这种现象的原因是标签的亮度不均匀。

如果使用彩色照相机,就可以如右图一样,只提取标签的金色部分。这是因为,与采用亮度作为处理标准的黑白照相机不同,彩色照相机使用色相(色调)数据进行视觉系统。

当前,图像传感器主要使用黑白照相机。在某些情况下,并不能得到良好的检查效果。对于这些情况,如果使用彩色照相机则往往可以实现稳定的检查。在前面三讲中,主要介绍了与拍摄(图像摄制)相关的内容。本讲将介绍与图像的“预处理”相关的内容。所谓预处理就是指通过使用拍摄效果近似人眼观察效果的“彩色照相机”以及控制器对于图像进行稳定的视觉系统。

2.0 彩色照相机是什么?

对于使用图像传感器的彩色照相机,其中一种是俗称 单板式 的 CCD。为了得到彩色图像,需要三原色(RGB)信息。CCD 的每一个像素都贴有一种三原色(R、G 或 B)的滤镜。这样,每个像素就可以将 R、G 或 B 的 256 级浓淡数据传送给控制器。控制器利用这些数据进行彩色视觉系统。

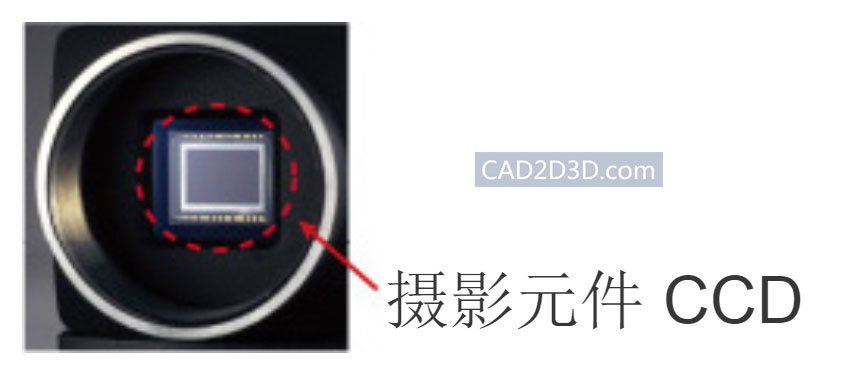

摄影元件 CCD:

工业相机视觉系统学习:彩色照相机的效果与预处理

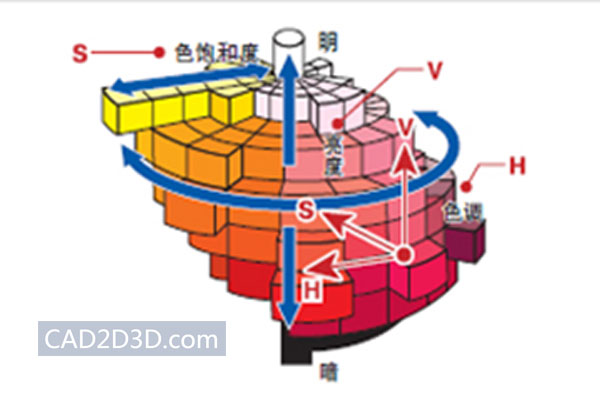

2.1 关于比色体系

一种用数值表示颜色的体系,通常用含有三个轴的三维图表加以表示。比色系统有许多种类,其中采用色调(Hue)、饱和度(Saturation)及亮度(Value)等 3 要素的 HSV 模式最接近人眼的观察效果,因此最适于视觉系统。

工业相机视觉系统学习:彩色照相机的效果与预处理

3.0 通过照相机增益调整来优化图像

增益调整是优化图像的方法之一。对于彩色照相机来说,增益调整可以分别调整 R、G、B 三种颜色,因此可以使红色变得更红、蓝色变得更蓝、而绿色则变得更绿。在区分颜色时,这种调整可以起到良好的效果。

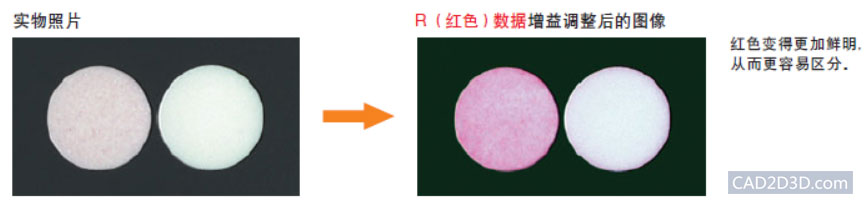

3.1 照相机增益调整的应用例

区分盖子颜色,R (红色) 数据增益调整后的图像 : 红色变得更加鲜明,从而更容易区分。

工业相机视觉系统学习:彩色照相机的效果与预处理

4.0 彩色二值化处理

黑白照相机使用256级浓淡信息。与此相比,彩色照相机使用 R、G、B 三种颜色的各 256 级浓淡信息。这意味着彩色照相机有 256×256×256=16777216 级浓淡信息,是黑白照相机的 8 万倍,因此使用彩色照相机可以检测出更多的细节。所谓彩色二值化处理是指从约 1677 万级颜色中只选择指定颜色范围的处理方法。

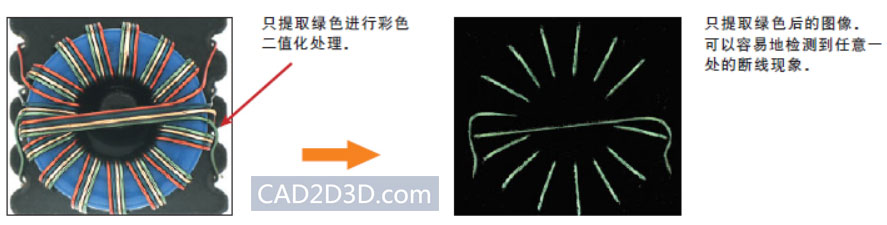

彩色二值化处理的应用例:检查线圈卷线中绿色导线的断线现象

工业相机视觉系统学习:彩色照相机的效果与预处理

只提取绿色进行彩色二值化处理。

只提取绿色后的图像。可以容易地检测到任意一处的断线现象。

总结:彩色照相机通过利用 R、G、B 各 256 级浓淡数据(即 1677 万级浓淡数据),可以检测出黑白照相(256级浓淡数据)检测不到的颜色差异,因此能够进一步扩大图像传感器的应用领域。

5.0 彩色浓淡处理

彩色照相机的信息量是黑白照相机的 8 万倍。如果对于这些信息全部进行处理,则需要大量的时间。而用于高速生产线的图像传感器需要以百分之一秒的时间单位进行视觉系统。另外,在一些不适于采用二值化处理的应用中(例如形状搜索、表面损伤检查等),由于信息量过大,会形成干扰,从而使特征点变得不清晰。为了解决这些问题,我们开发了一种新的预处理功能,即“彩色浓淡处理”

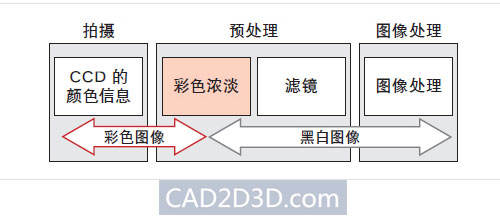

彩色浓淡处理的流程:

工业相机视觉系统学习:彩色照相机的效果与预处理

这种预处理方式可以将数据量大的彩色图像转换成以指定颜色为最高级亮度的256 级灰度图像。由于同时使用了亮度及颜色数据,因此适用于黑白照相机难以应对的检查项目( 例如区分金色和银色、区分浅颜色等)。

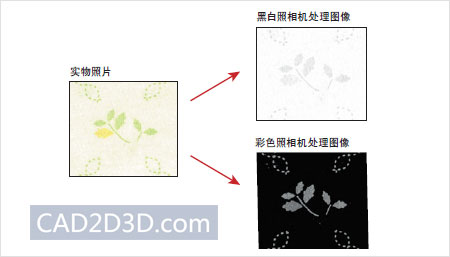

5.1 彩色浓淡处理的应用例

在检测左图所示的浅色图案时,如使用黑白浓淡处理,则只能得到非常淡的图像。但是采用基于颜色数据的彩色浓淡处理后,可以看到,背景成为黑色,淡色部位可以清晰地转换为灰色的图案。在进行标记形状差异或错位检查时,两种处理在效果上的差异一目了然。

左图是实物照片,右图是黑白照相机处理图像 / 彩色照相机处理图像

工业相机视觉系统学习:彩色照相机的效果与预处理

总结:使用彩色照相机的优点是可以得到大量的数据。其缺点是处理大量数据需要更长的时间。为了解决这个问题,我们开发了一种新的预处理方法,即“彩色浓淡处理”。采用这种方法,可以在使用彩色照相机的情况下实现以百分之一秒为时间单位的高速视觉系统。

6.0 其它预处理

各种图像传感器根据其使用目的的不同,会具有不同的预处理功能。利用这些功能,可以将图像转换成最适宜的图像。这些功能不仅适用于黑白照相机,同时还适用于经彩色二值化处理、彩色浓淡处理后的彩色照相机。

下面将介绍其中几种预处理功能。

对比度转换:使亮处更亮,暗处更暗

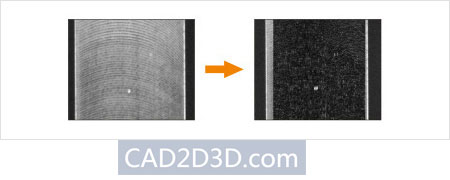

6.1 应用例:铁板表面损伤检查

消除工件表面上细纹的影响,只突出表现损伤部分

膨胀+ 收缩处理:消除无用的突起部分,恢复工件的整体轮廓

工业相机视觉系统学习:彩色照相机的效果与预处理

6.2 应用例:忽视橡胶加工品表面的毛刺 只进行表面污迹检查

实时差分处理:对于当前图像进行加工后,进行图像演算,只留下污迹部分

工业相机视觉系统学习:彩色照相机的效果与预处理

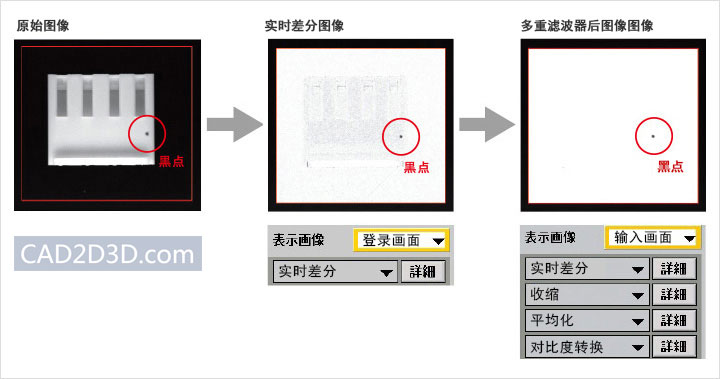

6.3 应用例:连接器外壳上的异物·污迹检查

使用整合了多种预处理功能的多滤镜处理,可以得到最适宜的图像。

工业相机视觉系统学习:彩色照相机的效果与预处理

7.0 彩色照相机的效果与预处理 总结

  • 拍摄(即“拍出清晰的画面”)是视觉系统的基础。
  • 使用彩色照相机可以识别与人眼观察效果相近的颜色差异。
  • 另外,通过利用预处理功能,还可以将图像加工成最适于检查的图像。
  • 在进行损伤检查、尺寸测量等正式处理之前,通过优化摄影及预处理,可以实现稳定的检查效果
