中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

中频炉出料口设置的测温装置,选用德国IMPAC IS310远红外测温仪。

IMPAC IS310 规格书请参见页面底部 下载链接

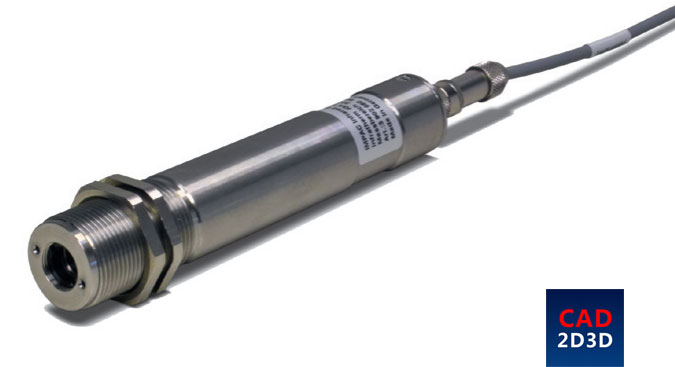

1. 测温仪概述

IMPAC IS310,小巧、固定式红外测温仪,使用双线技术,用于金属表面、石墨或陶瓷非接触式温度测量,温度范围:300℃—2500℃。

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

IS 310 和 IGA 310 是固定式测温仪,用于金属表面、石墨、陶瓷等的非接触式温度测量。由于外壳小巧,测温仪可以与生产设备紧密结合在
一起,双线技术更便于电气连接,即使是在恶劣的工业环境下,仪器的稳固设计也保证了其可靠性。310型配有用于电气装置的连接头,可以选用最长30米的连接电缆进行连接。

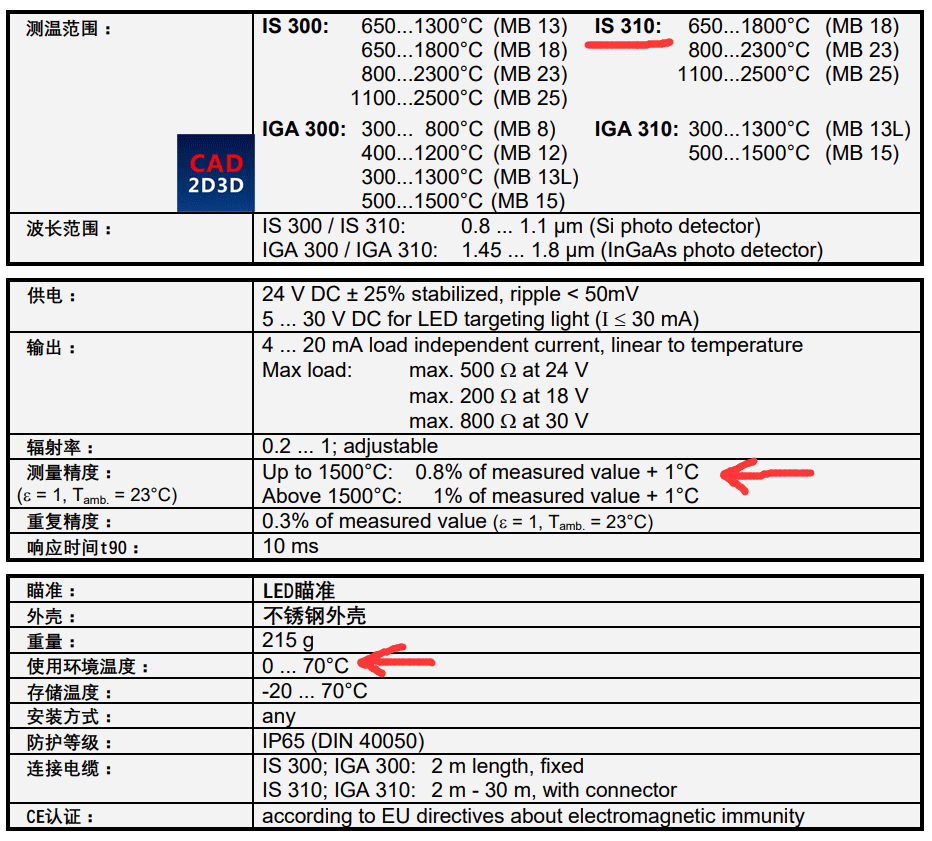

2. 技术参数

测量精度:1500℃以下时,测量值的0.8%+1℃;大于1500℃时,测量值的1%+1℃。

重复精度:测量值的0.3%( ε = 1, Tamb. = 23°C)

使用环境温度:0~70℃

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

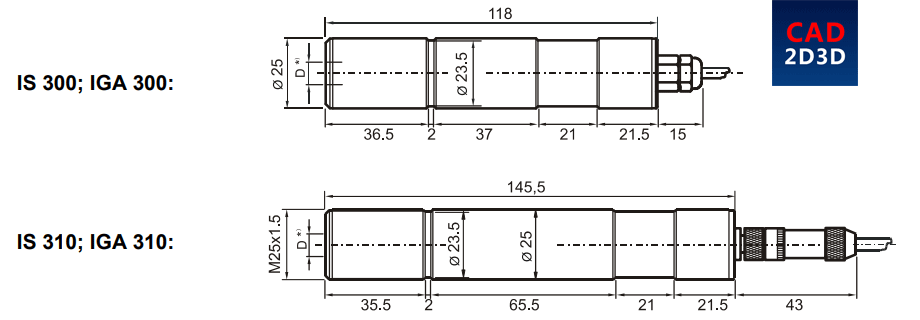

3. 外形尺寸

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

4. 光学镜头

测温仪出厂时根据订单配置有如下光学镜头中的一种,设置有最佳测量距离(焦距);在焦距处测量光斑最小,能够获得最佳的测量效果
在其它测量距离,光斑会变大;所以在使用时,测量目标点必须大于该测量距离处的光斑大小,至少也要一样大。

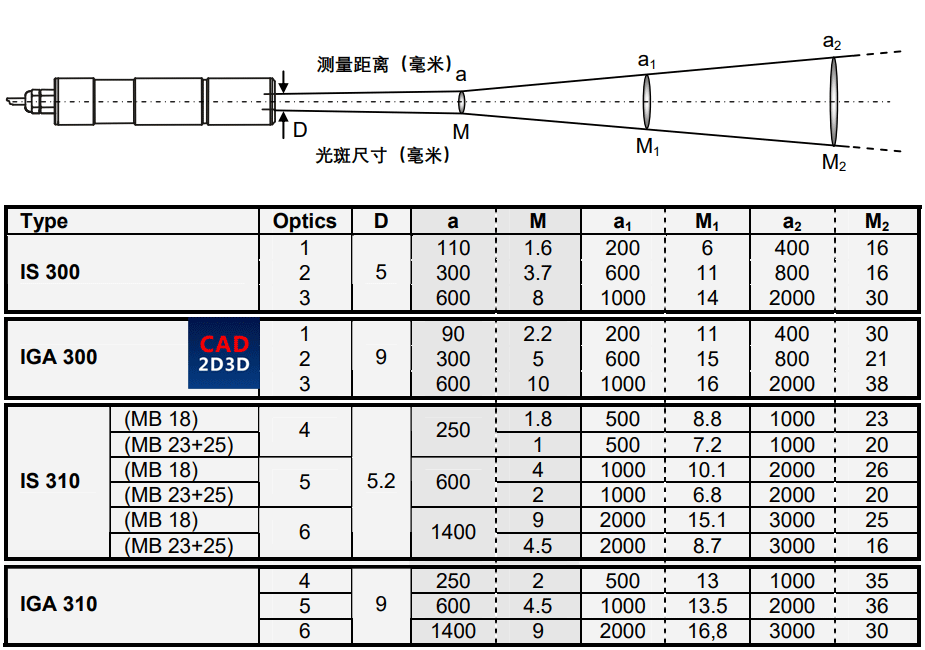

如下图表简要说明了主要测量距离和测量光斑大小的对应关系,其它距离处的光斑大小可以通过插值简单计算得到。测量距离为0时,光斑大小即测温仪光学镜头孔径大小D。

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

5. 辐射系数

不同的材料具有不同的辐射系数,辐射系数介于0% 和100%之间,辐射系数还和材料表面状态、形态等相关。

下面附有典型材料的辐射系数表。如果关注测量目标物体的相对温度变化,辐射系数的调整不是很必要。如果关注测量目标物体的真实绝对温度,那么需要对辐射系数进行调整;

一般对于石墨等黑色粗糙的材料,可以视为黑体,辐射系数为1;并在此基础上微调,达到最佳测量效果。

对于其它材料,可以参考公开发布的主要材料辐射系数表,挑选接近的辐射系数,并通过对比进行微调,获得最佳测温效果。

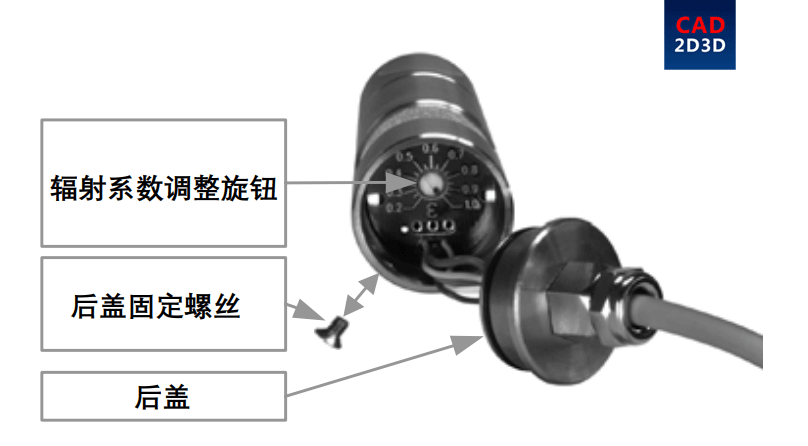

注意:测温仪出厂时辐射系数缺省设置为100%。

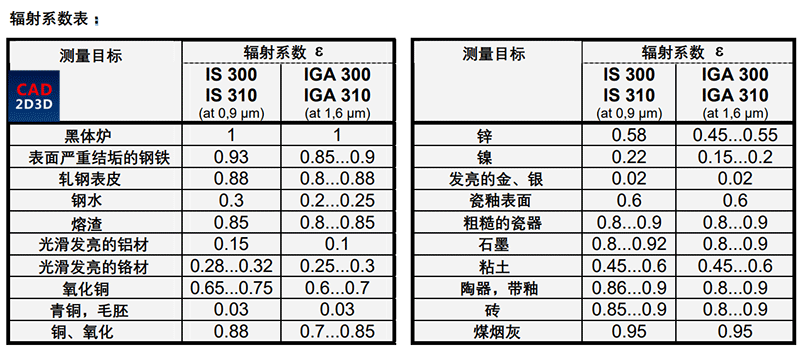

下表为常用材料的辐射系数表,如果需要获得精确的绝对温度,精确调整辐射系数很重要,我们推荐采用比对法,即采用接触式热电偶,获得被测点处的精确温度;然后调整测温仪辐射系数,使测温仪显示温度与热电偶一致,这时候的辐射系数就是该材料的精确值。

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310

中频炉工件测温系统,远红外测温仪,德国IMPAC IS310
