机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

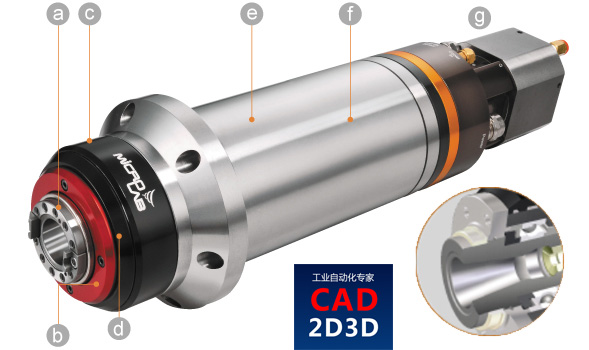

电主轴采用电机内置的方式,主轴与刀柄采用拉钉式连接,刀具的拉紧松开采用液压或气压驱动。

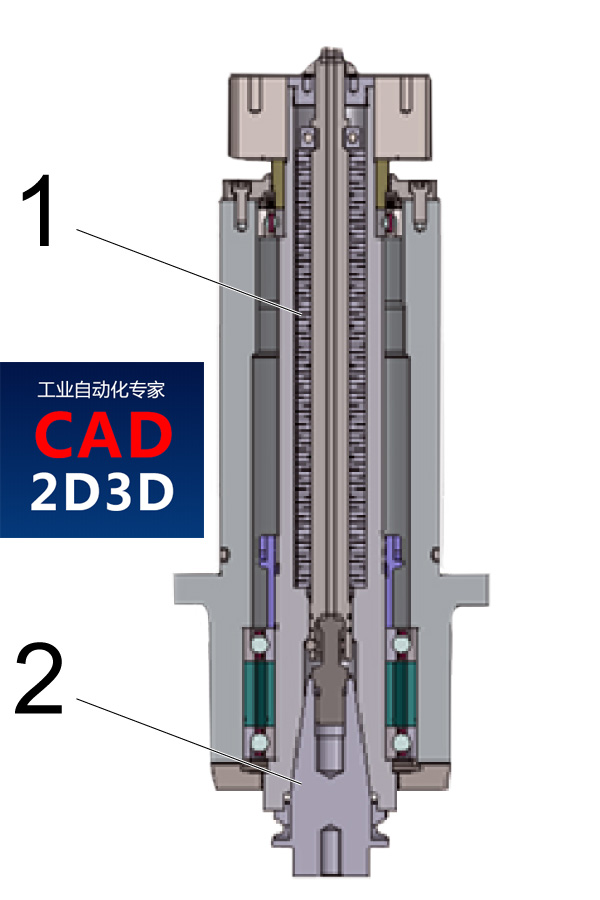

电主轴主要由拉杆、刀柄定位架、刀柄固定球、刀柄拉杆、蝶形弹簧、电机等组成。

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

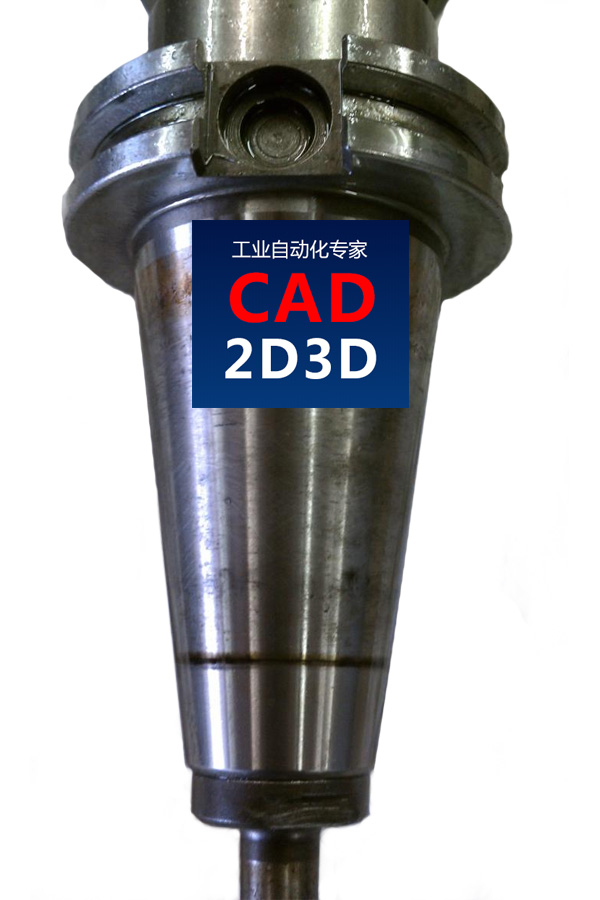

刀柄结构示意图,有BT、SK、HSK等标准。

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

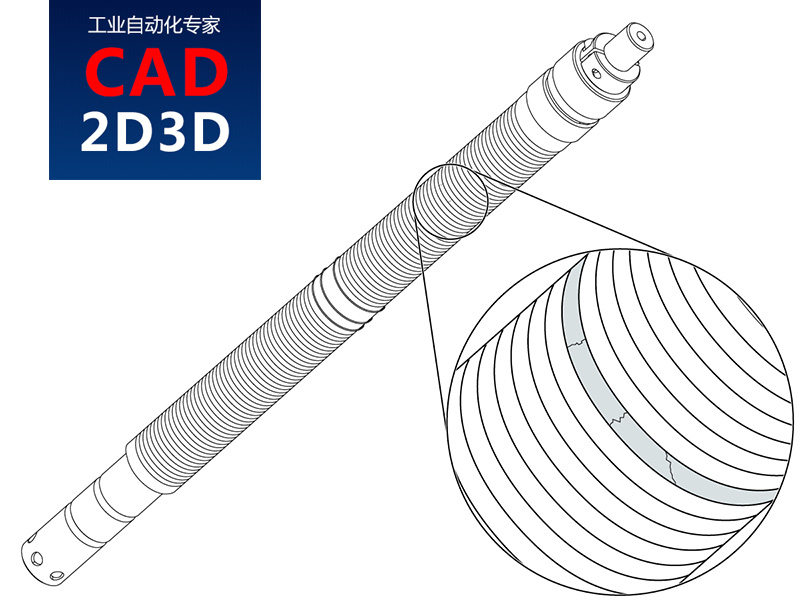

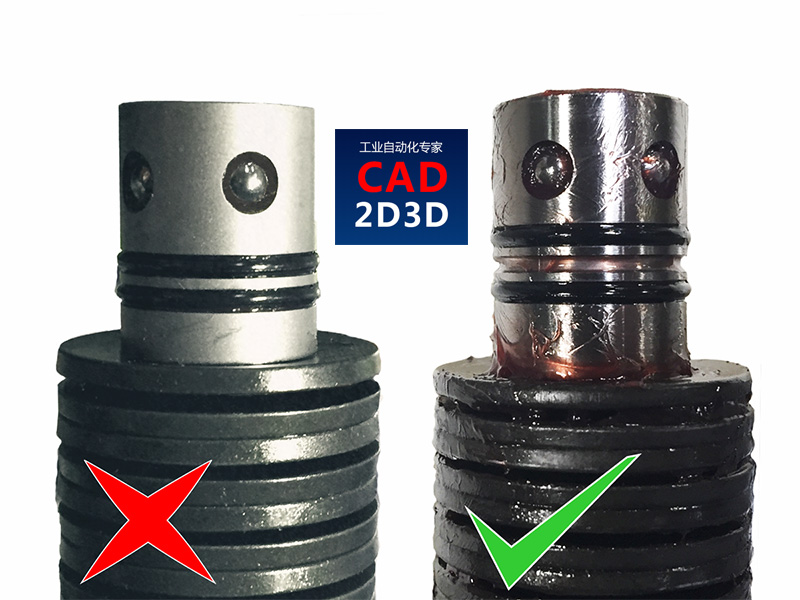

拉杆蝶形弹簧示意图

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

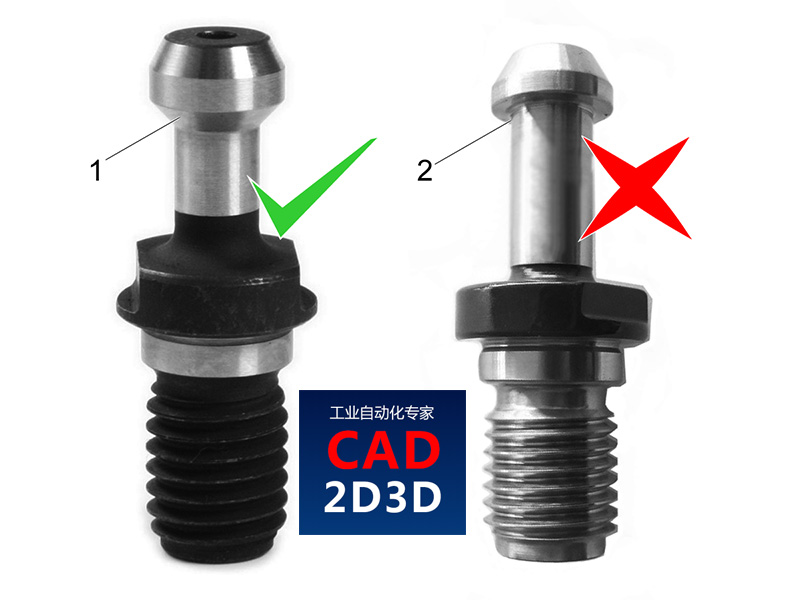

拉钉

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀

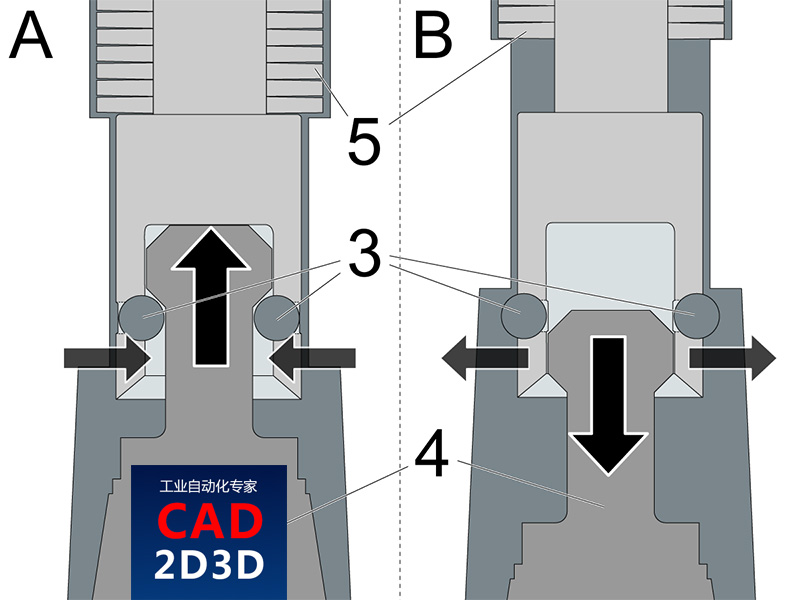

固定球

机床电主轴内部结构,刀具刀柄如何与主轴连接,如何实现快速换刀
