低温离心泵应用在超低温介质的输送，可以输送 LNG、液氮、液氧和液氩等介质，其密封形式有两种，一种是传统的机械密封，另一种是无密封泵，本文将讲解低温泵机械密封圈的原理、构造和材质。

低温离心泵（机械密封）实物图：

采用机械密封的低温泵，其机械密封的原理和构造与常规的机械密封相同，只是材质大不一样。有关机械密封的内容参见 https://www.cad2d3d.com/post-2295.html。

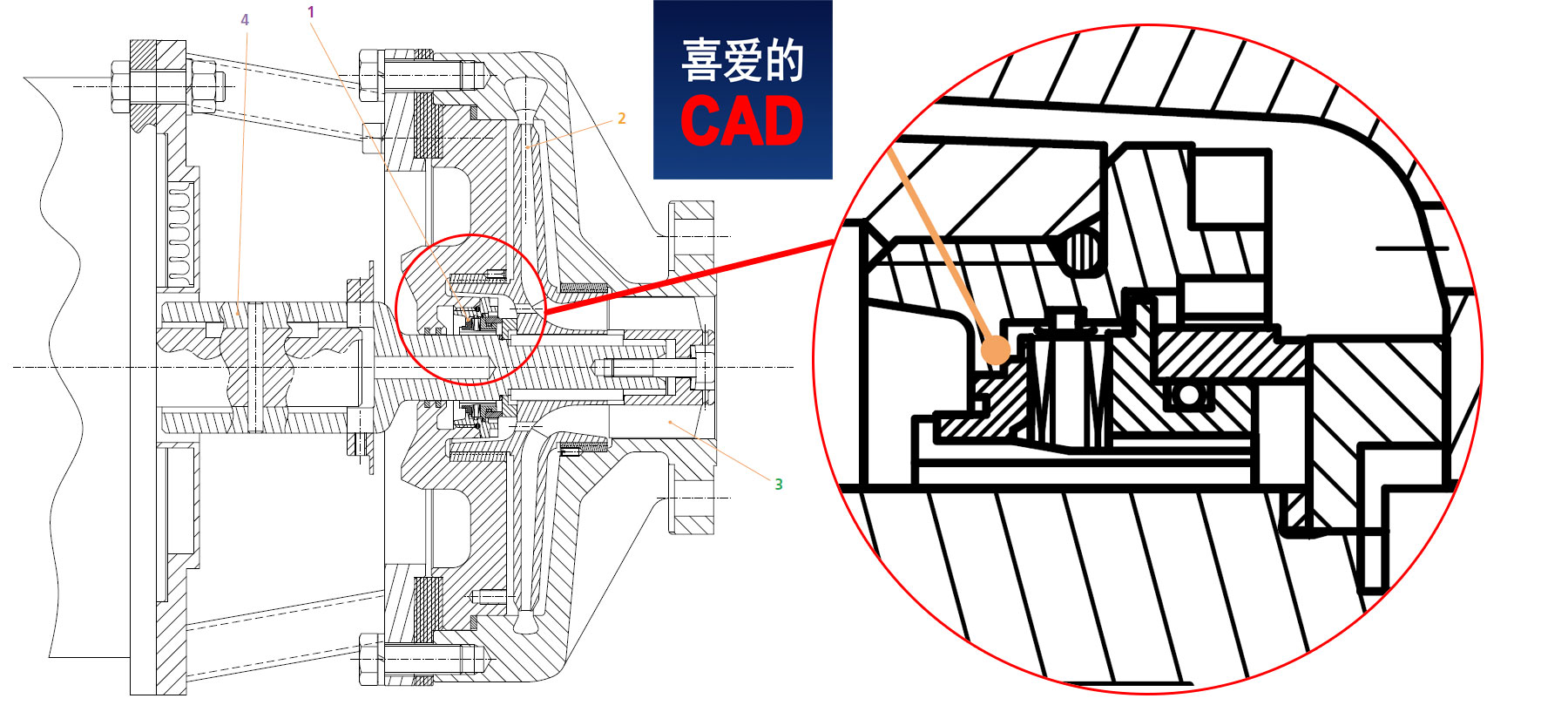

机械密封原理图：

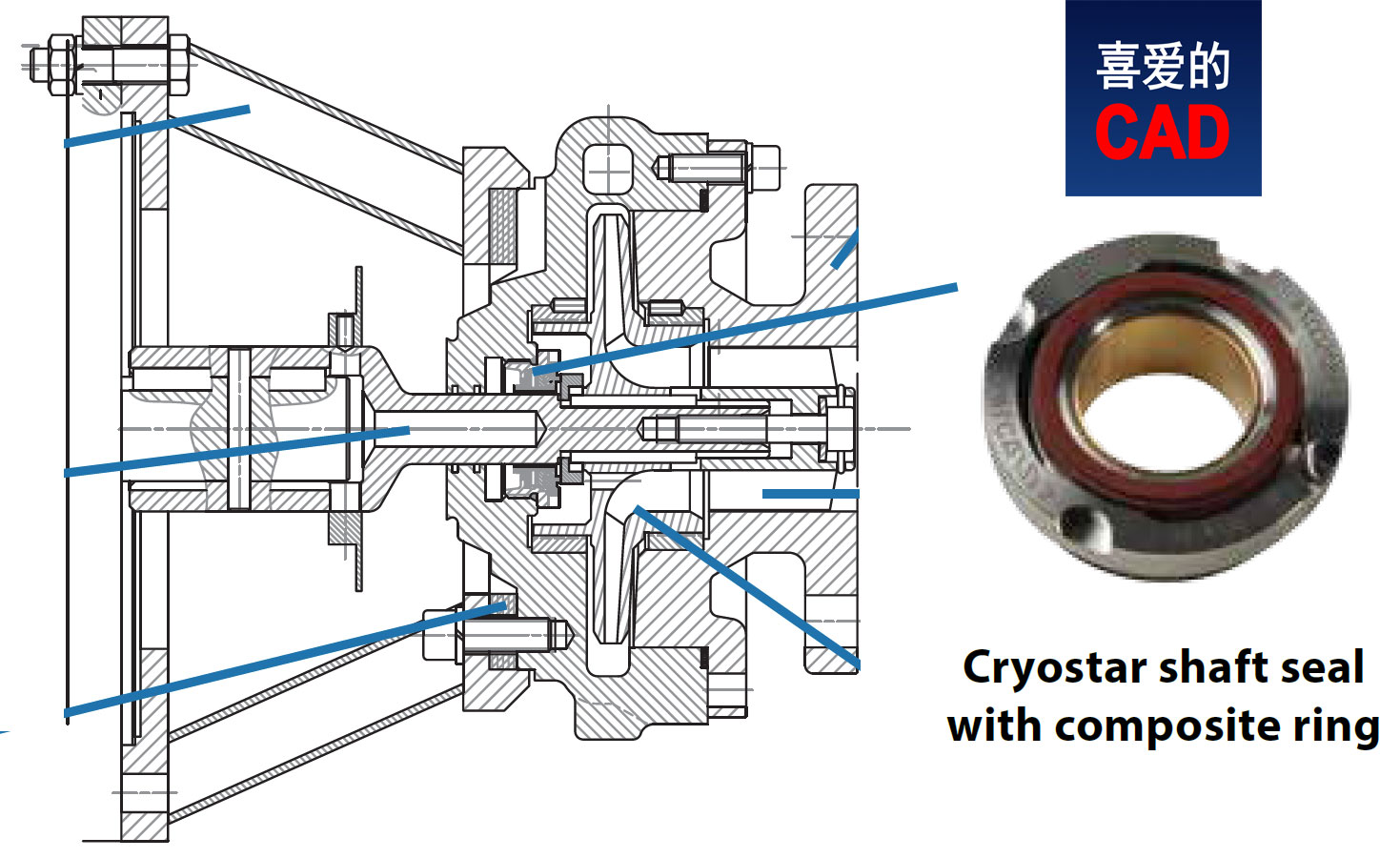

低温之星低温离心泵（机械密封）的内部构造见 https://cryostar.com/datas-pdf/datasheet/CS.pdf，如下图所示：

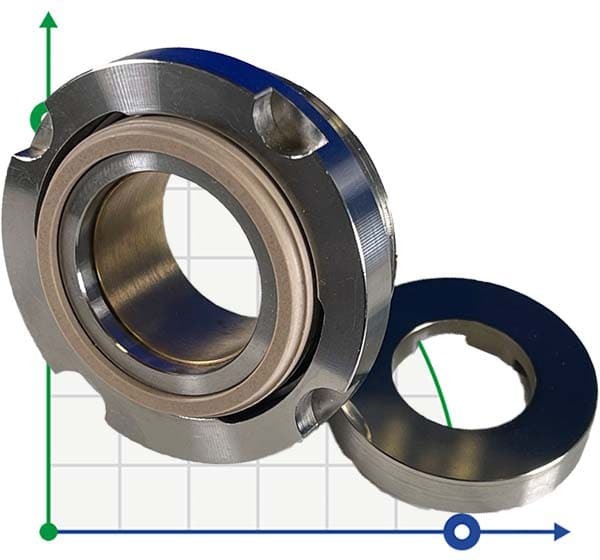

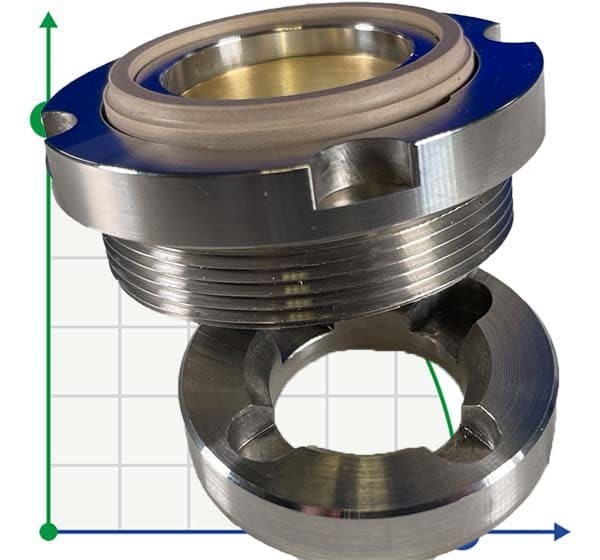

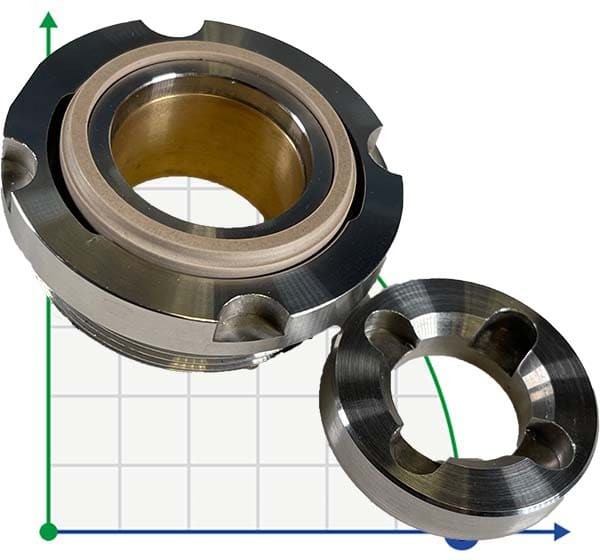

低温之星机械密封圈技术参数参见 https://saleindustry.com/eng/mechanical-seal-for-the-pump/metal-bellows-mechanical-seal/r-mflc12/ushch-lnyuvach-mekhan-chniy-r-mflc12-27-5-ppcf-tc-viton-316/，具体见下图所示：

低温离心泵机械密封技术参数表：

机械密封有磨损，需要定期更换密封圈，低温离心泵除了机械密封之外，还有一种无密封泵，无密封泵内置电机，电机的定子和转子与泵的叶轮直连，浸泡在介质中，电机与叶轮之间没有密封圈，因此不存在泄漏点。
