常规的离心泵腔体与轴之间的密封通常采用机械密封,机械密封或多或少会存在微量泄漏,对于输送低温LNG、液氧等易燃易爆介质来说,介质泄漏是不可接受的,因此,为了应该此需求,出现了无密封泵,所谓的无密封泵就是腔体与轴之间无需密封,电机定子与转子与腔体直连,一起浸泡在介质中,与潜液泵原理相似。
无密封泵的电机与叶轮集成在一起,中间没有联轴器,无密封泵实物图见下图所示:

相较于传统的采用机械密封(轴封)的离心泵,无密封泵无需轴封,而是利用LNG不导电的特性,将电机与叶轮集成在一个腔体内,进而取消了叶轮与壳体之间的轴封。
你能想象将没有绝缘层的动力电缆放在液体中吗?你知道电机转子上的铜导线是靠绝缘漆实现绝缘的吗?在我们的认知里,液体会导电,导线放在液体里就会触电,但事实真的如此吗?其实大错特错,事实是会导电的液体并不多,比如LNG、液氮、丙烷等液体都不会导电。
颠覆认知的机械设计太多了,作为一名机械工程师,千万不能被已有的认知给束缚住,一定要学会积极接受新鲜事物。

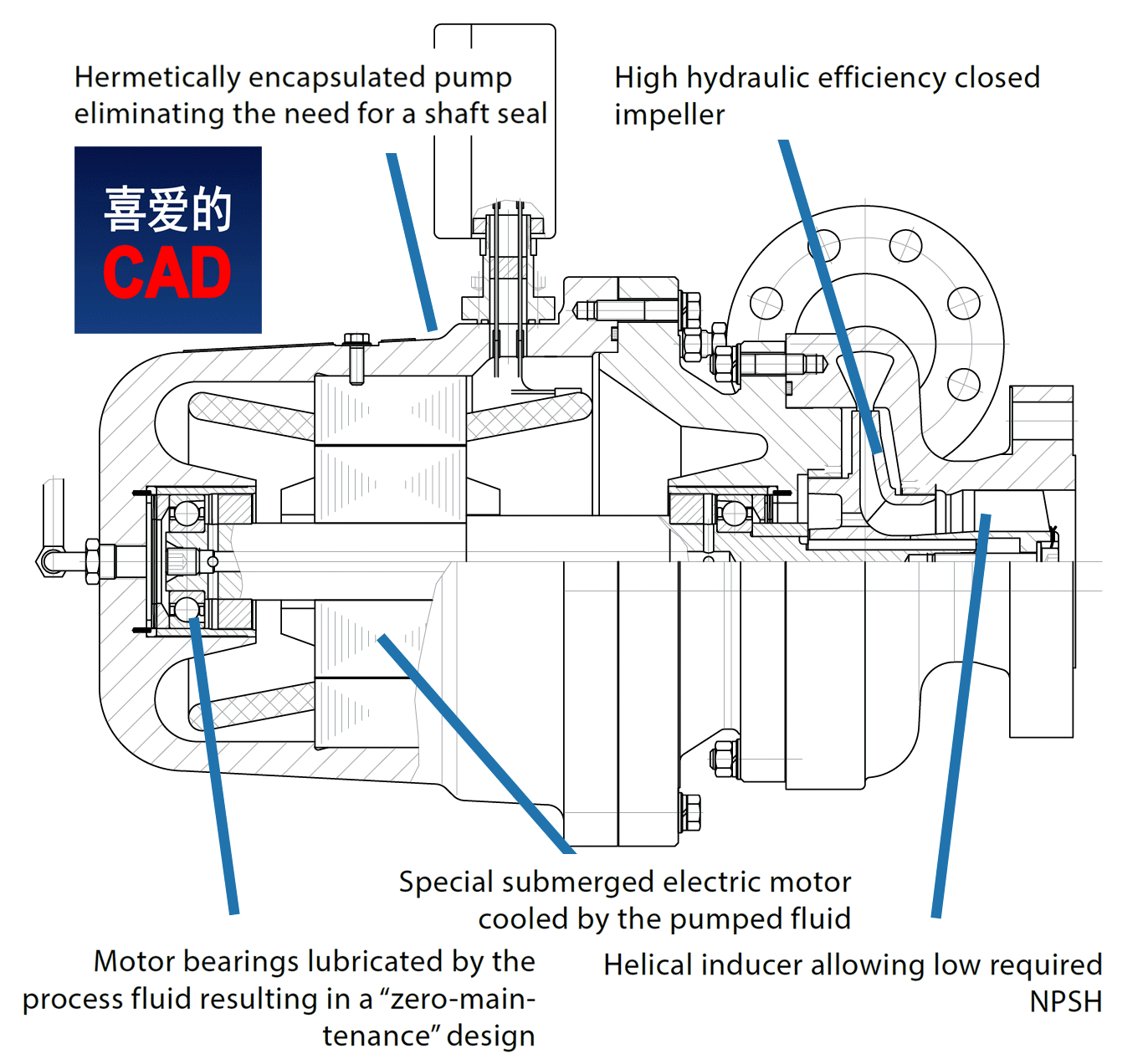

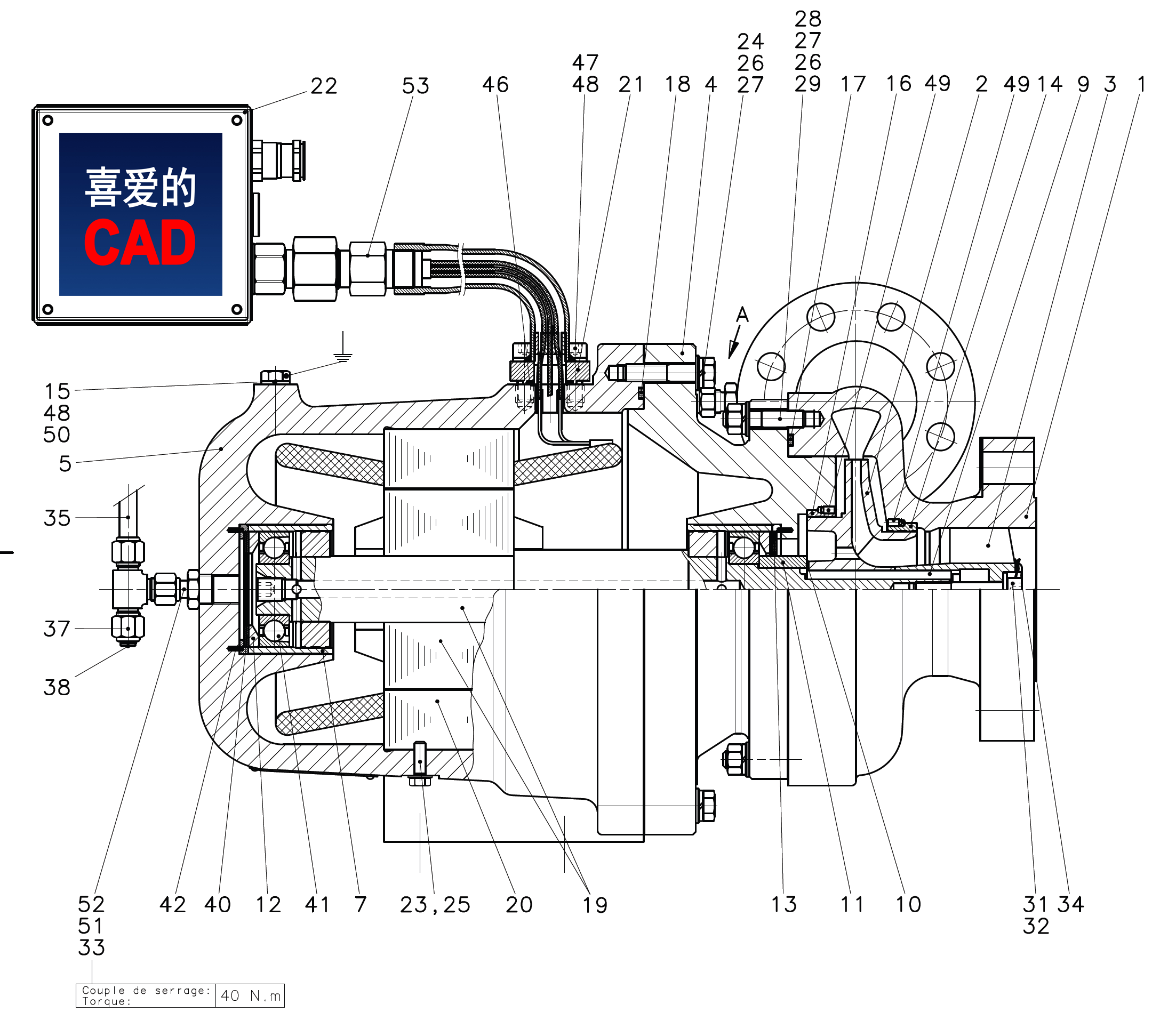

无密封泵的电机定子、转子、轴承、叶轮等都在一个腔体内,因此腔体与轴之间无需密封,无密封泵内部构造见下图所示:


无密封泵的电机、轴承浸泡在介质中,可以依靠介质实现润滑和降温。
由于无需密封,因此无密封泵才是LNG槽车卸车泵首选。
相较于传统的采用机械密封(轴封)的离心泵,无密封泵无需轴封,而是利用LNG不导电的特性,将电机与叶轮集成在一个腔体内,进而取消了叶轮与壳体之间的轴封。
你能想象将没有绝缘层的动力电缆放在液体中吗?你知道电机转子上的铜导线是靠绝缘漆实现绝缘的吗?在我们的认知里,液体会导电,导线放在液体里就会触电,但事实真的如此吗?其实大错特错,事实是会导电的液体并不多,比如LNG、液氮、丙烷等液体都不会导电。
颠覆认知的机械设计太多了,作为一名机械工程师,千万不能被已有的认知给束缚住,一定要学会积极接受新鲜事物。
作者:尚延伟
