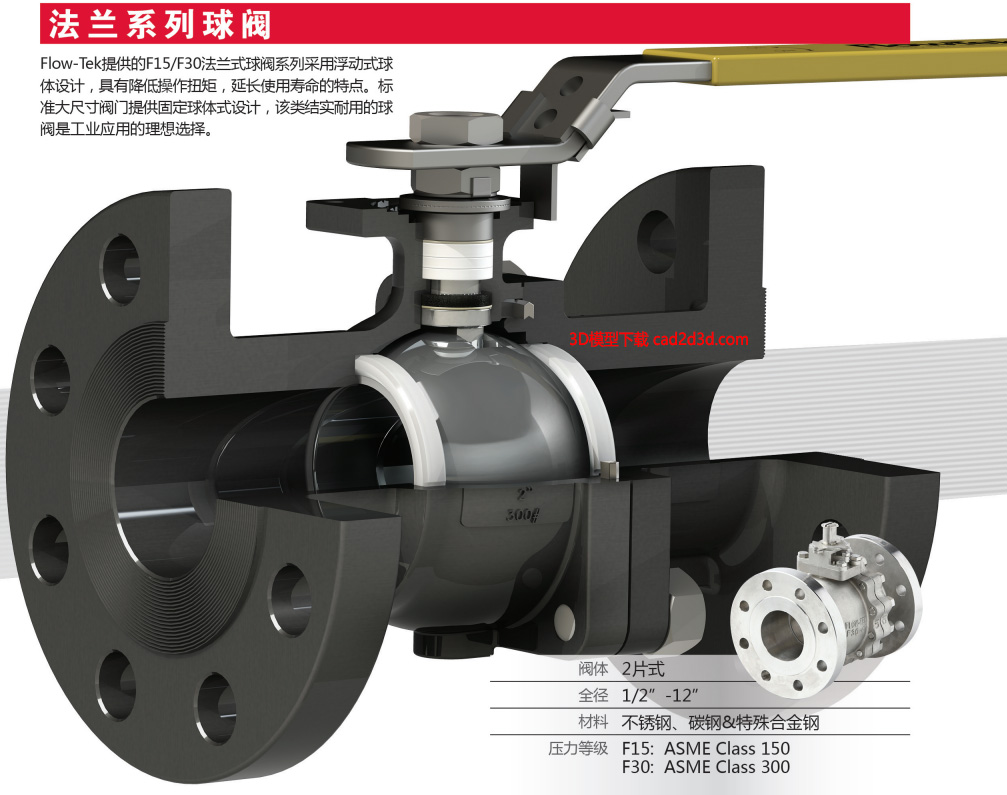

两片式侧装浮动球全通径球阀是最常见的球阀类型。压力推动浮动球浮动，与阀座（金属阀座或RPTFE等非金属阀座）接触，形成密封。

1 阀杆密封

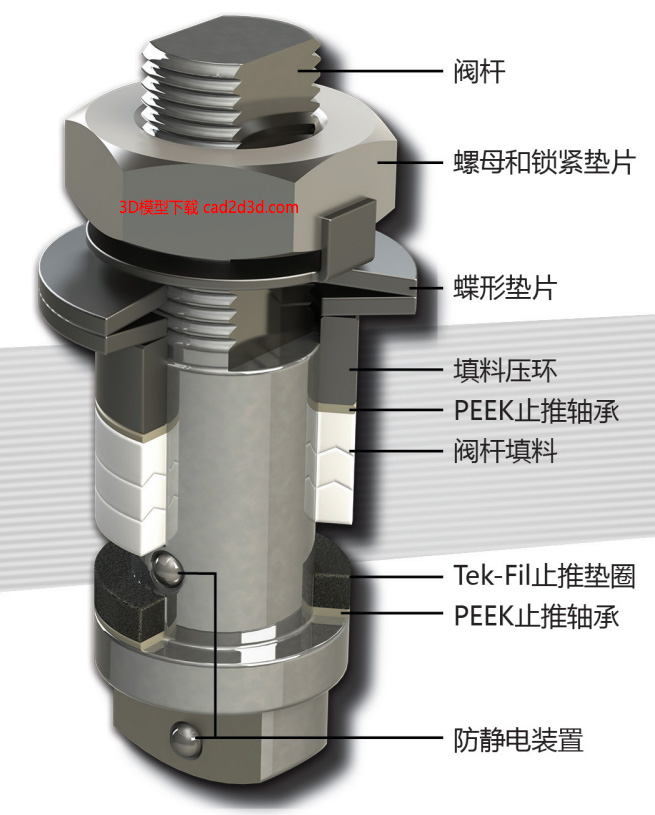

系列1/2"-2”阀门提供活动加载式，具有自动调节的双重密封。独有的蝶形垫片设计，使阀杆密封可自动调整至平衡位置来适应温度的变化和日常的磨损。2-1/2"-12”的阀门专门提供一个单独的填料压盖，不需要重新移动其它部件，就可自动进行调整。填料压盖的设计，能够更均匀地分散经过密封圈的流体压力。第一重密封式由止推轴承以及止推垫圈构成。而可调节的阀杆填料在阀杆和阀体之间形成了第二重密封。阀杆填料的标准配置二RPTFE(增强聚四氟乙烯)，由一组V型垫圈叠加而成。所有防火型阀门的标准配置是石墨阀杆填料。

2 阀座防火原理

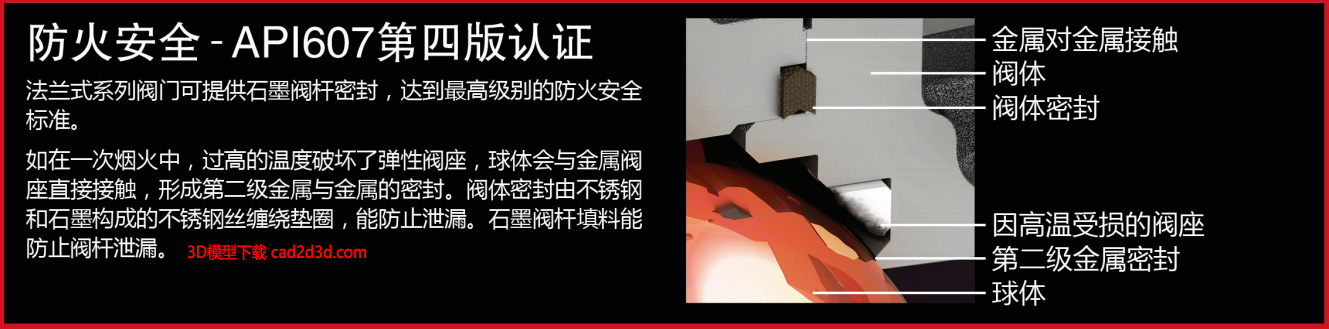

防火安全 API607 第四版认证，法兰式系列阀门可提供石墨阀杆密封，达到最高级别的防火安全标准。
如在一次烟火中，过高的温度破坏了弹性阀座，球体会与金属阀座直接接触，形成第二级金属与金属的密封。阀体密封由不锈钢和石墨构成的不锈钢丝缠绕垫圈，能防止泄漏。石墨阀杆填料能防止阀杆泄漏。

3 阀座材料

可提供多种阀座材料以满足更多的应用。标准阀座为TFM1600，也可选择RPTFE、不锈钢/PTFE、UHMWPE、Virgin PTFE、PEEK、Tek-Fil（TFM填充碳钢/石墨）、非金属阀座、空隙填料阀座。

PEEK阀座具有耐高压高温特性。Tek-Fil阀座在高温、高开/关频率和蒸汽工况下，可降低扭矩。TFM1600阀座除提供PTFE的化学性能外，还具有更低的孔隙率和渗透性，从而提高温度范围，减小阀门扭矩。

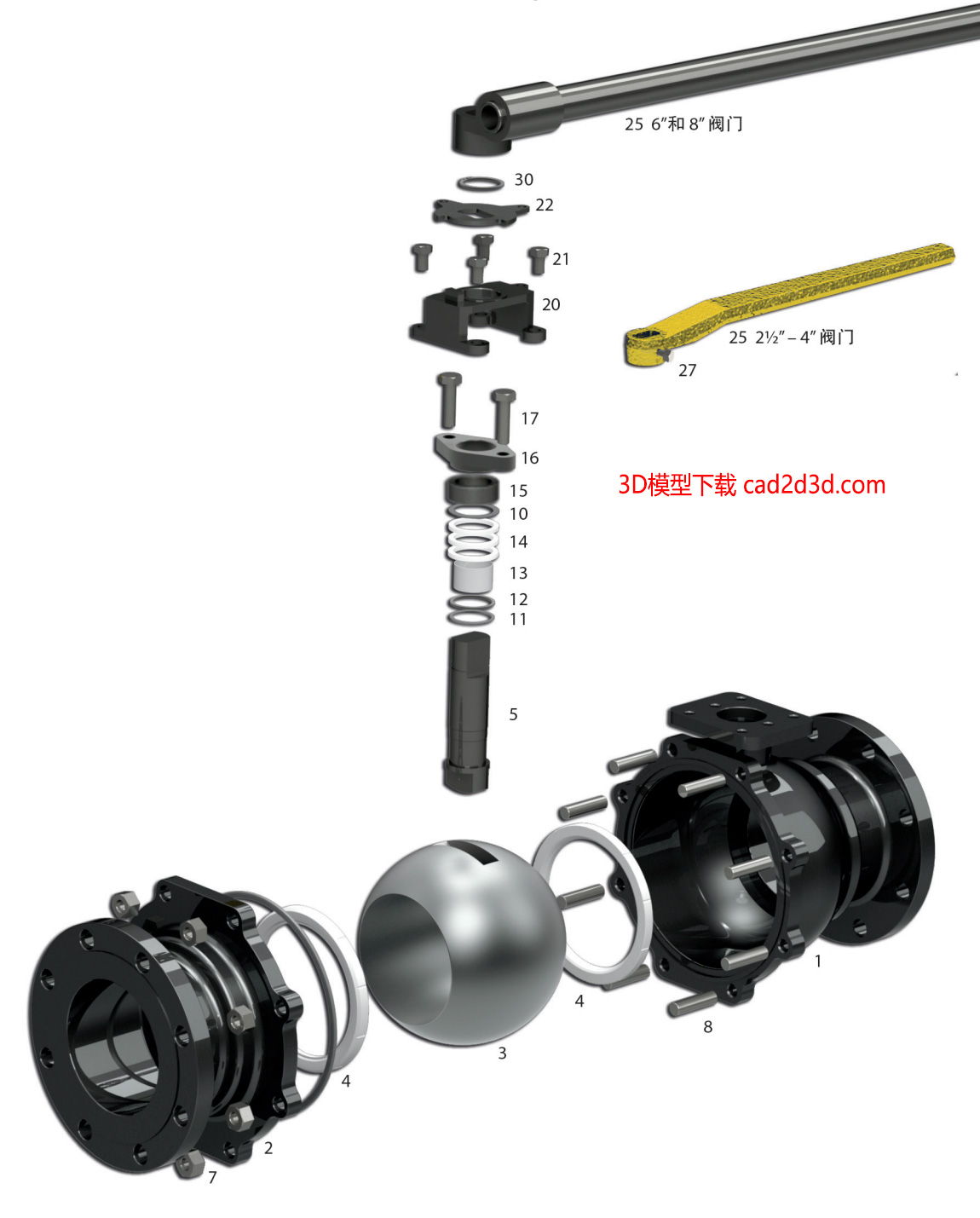

4 内部结构组成

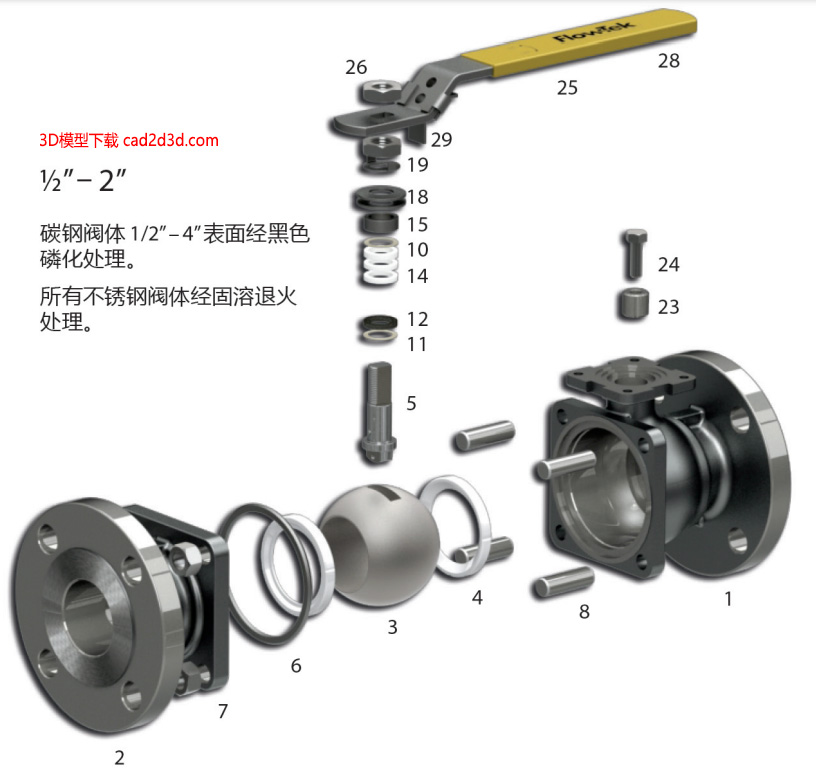

5 规范标准

• 规范标准尺寸1/4“到12"
• 设计满足MSS-SP-110
• 螺纹端连接满足ASME B1.20.1
• 承插焊端连接满足ASME B16.11
• 对焊端连接满足MSS-SP-72/ASME B16.25
• 法兰端连接满足ASME Class 150
• 阀体和端盖连接采用精铸工艺，经固溶退货处理确保高质量。
• 阀体和端盖壁厚满足ASME B16.34
• 阀杆为防吹出设计保证最大安全性能，同时满足ASMEB16.34规范要求
• 所有阀门出厂前测试按照MSS SP-72和API598规范要求执行

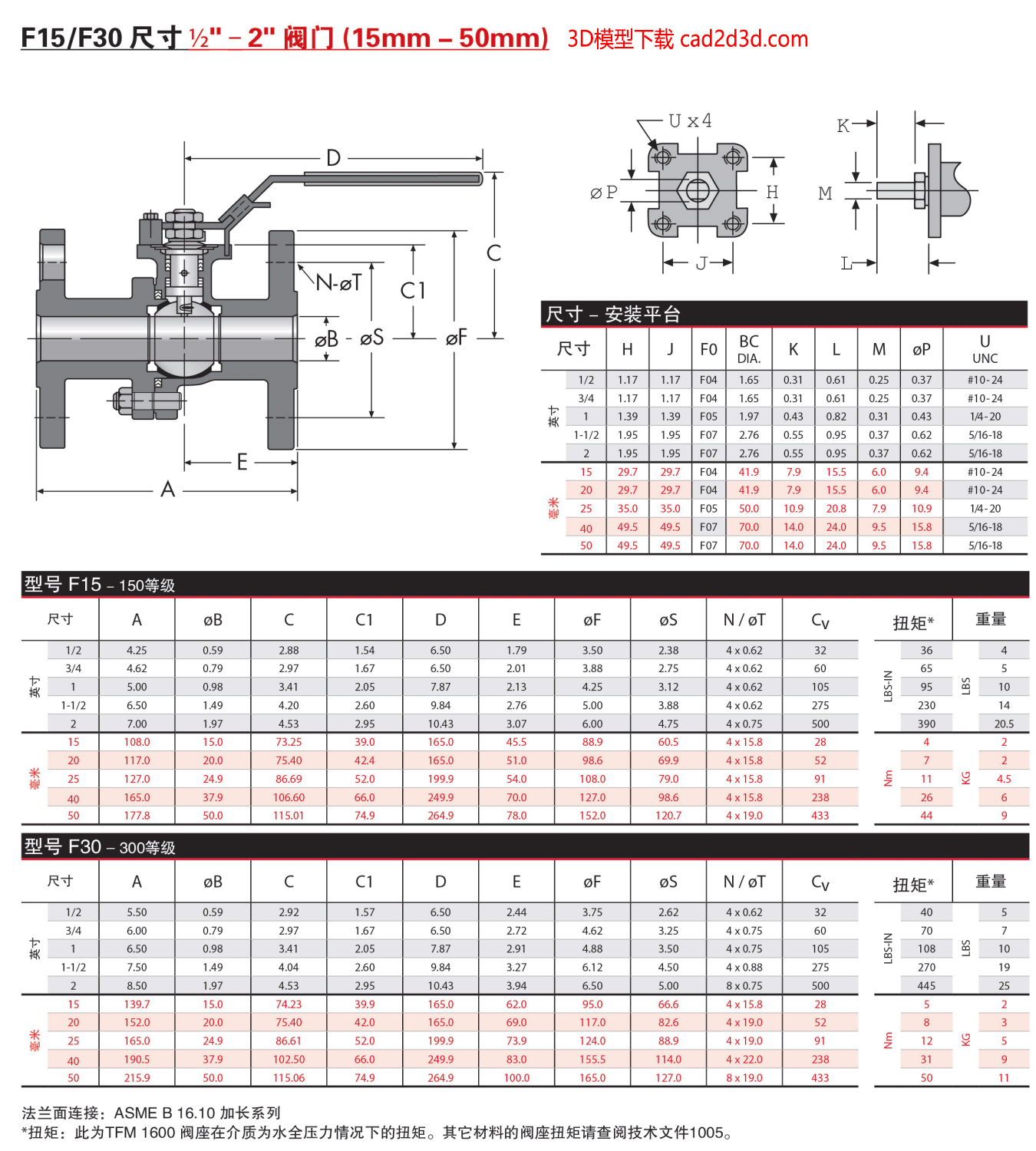

6 球阀尺寸、重量和扭矩
