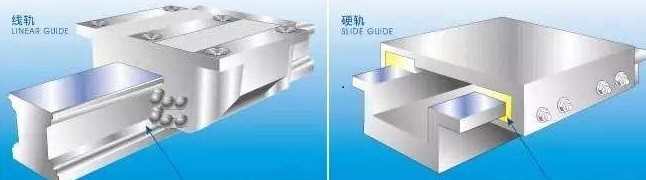

机床上的导轨分线轨和硬轨两种，线轨精度较硬轨高，但是硬轨更结实耐用。

1. 线轨

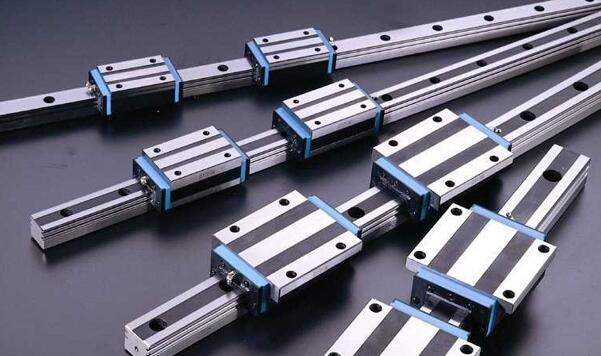

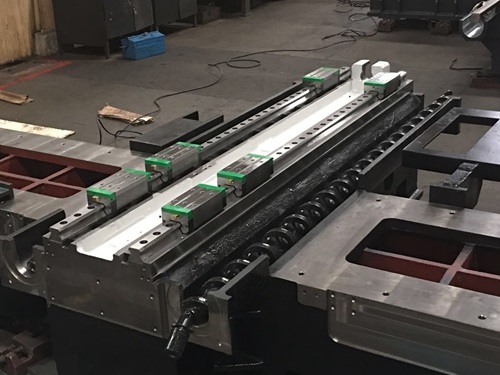

就是我们常见的直线导轨，直线导轨本身分两部分：滑轨和滑块，滑块内有内循环的滚珠或滚柱，滑轨的长度可以定制。它是一种模块化的元件，是有专门厂家生产的标准化系列化的单独的产品，可以安装在机床上，磨损后可以拆卸下来更换。线轨是滚动摩擦，速度快，阻力小，润滑也方便。

线轨的优点：

 1、装配方便简单，只要稍加培训就可以完成高质量的装配。因为机床的精度很多啊程度就决定在传递机构的精度，传动机构一般有线轨和丝杆组成，也就是说线轨和丝杆本身的精度就决定了机床的精度，而线轨和丝杆一般都是以标准件的形式存在，你只要选择制造商提供的相应精度，一般都不会有很大的问题。

2、选择余地大，无论是从线轨的结构形式还是精度等级，润滑方式还是承重能力，加工方式到运行速度等等参数都是可以选择，你可以根据你设计的机床的具体情况，任意配置你所需要的线轨型号。

3、运行速度快，现在很多机床的运行速度极快，特别是空程速度，这个很大程度上就是依赖线轨的功劳，因为滚动摩擦的运行方式以及高精度的加工，切实的保证了机床高速运行的精确性和平稳性，大幅度的提升了加工效率和加工精度。

4、加工精度高，因为线轨作为一种标准商品，其无论是材质还是加工方式都进入了良性的可控范围，所以在很多精加工领域的机床，大部分都是采用高精度的线轨作为机床导轨，这也极大的保证了机床的加工精度，国内做得比较好的有南京工艺，汉江线轨，台湾有上银线轨，德国有力士乐公司，日本有THK线轨等等，这些品牌极大的丰富和满足了市场对各种不同要求的线轨的需求，个人最喜欢选用日本的THK，性能稳定，做工精细，就是价格偏高。

5、使用寿命长，因为线轨的运行方式是滚动摩擦，滑块里的钢珠通过在轨道上的滚动来驱动进给部件的移动，这种滚动摩擦所承受的摩擦力较硬轨要小的多，所以无论是传递效率还是使用寿命，线轨都要较硬轨理想很多。6、维修成本低，无论是从维修成本还是维修的方便性来说，线轨都有着其天然的优势和便捷，因为作为一种标准件，线轨的更换形式和更换一颗螺钉是一样的，当然还存在精度上的一些回复调整，但是相比硬轨而言，那真是太方便了。

7、交货周期短，线轨一般的交货周期都在半个月内可以完成，除非你选用的是国外品牌，例如力士乐和THK ，其实这两个品牌也是在国内有相应的加工厂的，只要你选择的线轨型号不是很偏的那种，基本上半个月左右的交货期还是可以保证，而台湾上银的线轨甚至可以做到一个星期的交货周期，但是同样的硬轨就没有这么好的时间把控能力了，如果动作比较大的话，例如要重新铸造，那周期可能在几个月以上都是说不定的。

线轨的缺点

1、承载能力相对较小，这种相对较小只是针对硬轨而言，其实现在很多大厂的线轨通过结构上的一些设计，已经极大的提升了其承载的能力，当然相对硬轨的承载能力来说，它还是相对小一点。

2、平稳性相对硬轨有一定的偏弱，例如抗振动的能力等，但是我还是要强调一下，这种偏弱都是相对硬轨而言的，其实现在很多线轨的平稳性也是做得非常好的，只要你设计的设备不是太过特殊的要求，一般都是能够满足需要。

3、运输和装配过程中要特别注意对线轨的保护，因为作为一种标准件，其独特的结构特点，让它处于一种比较容易受到损坏的尴尬境地，例如形状细长从而导致线轨的刚性不足，在受挤压是容易发生弯曲和变形，从而导致精度的丧失；又例如因为是钢件，如果没有做到防锈处理，在运输和装配过程中接触到水或其它溶剂，容易产生锈迹和腐蚀等现象，从而导致精度的丧失。

2. 硬轨

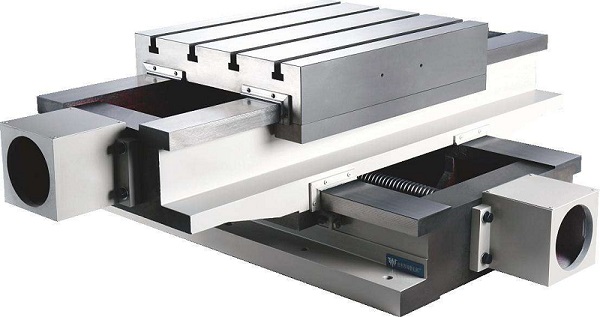

硬轨的导轨和床身是一体的铸造件，然后在那基础上加工出导轨，再通过淬火、磨削后加工成的导轨。现在也有床身和导轨不一定一体的，比如镶钢导轨，就是加工后钉接在床身上的。硬轨是导轨是滑动摩擦的，刚性好，承载能力强。

硬轨的优点

1、能够承受更大的载荷，适合大刀量，大进给的粗加工机床。

2、因为导轨的接触面积大，机床运行更加平稳，适合对机床振动要求较高的机床，例如磨床等。

硬轨的缺点

1、材质不均匀，因为一般是铸造成型，所以材质中容易产生夹砂，气孔，疏松等铸造缺陷，导轨面若存在这些缺陷，对导轨的使用寿命和机床精度都是很不利的影响。

2、加工难度较大，因为这种类型的导轨一般是跟机床的主要部件例如底座、立柱，工作台，滑鞍等一体相连，所以在加工过程中，其形位公差，粗超度要求，时效处理，淬火处理等过程难以控制，从而导致零件的加工质量不能达到装配的要求。

3、装配难度大，“装配”这个词的意思就是既要装也要配，而这个配的过程就是一个技术与体力相结合的过程，不是一般的工人可以完成的，需要技术相对数量，对机床整体精度都有相当把握的装配工人才能完成，同时还需要配备铲刀，平尺、角尺、方尺、百分表，千分表等相应工具才能完成。

4、使用寿命不长，这个只能是相对而言，在同样的保养和使用条件下，普遍的硬轨的使用寿命是小于线轨的使用寿命的，这和他们的运动方式有很大的关系，硬轨是滑动摩擦运行的，而线轨是滚动摩擦运行，从所受的摩擦力而言，硬轨所受的摩擦力要远远大于线轨所受的摩擦力，特别是在润滑不充分的情况下，硬轨的摩擦更甚。

5、维修成本过高，硬轨的维修无论在难度上还是维修成本上都远远大于线轨的维修，如果在铲刮余量不足的情况下，可能牵涉到将机床的大件全部拆散，从新做淬火处理和机械加工，更甚者可能会要重新铸造该大件，而线规只要更换相应的线轨即可，基本上不会很大的影响相关大件的使用。

6、机床的运行速度低，硬轨因为其运动方式和说承受的摩擦力过大，所以通常不能承受过快的运行速度，这和现在的加工理念是有一定的相违背的。尤其很多工厂的工人并不具备机床相应的保养知识，很多时候他们只知道使用机床，却很大程度的忽略了机床的保养，而机床轨道的保养是重中之重，一旦轨道润滑不充分，就会引起轨道烧死或者磨损过渡，这些对机床的精度而言都是致命的伤害。线轨通常指滚动导轨，常称这类元件为“直线导轨”。直线导轨本身分两部分：滑轨和滑块。滑块内有内循环的滚珠或滚柱，滑轨的长度可以定制。它是一种模块化的元件，是有专门厂家生产的标准化系列化的单独的产品，可以安装在机床上，磨损后可以拆卸下来更换。线轨是滚动摩擦，速度快，阻力小，润滑也方便。

3. 如何选择

比如我需要加工的是模具，那么我肯定要选硬轨机床，这样刚性才能足够，如果我要加工的是一些零件或者产品，那么肯定选择线轨加工中心了，这样加工速度更快而且更精密。
