导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

国内工程师习惯使用开头弹垫(GB/T 93 标准型弹簧垫圈),不管是螺栓还螺钉,只要能放下弹垫的地方,都会加一个弹垫,比如常见的导轨安装。

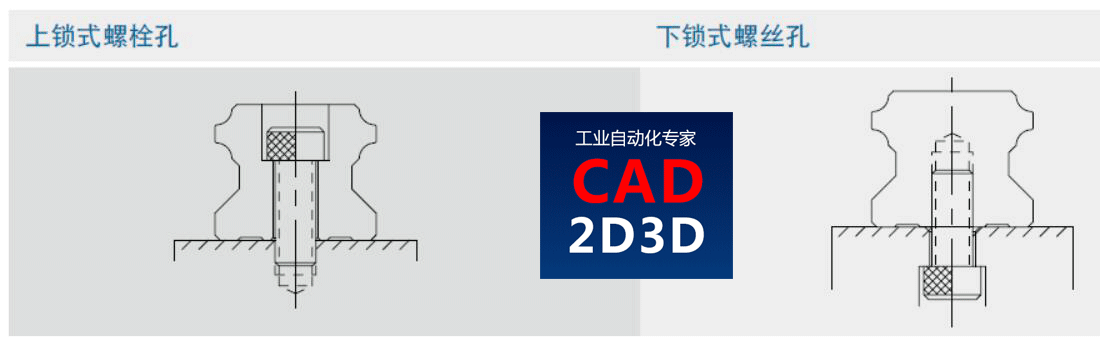

导轨有2种安装方式,分别是上锁式螺栓孔和下锁式螺丝孔,从上银给出的2种安装示意图可知,导轨固定没有使用弹垫,而是螺钉直接锁紧即可,具体见下图:

导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

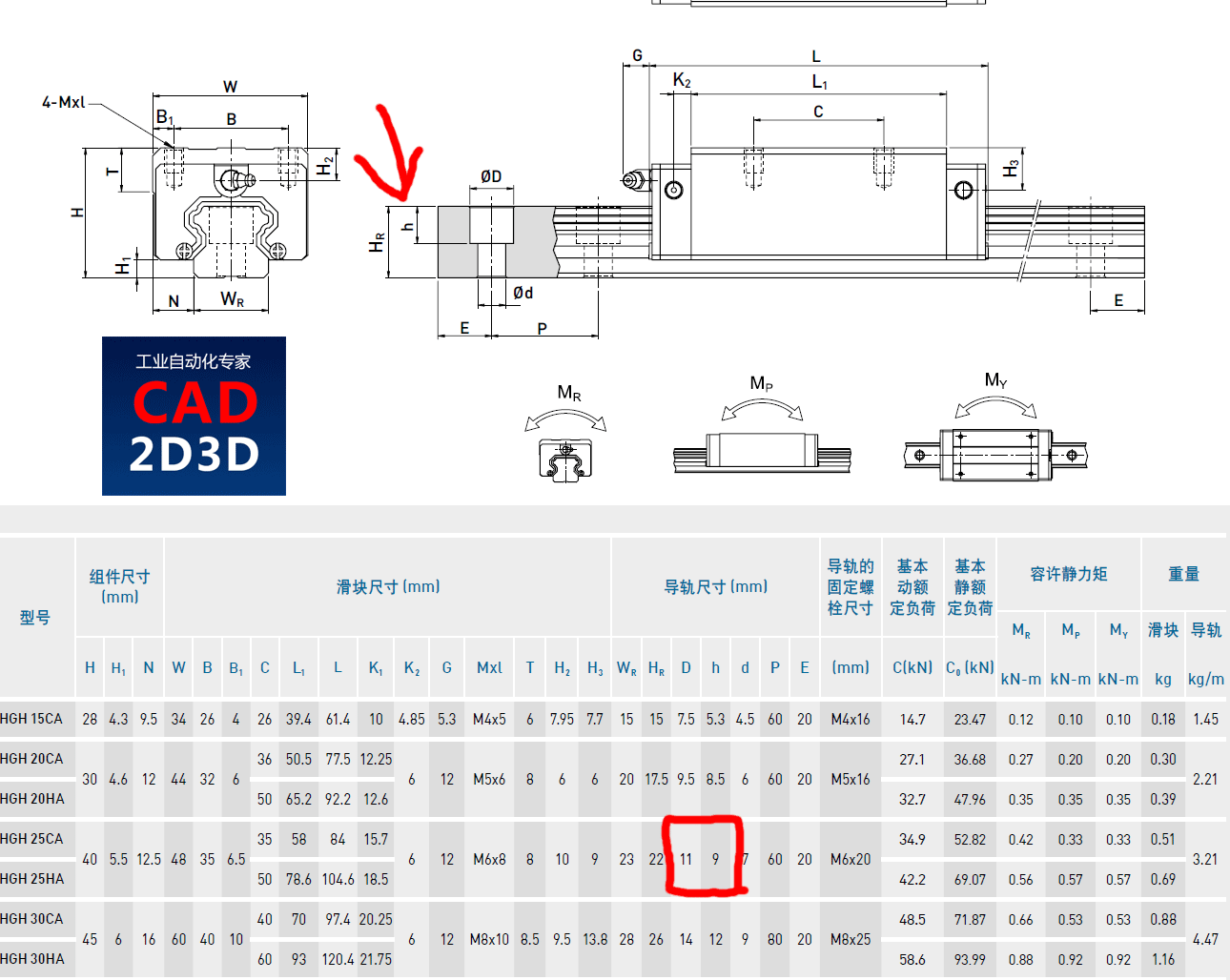

仅从示意图可能无法令人信服,下面再来看一下上银导轨的尺寸,重点是安装孔沉孔的深度,我们以HGH25C为例,安装用沉孔深度d为9mm,使用M6×20的螺钉,而M6的内六角圆柱头螺钉头的高度为6mm,M6对应的标准型弹簧垫圈的厚度是1.6mm,这时候你会发现螺钉头高度6mm加上弹垫厚度1.6mm总共才7.6mm,小于导轨安装用沉孔深度9mm,好像可以使用弹垫,但事实真的如此吗?

导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

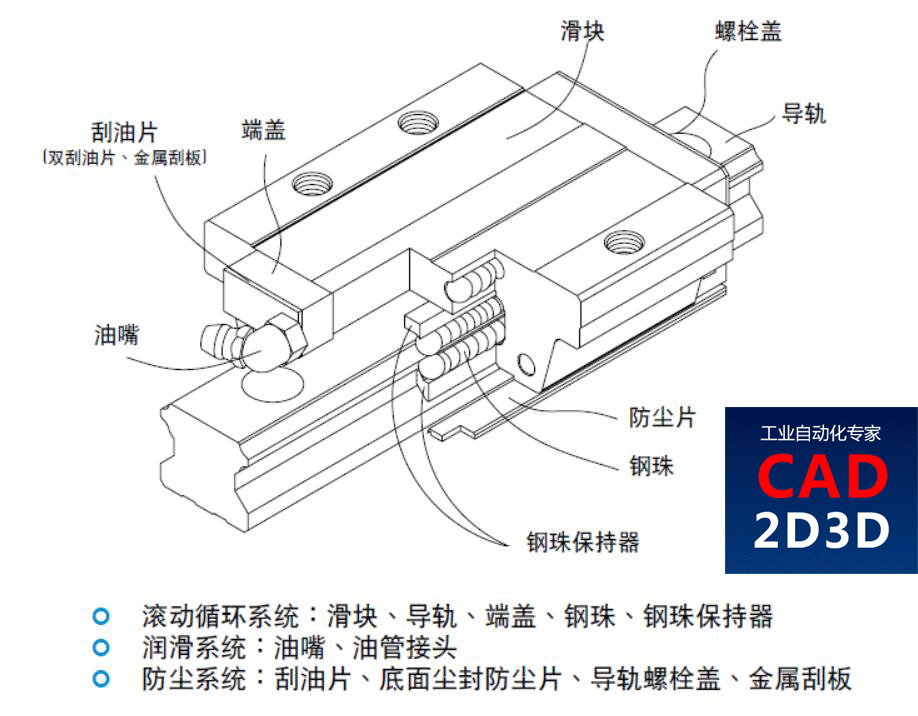

通过上面的尺寸计算是不是说明导轨沉孔有足够的深度可以容纳弹垫厚度呢?其实这个计算是错误的,因为漏算了一项,这一项就是导轨螺栓盖,为了实现导轨滑块的防尘要求,安装孔上面都要用螺栓盖给盖住,为防止切削粉末或异物经由螺栓孔侵入滑块内部影响精度,客户必须在安装导轨时将螺栓盖打入螺栓孔内,每支导轨出厂时皆配有螺栓盖。

导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

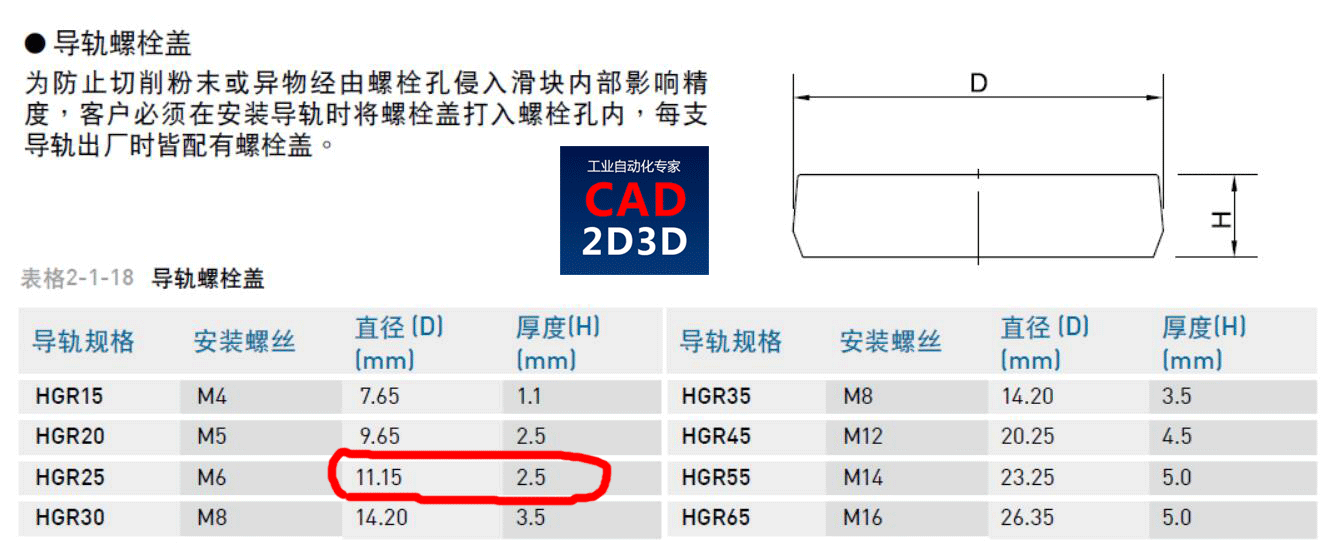

其中M6对应的螺栓盖厚度为2.5mm,螺栓盖具体尺寸见下图:

导轨固定需要使用弹簧垫圈吗?仔细研究上银导轨的沉孔尺寸之后才恍然大悟

螺钉头高度6mm,螺栓盖厚度2.5mm,这两项加在一起是8.5mm,虽然小于导轨安装沉孔深度9mm,但最终只剩0.5mm,根本放不下一个弹垫,因此从上银导轨安装沉孔的尺寸来看,导轨安装是不能使用开口弹垫的。

不管是上银给的示意图,还是导轨安装孔尺寸,都是间接说明导轨安装是不能使用弹垫的。
