装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

目录：化工装备   作者：尚延伟   日期：2024/02/23

旋转接头是装卸臂（鹤管）的核心零部件，结构类似轴承，主要由内圈、外圈、滚珠、密封圈等组成，实现两段刚性管道相互旋转。

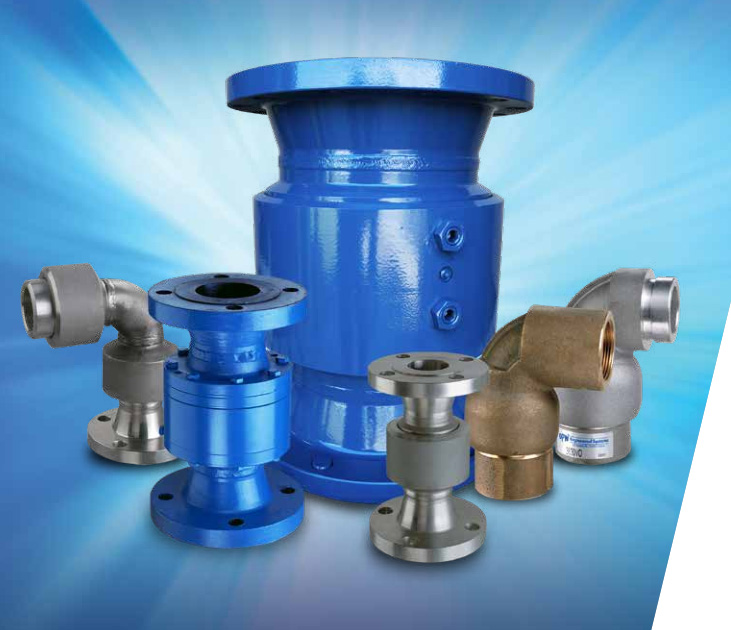

1 旋转接头实物图

旋转接头的连接形式分法兰连接、焊接和螺纹连接等。

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

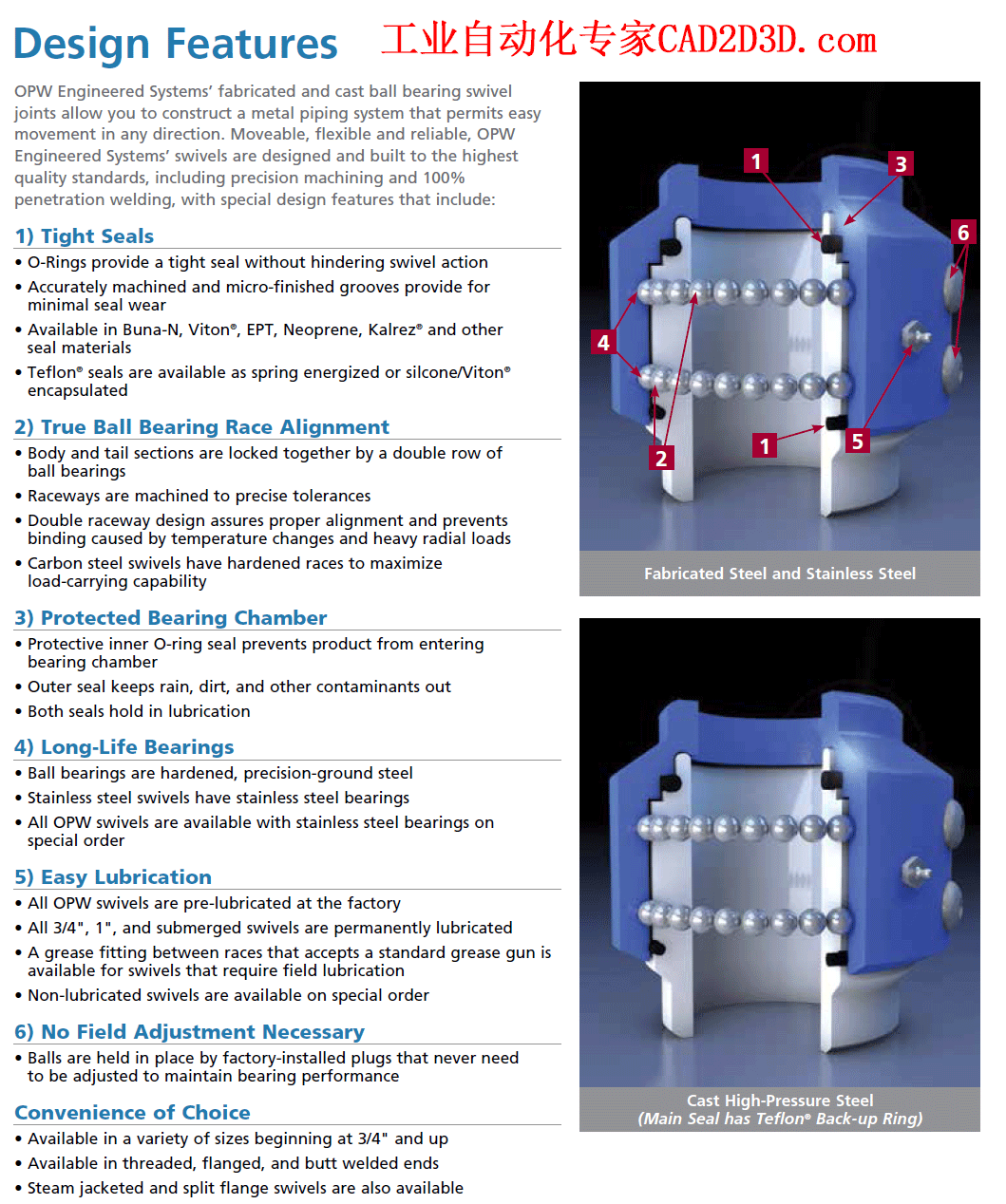

2 旋转接头内部构造

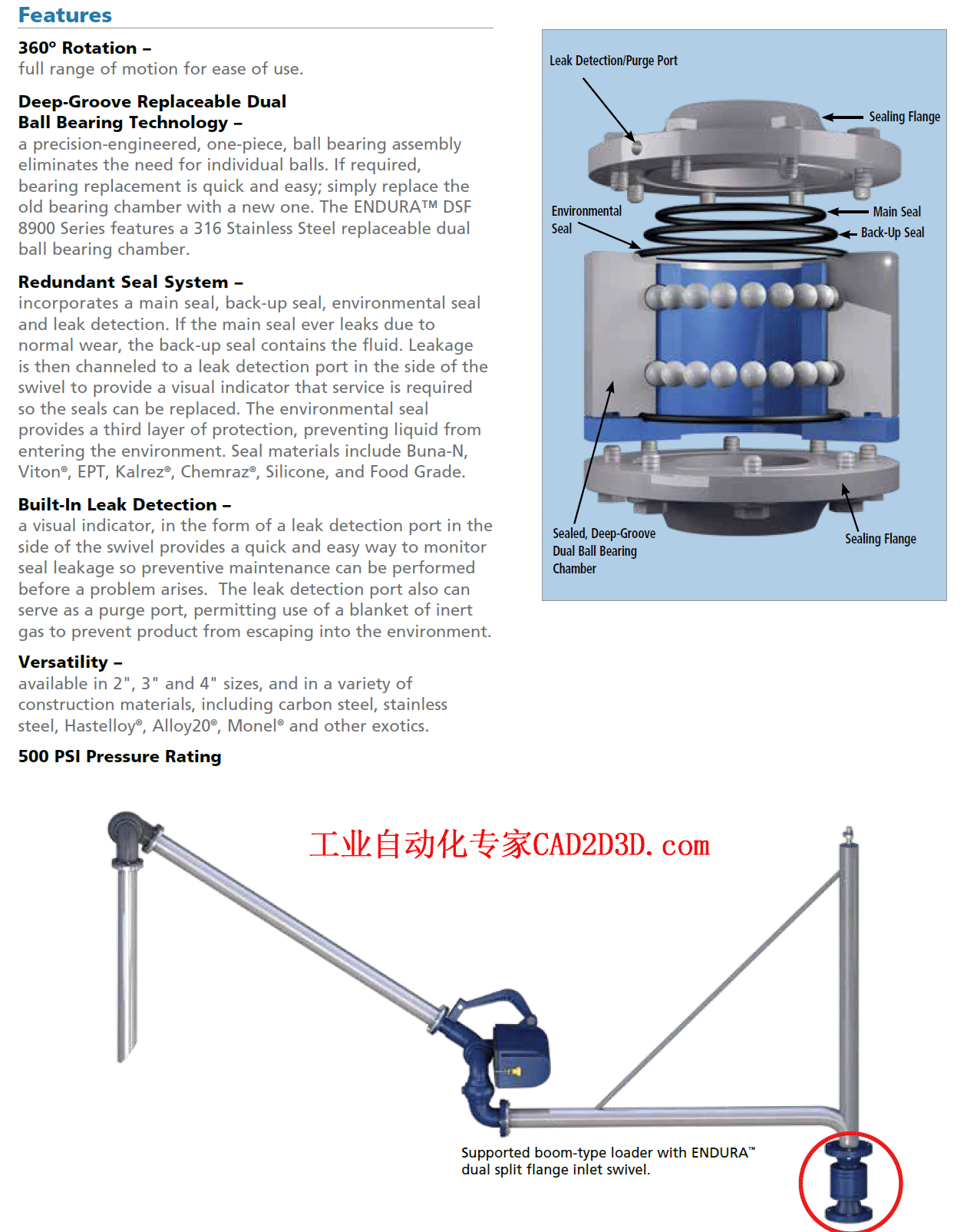

旋转接头由内圈、外圈、密封圈等组成。根据使用要求，可以设置多道密封并增加泄漏检测孔。

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

3 材料

3.1 旋转接头材质

Materials Carbon Steel Stainless Steel
Sealing Flange ASTM A350-LF2 Class 1 ASTM A351-CF3M
Body ASTM A350-LF2 Class 1* ASTM A351-CF8M
Tail ASTM A350-LF2 Class 1* ASTM A351-CF8M
Elbow ASTM A234 WPB ASTM A351-CF3M 316L
150/300 lb Flange ASTM A105 ASTM A351-CF3M 316L
Bearing Grade 200 CST Grade 440 SST
Bolts A193 B7 A193 B8M Class 2
Ball Plug/Nut Carbon Steel Stainless Steel
Grease Fittings Stainless Steel Stainless Steel

3.2 密封圈材质

密封圈材质 Min Temp (F/C) Max Temp (F/C)
Buna -20°F/-28.8°C 212°F/100°C
Fluorocarbon -20°F/-28.8°C 400°F/204.4°C
PTFE (PFA) encapsulatedSilicone (FDA Approved) -50°F/-45.6°C 500°F/260°C
EPDM -50°F/-45.6°C 250°F/121°C
Kalrez 0°F/17.7°C 500°F/260°C

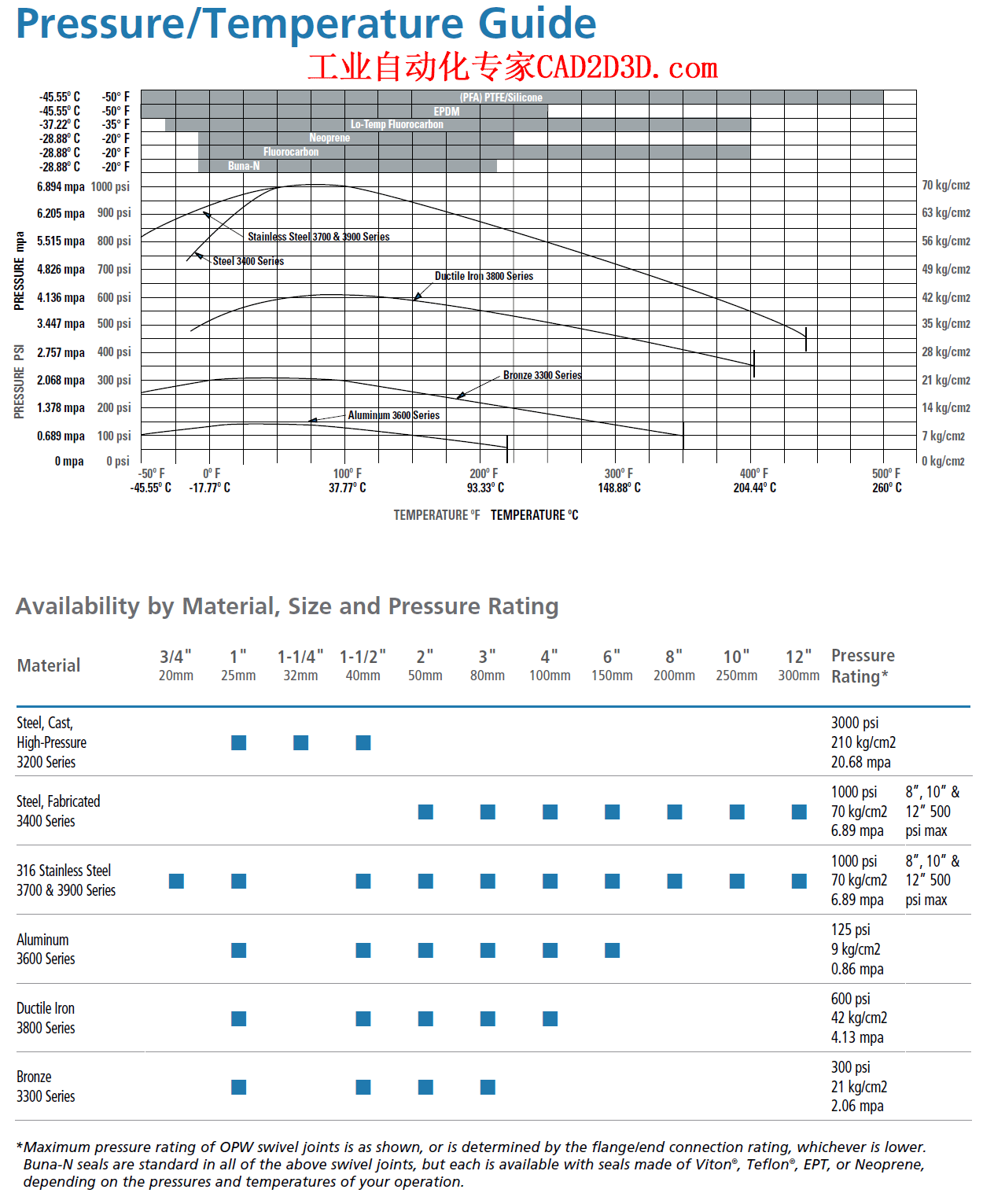

4 旋转接头温度、压力、材质选型图

根据介质温度和压力，选择对应的材料。内外圈有碳钢、不锈钢、铝合金、球墨铸铁、青铜等，密封圈有Buna、Fluorocarbon、PTFE/Silicone、EPDM、Kalrea等。

尺寸大小：2"、3"、4"

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

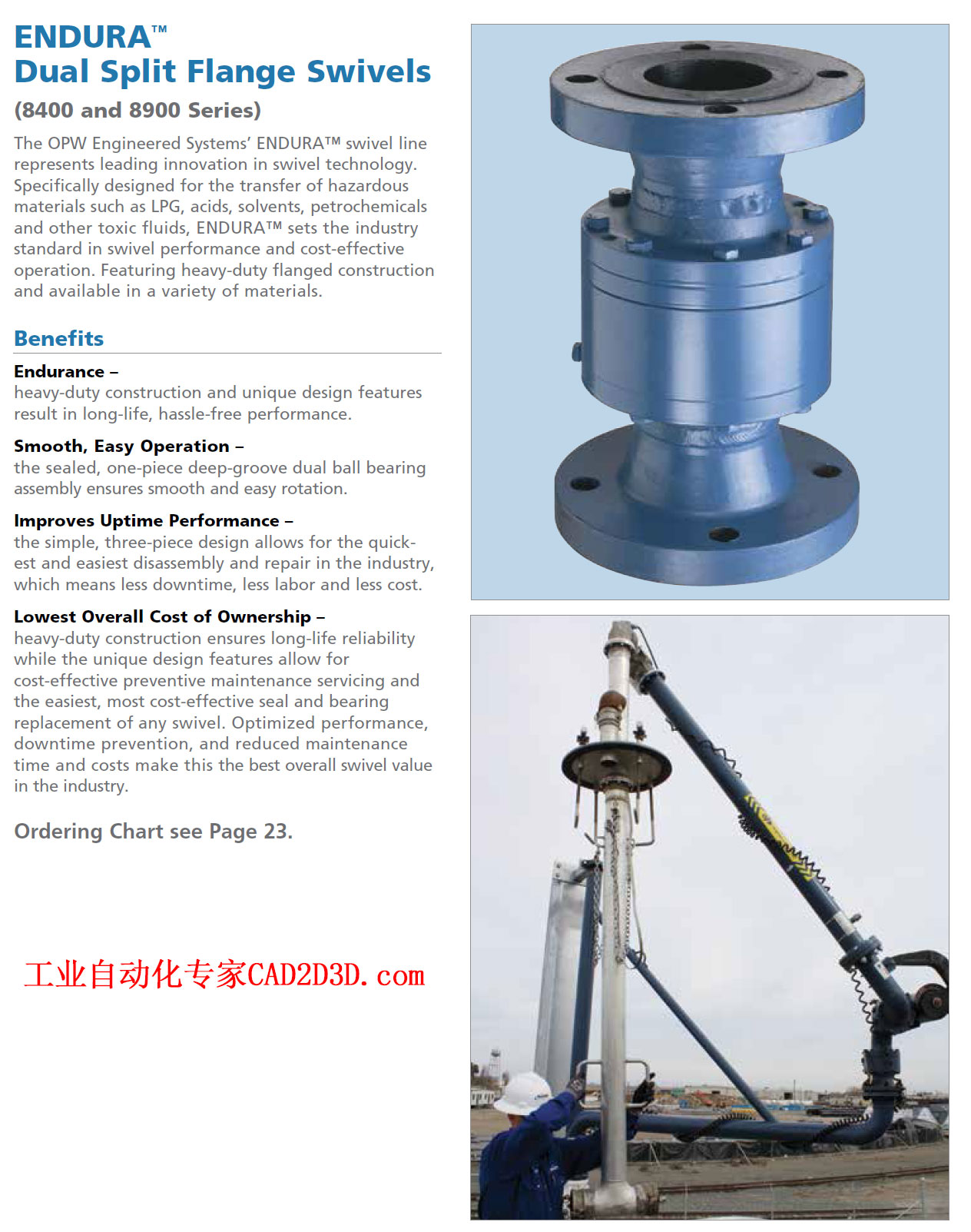

5 双法兰分离型旋转接头

内圈圈法兰分离，方便快速更换旋转接头或密封圈。

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

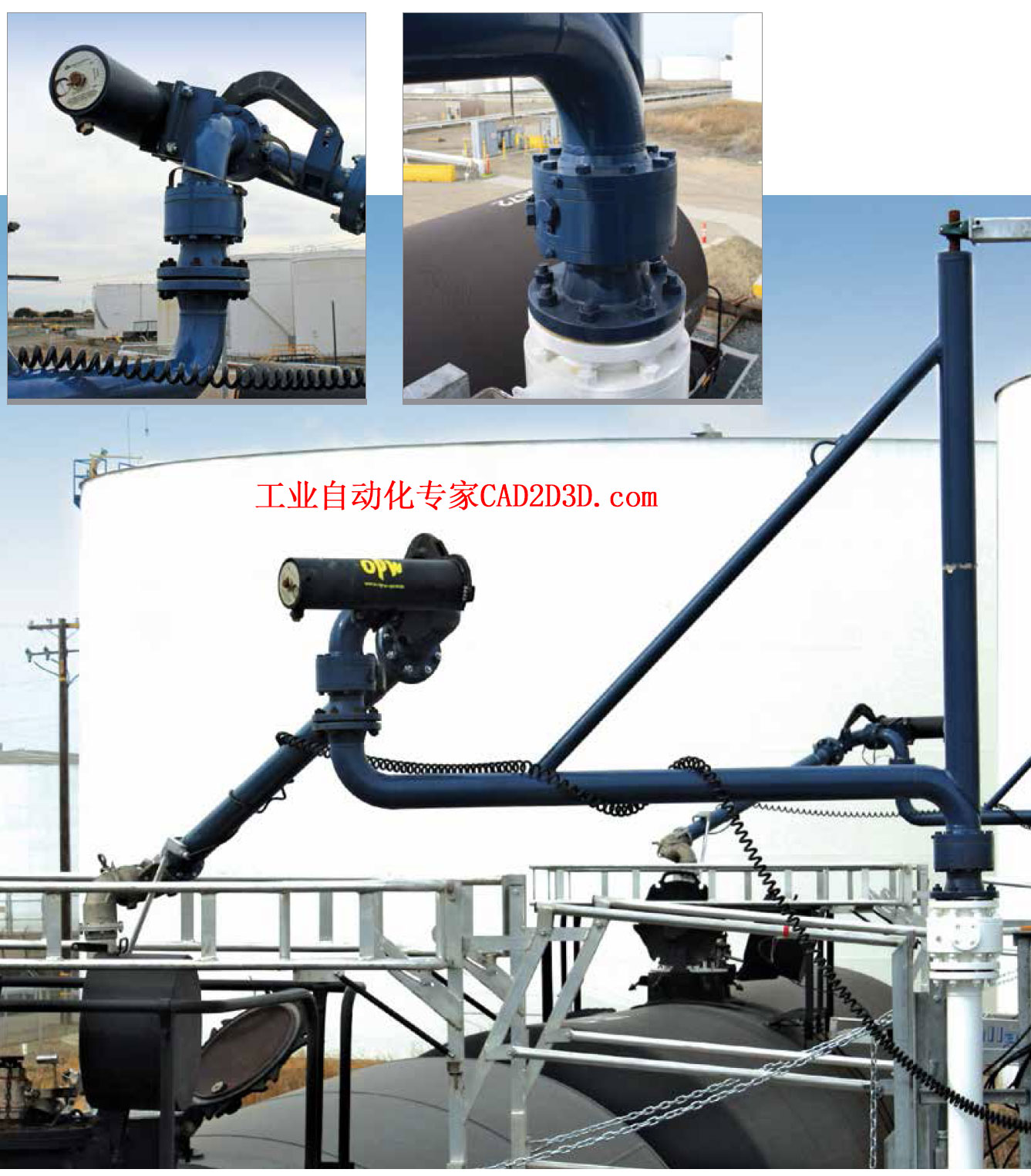

6 实际应用案例展示

装卸臂（鹤管）用旋转接头结构形式、内部构造、温度压力和材质

OPW旋转接头规格书下载链接: https://pan.baidu.com/s/1pm-PE2KAPTtFU77Kei3Iyw?pwd=2d3d 提取码: 2d3d
