单向离合器快速返回直线运动机构
单 向 离合 器 快速 返回 直线 运动 机 构
Za
SN
2 )
<

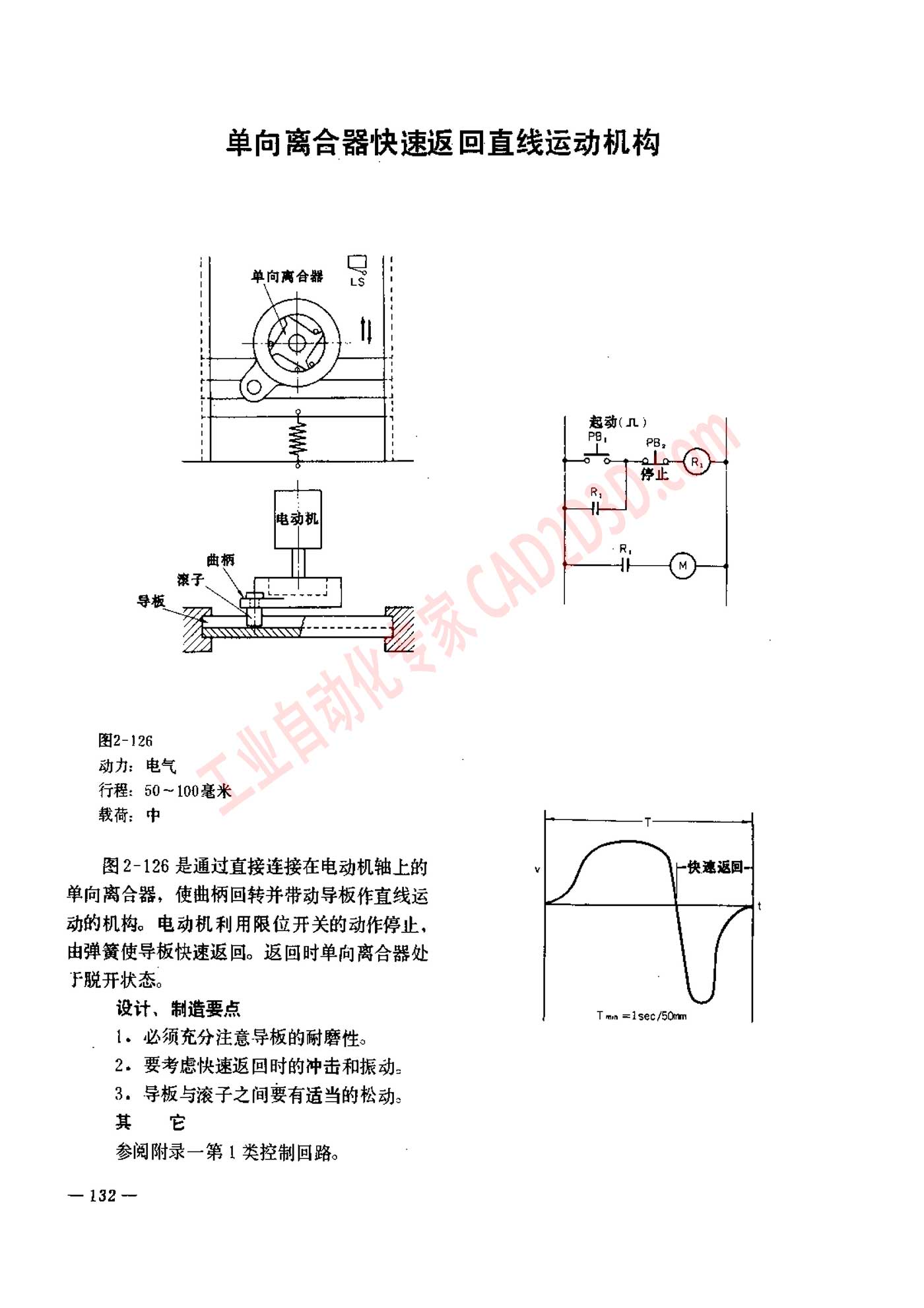

图 2-126
行程 ，50~100 毫 米
载荷 :中
图 2-126 是 通过 直接 连接 在 电动 机 轴 上 的
单 向 离合 器 ， 使 昌 栖 回转 并 带动 导 板 作 直 线 运
动 的 机 构 。 电 动机 利用 限 位 开关 的 动作 停止 ，
由 弹簧 使 导 板 快速 返回 。 返 回 时 单 向 离合 器 处
于 赔 开 状态 。
设计 ，、 制 造 要 点
， 1、 必须 充分 注意 导 板 的 耐 磨 性 。
2。 要 考虑 快速 返回 时 的 冲击 和 振动 -
3， 导 板 与 滚 子 之 间 训 有 适当 的 松动 。
其 它
参阅 附录 一 第 ! 类 控制 回路 。
~— 182 —
T =1sec/50mm
