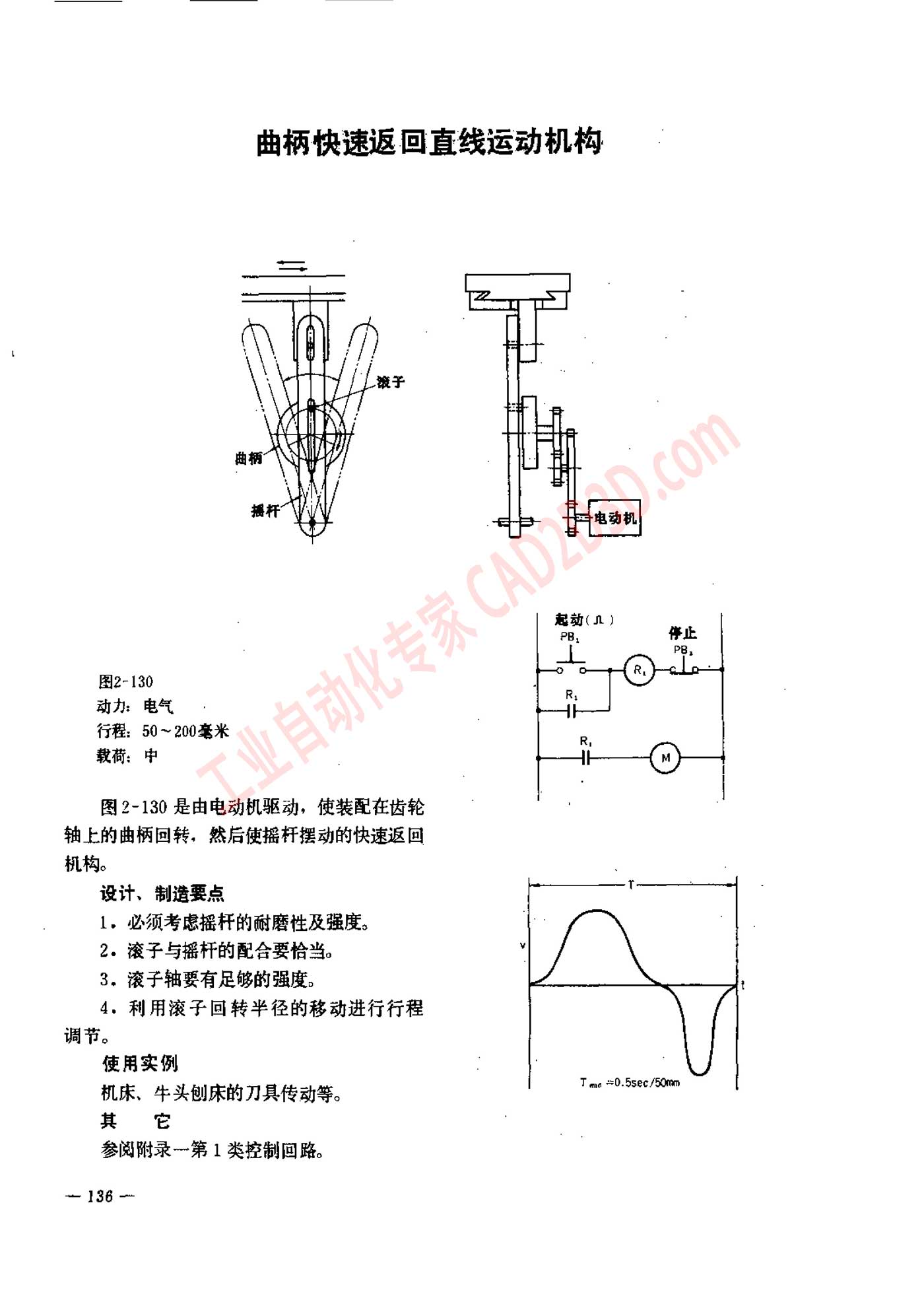

曲柄快速返回直线运动机构
曲柄 快速 返回 直线 运动 机 构
图 2-130
动 杂 电气
行程 ，50~ 200 豪 米
载荷 :中
图 2-130 是 由 电动 机 驱动 ， 使 装配 在 齿轮
轴 上 的 曲柄 回转 ， 然 后 使 播 杆 摆动 的 快速 返回
机 构 。
设计 、 制 造 要 点
1， 必须 考虑 摇 村 的 耐 磨 性 及 强度 。
2. 滚 子 与 播 杆 的 配合 要 恰当 。
3。 滚 子 轴 要 有 足够 的 强度 。
4. 利用 滚 子 回转 半径 的 移动 进行 行程
调节 。
使 用 实例
机 床 、 牛 头 刨床 的 刀具 传动 等 。
其 它
参 疝 附录 一 第 1 类 控制 回路 。
T me *0.5Ssec750mm
