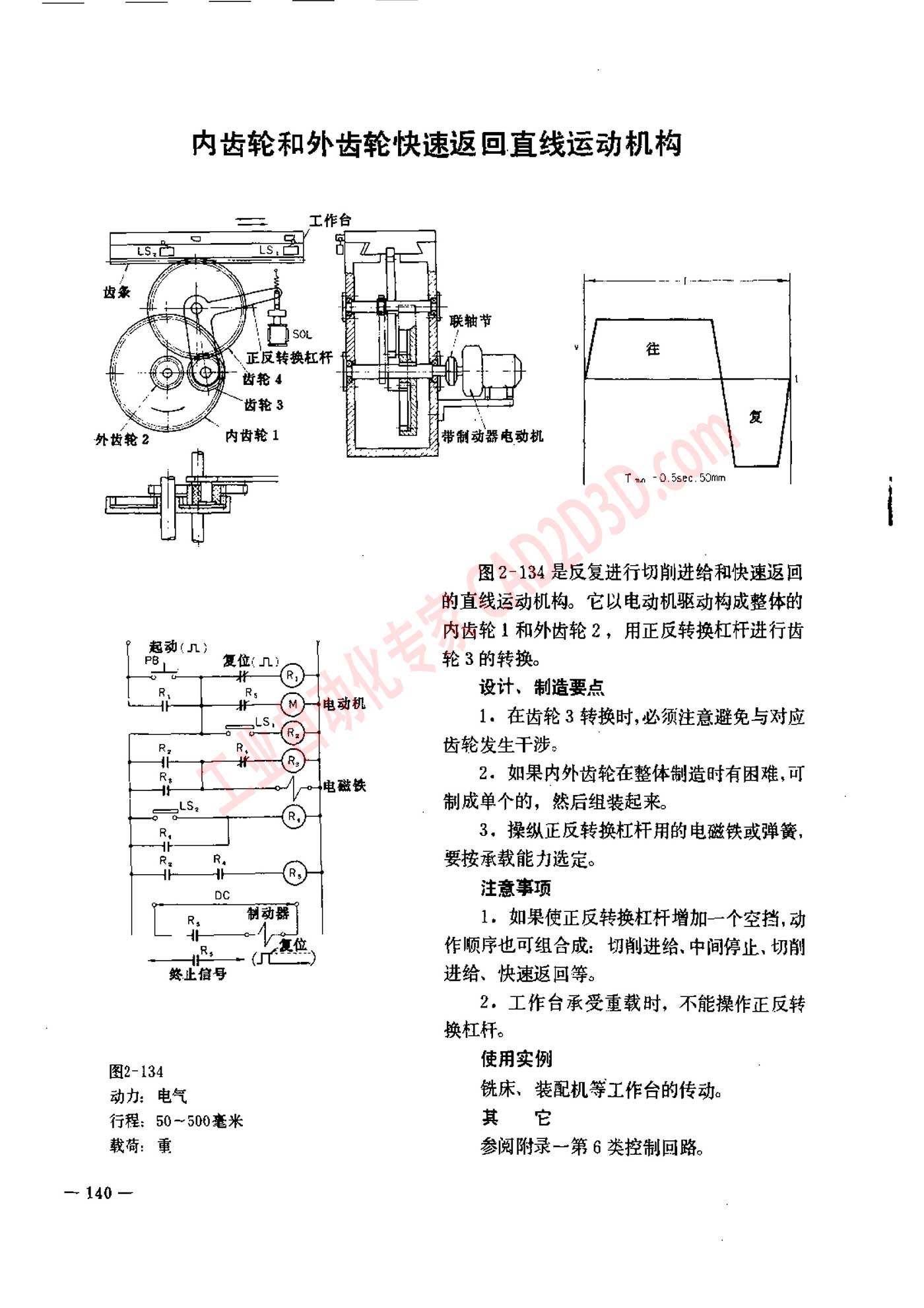

内 齿轮 和 外 齿轮 快速 返回 直线 运动 机 构 图 2-134 动力 电气 行程 ， 50 一 500 带 米 AT — 140 — T wa -0.3sec. 500m 图 2-134 是 反复 进行 切削 进 给 和 快速 返回 的 直线 运动 机 构 。 它 以 电动 机 驱动 构成 整体 的 内 齿轮 ! 和 外 齿轮 2 ， 用 正 反 转 换 杠杆 进行 此 轮 3 的 转换 。 设计 、 制 造 要 点 1， 在 齿轮 3 转换 时 , 必须 注意 避免 与 对 应 齿轮 发 生 干涉 。 2 如果 内 外 齿轮 在 整体 制造 时 有 困难 ,可 制 成 单个 的 ， 然 后 组 装 起 来 。 3， 操 纵 正 反 转 换 杠 杆 用 的 电磁 铁 或 弹 和 仁 ， 要 校 承 载 能 力 选 定 。 注意 事项 1， 如 果 使 正 反 转 换 杠 杆 增加 一 个 空挡 , 动 作 顺 序 也 可 组 合成 ， 切 出 进 给 .中间 停止 , 切削 进 给 、 快 速 返 回 等 。 2. 工作 人 台 承 受 重 载 时 ， 不 能 操作 正 反 转 换 杠 杆 。 使 用 实例 铣床 ， 装 配 机 等 工作 台 的 传动 。 其 它 参阅 附录 一 第 6 类 控制 回路 。
