丝杠任意变速直线运动机构

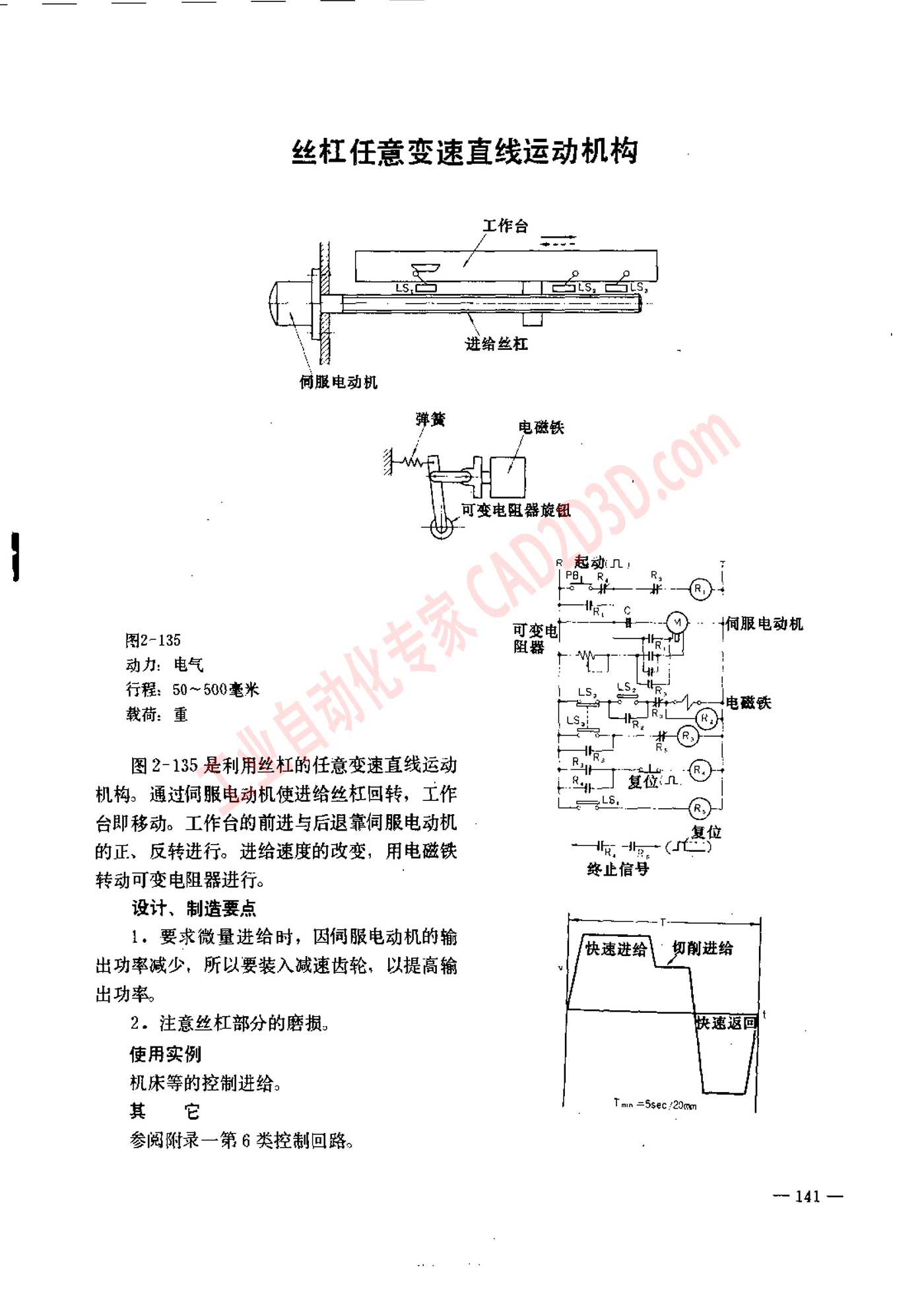

图 2-135
动力 ， 电 气
138 50~500%%
载荷 : 重
图 2-135 是 利用 丝 杠 的 任意 变速 直线 运动
机 构 。 通 过 伺服 电动 机 使 进 给 丝 杠 回 转 ， 工 作
人 台 即 移动 。 工 作 全 的 前 进 与 后 退 靠 伺服 电动 机
的 正 、 反 转 进行 。 进 给 速度 的 改变 ， 用 电磁 铁
转动 可 变 电 阻 器 进行 。
设计 、 制 造 要 点
1， 要 求 微量 进 给 时 ， 因 伺服 电动 机 的 输
出 功率 减少 ， 所 以 要 装 入 减速 齿轮 ， 以 提高 输
出 功率 。
2. 注意 丝 杠 部 分 的 磨损 。
使 用 实例
机 床 等 的 控制 进 给。
其 它
参阅 附录 一 第 6 类 控制 回路 。
终止 信号
Tmn =5sec ;20mm
nm
