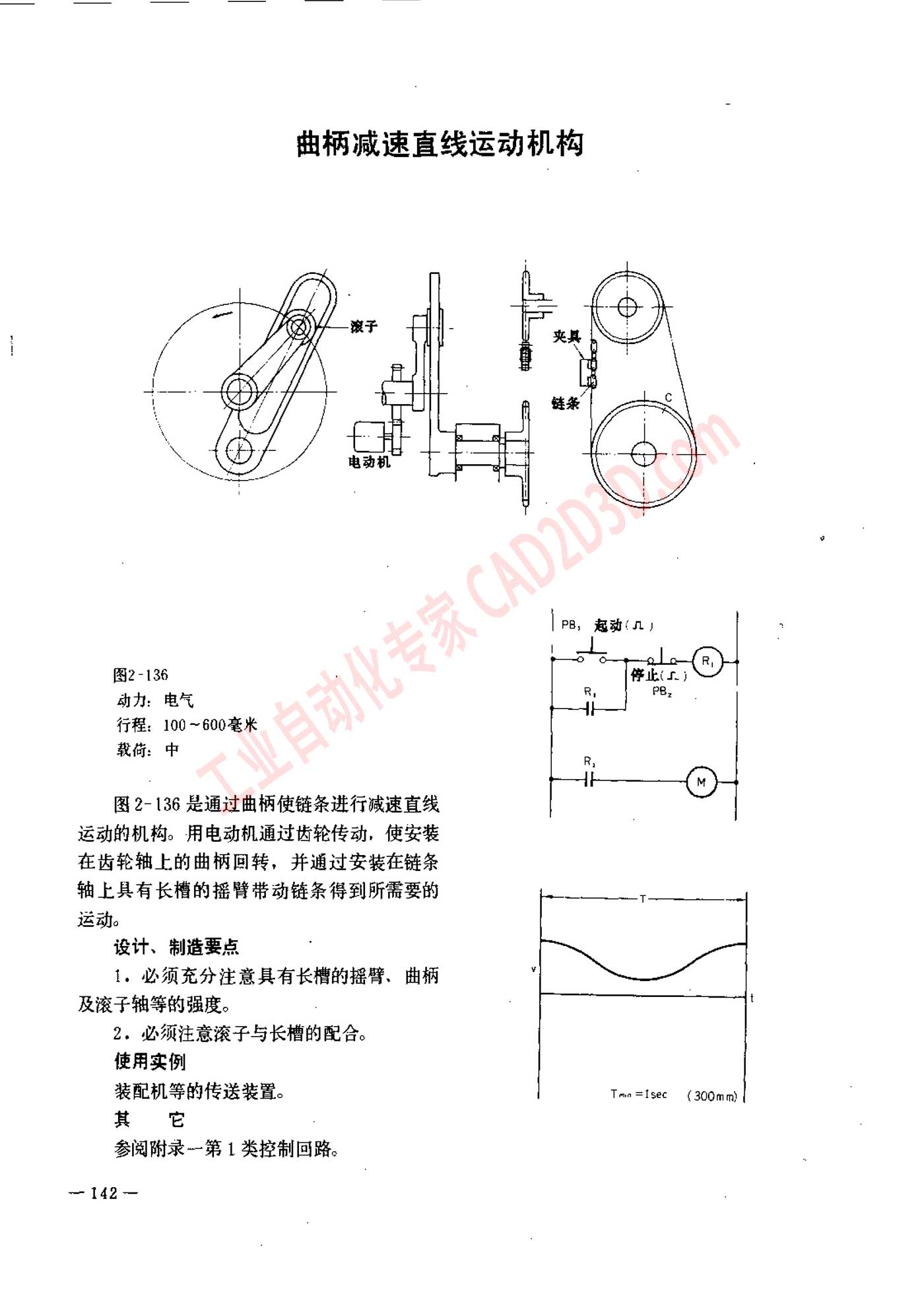

曲柄减速直线运动机构
B4 R B T B L
图 2-136
动力 ， 电 气
178, 100 ~600% %
R 中
图 2-136 是 通过 曲柄 使 链条 进行 减速 直线
运动 的 机 构 。 用 电动 机 通过 齿轮 传动 ， 使 安装
在 齿轮 轴 上 的 曲柄 周转， 并 通过 安装 在 链条
轴 上 具有 长 槽 的 播 臂 带动 链条 得 到 所 需要 的
设计 、 制 造 要 点
1， 必 须 充分 注意 具有 长 槽 的 摇 臂 、 曲 柄
及 滚 子 轴 等 的 强 记 。
2， 必须 注意 滚 子 与 长 模 的 配合 。
使 用 实例
装配 机 等 的 传送 装置。
其 它
参阅 附录 一 第 1 类 控制 回路 。
— 142 —
Tan=Isec (300mm)
