丝杠二级变速直线运动机构
丝 杠 二 级 变速 直线 运动 机 构

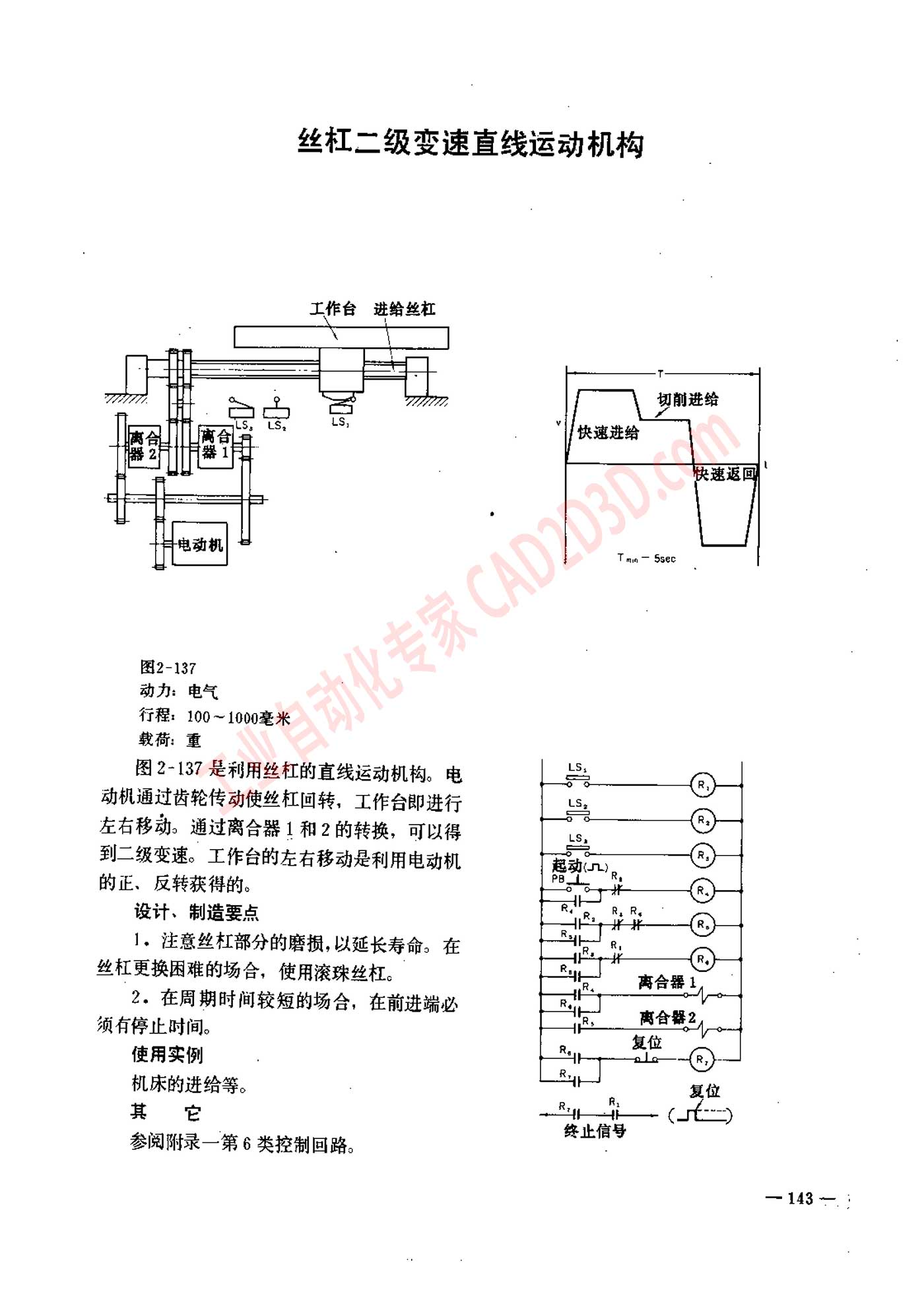

图 2-137
动力 ， 电 气
行程 ，100 一 1000 毫 米
载荷 : 重
图 2-137 是 利用 丝 杠 的 直线 运动 机 构 。 电
动机 通过 齿轮 传动 使 丝 杠 回转 ， 工作 台 即 进行
左右 移动 。 通过 离合 器 1 和 2 的 转换 ， 可 以 得
到 二 级 变速 。 工作 台 的 左右 移动 是 利用 电动 机
的 正 、 反 转 获 得 的 。
设计 、 制 造 要 点
1。 注意 丝 杠 部 分 的 磨损 , 以 延长 寿命 。 在
丝 杠 更 换 困 难 的 场合 ， 使 用 滚珠 丝 杠 。
2.。 在 周期 时 间 较 短 的 场合 ， 在 前 进 端 必
须 有 停止 时 间 。
使 用 实例
机 床 的 进 给 等 。
其 它
参阅 附录 一 第 6 类 控制 回路 。
